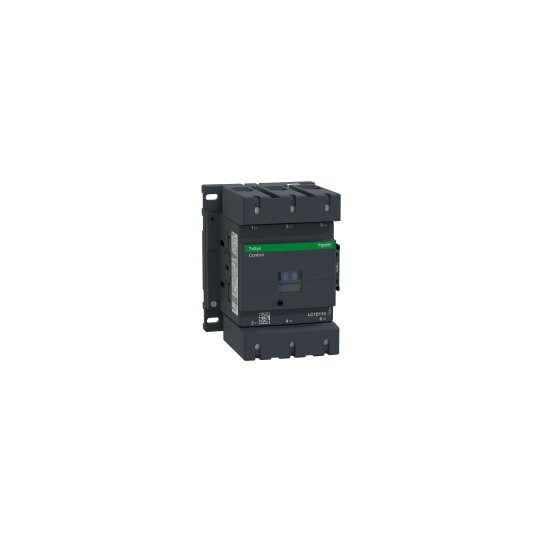

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 400 V AC 50/60 Hz spole - LC1D115V7
SKU : LC1D115V7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 400 V AC 50/60 Hz spole - LC1D115V7
BESKRIVNING
| Produktserie: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Produkt- eller komponenttyp: | Kontaktor |
| Kort namn på enhet: | LC1D |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användningskategori: | AC-4AC-3AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 200 A (vid 115 A (vid |
| Motoreffekt kW: | 30 kW vid 220...230 V AC 50/60 Hz (AC-3)55 kW vid 380...400 V AC 50/60 Hz (AC-3)59 kW vid 415...440 V AC 50/60 Hz (AC-3)75 kW vid 500 V AC 50/60 Hz (AC-3)80 kW vid 660...690 V AC 50/60 Hz (AC-3)65 kW vid 1000 V AC 50/60 Hz (AC-3)18.5 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 30 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer40 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer75 hk vid 460/480 V AC 50/60 Hz för 3-fas motorer100 hk vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 400 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 8 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 200 A (vid 60 °C) för effektkrets |
| Nominell tillverkningskapacitet Irms: | 1260 A vid 440 V för effektkrets enligt IEC 60947140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1 |
| Nominell brytförmåga: | 1100 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] Nominell kortvarig tålström: | 250 A 40 °C - 10 min för effektkrets550 A 40 °C - 1 min för effektkrets950 A 40 °C - 10 s för effektkrets1100 A 40 °C - 1 s för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associerad säkring: | 250 A gG vid 200 A gG vid 10 A gG för signalkrets |
| Genomsnittlig impedans: | 0.6 mOhm - Ith 200 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradEffektkrets: 1000 V enligt IEC 60947-4-1Signalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 0.8 Mcykler 200 A AC-1 vid Ue 0.95 Mcykler 115 A AC-3 vid Ue |
| Effektförlust per pol: | 24 W AC-17.9 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | CCCGOSTCSAULLROS (Lloyds register of shipping)BVGLRINADNVUKCA |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²solid utan kabeländeEffektkrets: anslutning 1 kabel(ar) 10...120 mm²flexibel utan kabeländeEffektkrets: anslutning 2 kabel(ar) 10...50 mm²flexibel utan kabeländeEffektkrets: anslutning 1 kabel(ar) 10...120 mm²flexibel med kabeländeEffektkrets: anslutning 2 kabel(ar) 10...50 mm²flexibel med kabeländeEffektkrets: anslutning 1 kabel(ar) 10...120 mm²solid utan kabeländeEffektkrets: anslutning 2 kabel(ar) 10...50 mm²solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel Philips No 2Effektkrets: 12 N.m - på anslutning sexkantig skruvhuvud 4 mm |
| Drifttid: | 6...20 ms öppning20...50 ms stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 8 Mcykler |
| Maximal drifthastighet: | 2400 cykler/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsande diodundertryckare |
|---|---|
| Styrkretsens spänningsgränser: | 0.3...0.5 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.15 Uc (-40...55 °C):drift AC 50/60 Hz1...1.15 Uc (55...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 280...350 VA 60 Hz cos phi 0.8 (vid 20 °C)280...350 VA 50 Hz cos phi 0.8 (vid 20 °C) |
| Hållkraftförbrukning i VA: | 2...18 VA 60 Hz cos phi 0.3 (vid 20 °C)2...18 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 3...8 W vid 50/60 Hz |
| Hjälpkontakttyp: | mekaniskt kopplad 1 NO + 1 NC enligt IEC 60947-5-1 spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Icke-överlappande tid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M13 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 30...50 kW vid 200...240 V 3 faser55...100 kW vid 380...440 V 3 faser55...100 kW vid 480...500 V 3 faser |
| Motorstartartyp: | Direktansluten kontaktor |
| Kontaktor spolspänning: | 400 V AC standard |
| IP-kapslingsklass: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn under 11 msStötar kontaktor öppen: 6 Gn under 11 ms |
| Höjd: | 158 mm |
| Bredd: | 120 mm |
| Djup: | 136 mm |
| Produktvikt: | 2.5 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110377781 |
|---|
