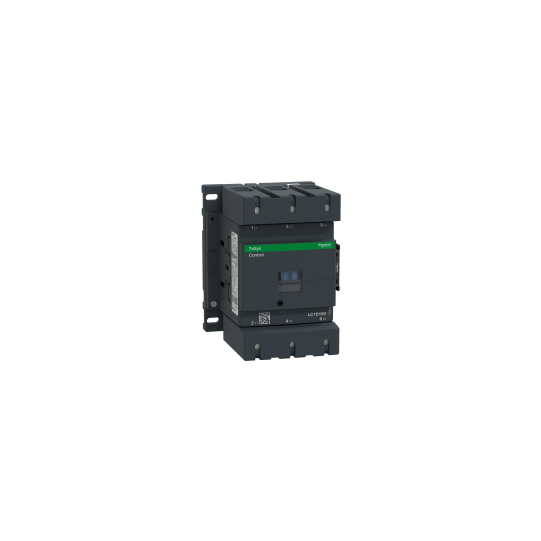

TeSys D kontaktor - 3P(3 slutande) - AC-3 - <= 440 V 150 A - 24 V AC 50/60 Hz spole - LC1D150B7
SKU : LC1D150B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 slutande) - AC-3 - <= 440 V 150 A - 24 V AC 50/60 Hz spole - LC1D150B7
BESKRIVNING
| Produktserie: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Produkt eller komponenttyp: | Kontaktor |
| Kort namn på enhet: | LC1D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användarkategori: | AC-3AC-4AC-1 |
| Beskrivning av poler: | 3P |
| Polkontakt sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 200 A (vid 150 A (vid |
| Motoreffekt kW: | 40 kW vid 220...230 V AC 50/60 Hz (AC-3)75 kW vid 380...400 V AC 50/60 Hz (AC-3)80 kW vid 415...440 V AC 50/60 Hz (AC-3)90 kW vid 500 V AC 50/60 Hz (AC-3)100 kW vid 660...690 V AC 50/60 Hz (AC-3)75 kW vid 1000 V AC 50/60 Hz (AC-3)22 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 40 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer50 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer100 hk vid 460/480 V AC 50/60 Hz för 3-fas motorer125 hk vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 24 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impuls tål spänning: | 8 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 200 A (vid 60 °C) för effektkrets |
| Irms märkbar brytförmåga: | 140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-11660 A vid 440 V för effektkrets i enlighet med IEC 60947 |
| Nominell brytförmåga: | 1400 A vid 440 V för effektkrets i enlighet med IEC 60947 |
| [Icw] Nominell kortvarig tålighet: | 250 A 40 °C - 10 min för effektkrets580 A 40 °C - 1 min för effektkrets1200 A 40 °C - 10 s för effektkrets1400 A 40 °C - 1 s för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associerad säkringsklassning: | 10 A gG för signalkrets i enlighet med IEC 60947-5-1315 A gG vid 250 A gG vid |
| Genomsnittlig impedans: | 0.6 mOhm - Ith 200 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradEffektkrets: 1000 V i enlighet med IEC 60947-4-1Signalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 0.85 Mcykler 150 A AC-3 vid Ue 1 Mcykler 200 A AC-1 vid Ue |
| Effektförlust per pol: | 24 W AC-113.5 W AC-3 |
| Skyddande skydd: | Med |
| Monteringsstöd: | DIN-skenaMonteringsplåt |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | ULGOSTCCCGLBVRINACSALROS (Lloyds register of shipping)DNVUKCA |
| Anslutningar - plintar: | Styrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²massiv utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²massiv utan kabeländeEffektkrets: kontakt 1 kabel(ar) 10...120 mm²flexibel utan kabeländeEffektkrets: kontakt 2 kabel(ar) 10...50 mm²flexibel utan kabeländeEffektkrets: kontakt 1 kabel(ar) 10...120 mm²flexibel med kabeländeEffektkrets: kontakt 2 kabel(ar) 10...50 mm²flexibel med kabeländeEffektkrets: kontakt 1 kabel(ar) 10...120 mm²massiv utan kabeländeEffektkrets: kontakt 2 kabel(ar) 10...50 mm²massiv utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel Philips Nr 2Effektkrets: 12 N.m - på kontakt sexkantskruvskalle 4 mm |
| Drifttid: | 20...35 ms stängning40...75 ms öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 8 Mcykler |
| Maximal drifthastighet: | 1200 cyc/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad överspänningsdämpare med toppbegränsningsdiod |
|---|---|
| Styrkretsspänningsgränser: | 0.3...0.5 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.15 Uc (-40...55 °C):drift AC 50/60 Hz1...1.15 Uc (55...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 280...350 VA 60 Hz cos phi 0.9 (vid 20 °C)280...350 VA 50 Hz cos phi 0.9 (vid 20 °C) |
| Hållström i VA: | 2...18 VA 60 Hz cos phi 0.9 (vid 20 °C)2...18 VA 50 Hz cos phi 0.9 (vid 20 °C) |
| Värmeavledning: | 3...4.5 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC och NO-kontakt1.5 ms vid tillkoppling mellan NC och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M13 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 30...50 kW vid 200...240 V 3-fas55...100 kW vid 380...440 V 3-fas55...100 kW vid 480...500 V 3-fas |
| Motorstartartyp: | Direkt online-kontaktor |
| Kontaktorspolspänning: | 24 V AC standard |
| IP-kapslingsklass: | IP20 frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandtålighet: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamskyddsmedel: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn i 11 msStötar kontaktor öppen: 6 Gn i 11 ms |
| Höjd: | 158 mm |
| Bredd: | 120 mm |
| Djup: | 136 mm |
| Produktvikt: | 2.5 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110475999 |
|---|
