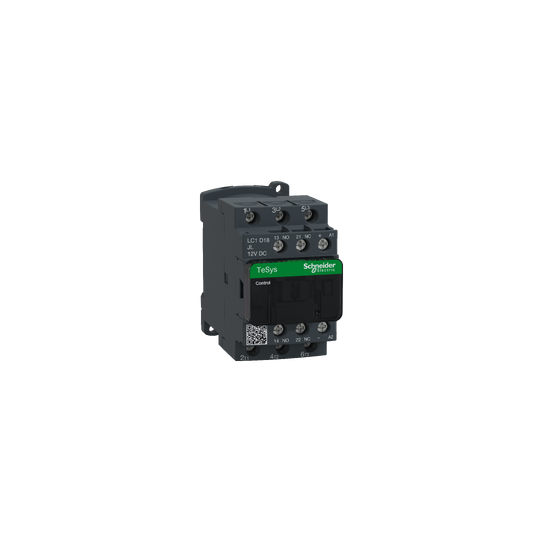

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 18 A - 12 V DC spole - LC1D18JL
SKU : LC1D18JL
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 18 A - 12 V DC spole - LC1D18JL
BESKRIVNING
| Produktserie: | TeSys Deca |
|---|---|
| Produkt- eller komponenttyp: | Kontaktor |
| Kort produktnamn: | LC1D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användarkategori: | AC-1AC-4AC-3AC-3e |
| Polbeskrivning: | 3P |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 18 A (vid 32 A (vid 18 A (vid |
| [Uc] styrkretsspänning: | 12 V DC |
| Motoreffekt kW: | 4 kW vid 220...230 V AC 50/60 Hz (AC-3)7.5 kW vid 380...400 V AC 50/60 Hz (AC-3)9 kW vid 415...440 V AC 50/60 Hz (AC-3)10 kW vid 500 V AC 50/60 Hz (AC-3)10 kW vid 660...690 V AC 50/60 Hz (AC-3)4 kW vid 400 V AC 50/60 Hz (AC-4)4 kW vid 220...230 V AC 50/60 Hz (AC-3e)7.5 kW vid 380...400 V AC 50/60 Hz (AC-3e)9 kW vid 415...440 V AC 50/60 Hz (AC-3e)10 kW vid 500 V AC 50/60 Hz (AC-3e)10 kW vid 660...690 V AC 50/60 Hz (AC-3e) |
|---|---|
| Motoreffekt hk: | 1 hk vid 115 V AC 50/60 Hz för 1-fas motorer3 hk vid 230/240 V AC 50/60 Hz för 1-fas motorer5 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer5 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer10 hk vid 460/480 V AC 50/60 Hz för 3-fas motorer15 hk vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Kompatibilitetskod: | LC1D |
| Polkontaktkomposition: | 3 NO |
| Kontaktkompatibilitet: | M5 |
| Skyddskåpa: | Med |
| [Ith] konventionell termisk ström vid fri luft: | 10 A (vid 60 °C) för signalkrets32 A (vid 60 °C) för effektkrets |
| Irms nominell brytförmåga: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1300 A vid 440 V för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 300 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 145 A 40 °C - 10 s för effektkrets240 A 40 °C - 1 s för effektkrets40 A 40 °C - 10 min för effektkrets84 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkring: | 10 A gG för signalkrets enligt IEC 60947-5-150 A gG vid 35 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 32 A 50 Hz för effektkrets |
| Effektförlust per pol: | 2.5 W AC-10.8 W AC-30.8 W AC-3e |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt IEC 60947-4-1Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Överspänningskategori: | III |
| Föroreningsgrad: | 3 |
| [Uimp] nominell impulsspänning: | 6 kV enligt IEC 60947 |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Elektrisk hållbarhet: | 1.65 Mcykler 18 A AC-3 vid Ue 1 Mcykler 32 A AC-1 vid Ue 1.65 Mcykler 18 A AC-3e vid Ue |
| Styrkretstyp: | DC låg strömförbrukning |
| Spolteknik: | Inbyggd dubbelriktad dioddämpare för toppbegränsning |
| Styrkretsspänningsgränser: | 0.1...0.3 Uc (-40...70 °C):frånkoppling DC0.8...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Inkopplingsström i W: | 2.4 W (vid 20 °C) |
| Hållström i W: | 2.4 W vid 20 °C |
| Driftstid: | 65.45...88.55 ms stängning20...30 ms öppning |
| Tidskonstant: | 40 ms |
| Maximal driftshastighet: | 3600 cyk/h 60 °C |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: skruvklämmor 2 1...2.5 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: solid utan kabeländeStyrkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: solid utan kabeländeEffektkrets: skruvklämmor 1 1.5...6 mm² - kabelstyvhet: flexibel utan kabeländeEffektkrets: skruvklämmor 2 1.5...6 mm² - kabelstyvhet: flexibel utan kabeländeEffektkrets: skruvklämmor 1 1...6 mm² - kabelstyvhet: flexibel med kabeländeEffektkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: flexibel med kabeländeEffektkrets: skruvklämmor 1 1.5...6 mm² - kabelstyvhet: solid utan kabeländeEffektkrets: skruvklämmor 2 1.5...6 mm² - kabelstyvhet: solid utan kabelände |
| Åtdragningsmoment: | Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmEffektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC och NO kontakt1.5 ms vid tillkoppling mellan NC och NO kontakt |
| Monteringsstöd: | DIN-skenaPlåt |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
|---|---|
| Produktcertifieringar: | BVCSACCCGOSTGLULDNVRINALROS (Lloyds register of shipping)UKCA |
| Kapslingsklass IP: | IP20 frontpanel enligt IEC 60529 |
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Klimatbeständighet: | enligt IACS E10 exponering för fuktig värme enligt IEC 60947-1 Annex Q kategori D exponering för fuktig värme |
| Tillåten omgivningstemperatur runt enheten: | -40...60 °C60...70 °C med reducering |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen (2 Gn, 5...300 Hz) Vibrationer kontaktor stängd (4 Gn, 5...300 Hz) Stötar kontaktor öppen (10 Gn i 11 ms) Stötar kontaktor stängd (15 Gn i 11 ms) |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 95 mm |
| Nettovikt: | 0.49 kg |
| Hållbar erbjudandestatus: | Green Premium produktREACh förordning |
| Förpackningsenhet 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3389110361735 |
|---|
