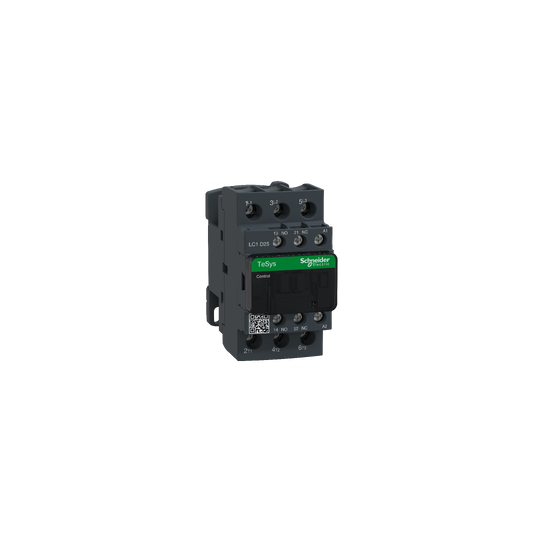

TeSys D-kontaktor - 3P(3 NO) - AC-3 - <= 440 V 25 A - 400 V AC-spole - LC1D25V7
SKU : LC1D25V7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D-kontaktor - 3P(3 NO) - AC-3 - <= 440 V 25 A - 400 V AC-spole - LC1D25V7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-3AC-4AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 25 A (vid 40 A (vid |
| Motoreffekt kW: | 5.5 kW vid 220...230 V AC 50/60 Hz (AC-3)11 kW vid 380...400 V AC 50/60 Hz (AC-3)11 kW vid 415...440 V AC 50/60 Hz (AC-3)15 kW vid 500 V AC 50/60 Hz (AC-3)15 kW vid 660...690 V AC 50/60 Hz (AC-3)5.5 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 3 hk vid 230/240 V AC 50/60 Hz för 1-fas motorer2 hk vid 115 V AC 50/60 Hz för 1-fas motorer7.5 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer15 hk vid 460/480 V AC 50/60 Hz för 3-fas motorer20 hk vid 575/600 V AC 50/60 Hz för 3-fas motorer7.5 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 400 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets40 A (vid 60 °C) för strömkrets |
| Irms märkström för tillkoppling: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1450 A vid 440 V för strömkrets enligt IEC 60947 |
| Nominell brytförmåga: | 450 A vid 440 V för strömkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 240 A 40 °C - 10 s för strömkrets380 A 40 °C - 1 s för strömkrets50 A 40 °C - 10 min för strömkrets120 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-163 A gG vid 40 A gG vid |
| Medelimpedans: | 2 mOhm - Ith 40 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V enligt IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 1,65 Mcykler 25 A AC-3 vid Ue 1,4 Mcykler 40 A AC-1 vid Ue |
| Effektförlust per pol: | 3.2 W AC-11.25 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlattRäls |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | GOSTCCCRINACSAGLLROS (Lloyds register of shipping)ULDNVBVUKCA |
| Anslutningar - plintar: | Styrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 2.5...10 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 2.5...10 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 1...10 mm²flexibel med kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1.5...6 mm²flexibel med kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 1.5...10 mm²solid utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 2.5...10 mm²solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Strömkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStrömkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Strömkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h 60 °C |
| Spolteknologi: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsspänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1,5 ms vid deaktivering mellan NC- och NO-kontakt1,5 ms vid aktivering mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 4...6 kW vid 200...240 V 3 faser7...11 kW vid 380...440 V 3 faser7...11 kW vid 480...500 V 3 faser |
| Motorstartartyp: | Direktansluten kontaktor |
| Kontaktor spolspänning: | 400 V AC standard |
| IP-skyddsgrad: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskydd: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn under 11 msStötar kontaktor öppen: 8 Gn under 11 ms |
| Höjd: | 85 mm |
| Bredd: | 45 mm |
| Djup: | 92 mm |
| Produktvikt: | 0,37 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordning |
| Code EAN: | 3389110350098 |
|---|
