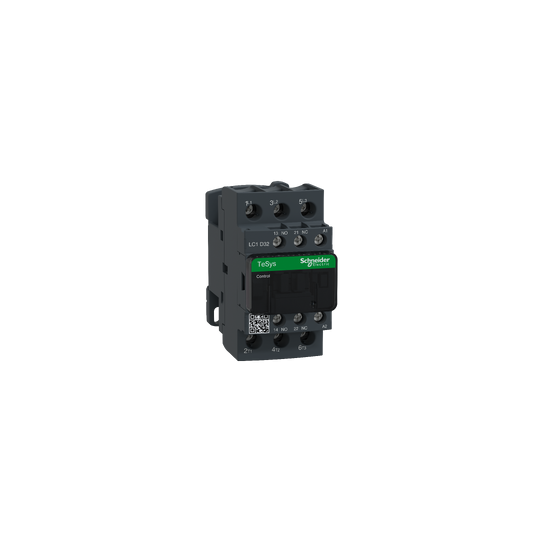

TeSys D kontaktor - 3P(3 slutande) - AC-3 - <= 440 V 32 A - 110 V AC spole - LC1D32F7
SKU : LC1D32F7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 slutande) - AC-3 - <= 440 V 32 A - 110 V AC spole - LC1D32F7
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Enhetens kortnamn: | LC1D32 |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användarkategori: | AC-1AC-3AC-4 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] nominell driftström: | 32 A (vid 50 A (vid |
| Motoreffekt kW: | 7.5 kW vid 220...230 V AC 50/60 Hz (AC-3)15 kW vid 380...400 V AC 50/60 Hz (AC-3)15 kW vid 415...440 V AC 50/60 Hz (AC-3)18.5 kW vid 500 V AC 50/60 Hz (AC-3)18.5 kW vid 660...690 V AC 50/60 Hz (AC-3)7.5 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hp: | 2 hp vid 115 V AC 50/60 Hz för 1-fas motorer5 hp vid 230/240 V AC 50/60 Hz för 1-fas motorer7.5 hp vid 200/208 V AC 50/60 Hz för 3-fas motorer10 hp vid 230/240 V AC 50/60 Hz för 3-fas motorer20 hp vid 460/480 V AC 50/60 Hz för 3-fas motorer30 hp vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 110 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets50 A (vid 60 °C) för effektkrets |
| Irms nominell tillkopplingsförmåga: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1550 A vid 440 V för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 550 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 260 A 40 °C - 10 s för effektkrets430 A 40 °C - 1 s för effektkrets60 A 40 °C - 10 min för effektkrets138 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associerad säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-163 A gG vid 63 A gG vid |
| Genomsnittlig impedans: | 2 mOhm - Ith 50 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt IEC 60947-4-1Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 1.65 Mcykler 32 A AC-3 vid Ue 1.4 Mcykler 50 A AC-1 vid Ue |
| Effektförlust per pol: | 2 W AC-35 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | GOSTBVLROS (Lloyds register of shipping)RINACCCDNVULCSAGLUKCA |
| Anslutningar - terminaler: | Styrkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvanslutningar 2 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvanslutningar 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²massiv utan kabeländeStyrkrets: skruvanslutningar 2 kabel/kablar 1...4 mm²massiv utan kabeländeKraftkrets: skruvanslutningar 1 kabel/kablar 2.5...10 mm²flexibel utan kabeländeKraftkrets: skruvanslutningar 2 kabel/kablar 2.5...10 mm²flexibel utan kabeländeKraftkrets: skruvanslutningar 1 kabel/kablar 1...10 mm²flexibel med kabeländeKraftkrets: skruvanslutningar 2 kabel/kablar 1.5...6 mm²flexibel med kabeländeKraftkrets: skruvanslutningar 1 kabel/kablar 1.5...10 mm²massiv utan kabeländeKraftkrets: skruvanslutningar 2 kabel/kablar 2.5...10 mm²massiv utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel Philips nr 2Kraftkrets: 2.5 N.m - på skruvanslutningar - med skruvmejsel platt Ø 6 mmKraftkrets: 2.5 N.m - på skruvanslutningar - med skruvmejsel Philips nr 2Styrkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel pozidriv nr 2Kraftkrets: 2.5 N.m - på skruvanslutningar - med skruvmejsel pozidriv nr 2 |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 70 VA 60 Hz cos fi 0.75 (vid 20 °C)70 VA 50 Hz cos fi 0.75 (vid 20 °C) |
| Effektförbrukning vid kvarhållning i VA: | 7.5 VA 60 Hz cos fi 0.3 (vid 20 °C)7 VA 50 Hz cos fi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakter typ: | typ mekaniskt kopplade 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånslag mellan NC- och NO-kontakt1.5 ms vid tillslag mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 7...11 kW vid 200...240 V 3 faser15...25 kW vid 380...440 V 3 faser15...25 kW vid 480...500 V 3 faser |
| Motorkontaktortyp: | Direktansluten kontaktor |
| Kontaktor spole spänning: | 110 V AC standard |
| IP-kapslingsklass: | IP20 framsida enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskydd: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn under 11 msStötar kontaktor öppen: 8 Gn under 11 ms |
| Höjd: | 85 mm |
| Bredd: | 45 mm |
| Djup: | 92 mm |
| Produktvikt: | 0.375 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110350197 |
|---|
