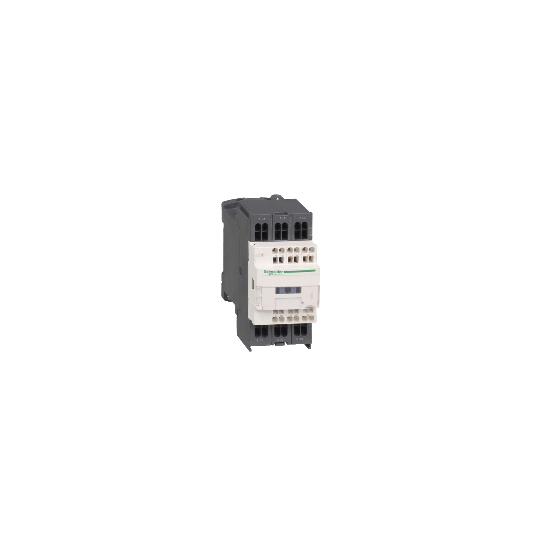

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 32 A - 220 V AC spole - LC1D323M7
SKU : LC1D323M7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 32 A - 220 V AC spole - LC1D323M7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Enhetens kortnamn: | LC1D32 |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användningskategori: | AC-4AC-3AC-1 |
| Polbeskrivning: | 3P |
| Kontaktkomposition pol: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 32 A (vid 50 A (vid |
| Motoreffekt kW: | 7,5 kW vid 220...230 V AC 50/60 Hz (AC-3)15 kW vid 380...400 V AC 50/60 Hz (AC-3)15 kW vid 415...440 V AC 50/60 Hz (AC-3)18,5 kW vid 500 V AC 50/60 Hz (AC-3)18,5 kW vid 660...690 V AC 50/60 Hz (AC-3)7,5 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 2 hk vid 115 V AC 50/60 Hz för 1-fas motorer5 hk vid 230/240 V AC 50/60 Hz för 1-fas motorer7,5 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer10 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer20 hp vid 460/480 V AC 50/60 Hz för 3-fas motorer30 hp vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 220 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets50 A (vid 60 °C) för strömkrets |
| Irms märkström för tillkoppling: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1550 A vid 440 V för strömkrets enligt IEC 60947 |
| Märkbar brytförmåga: | 550 A vid 440 V för strömkrets enligt IEC 60947 |
| [Icw] nominell korttids tålström: | 260 A 40 °C - 10 s för strömkrets430 A 40 °C - 1 s för strömkrets60 A 40 °C - 10 min för strömkrets138 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-163 A gG vid 63 A gG vid |
| Genomsnittlig impedans: | 2 mOhm - Ith 50 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V enligt IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 1,65 Mcykler 32 A AC-3 vid Ue 1,4 Mcykler 50 A AC-1 vid Ue |
| Effektförlust per pol: | 2 W AC-35 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | BVLROS (Lloyds register of shipping)CCCGLULCSAGOSTRINADNVUKCA |
| Anslutningar - terminaler: | Styrkrets: fjäderterminaler 1 kabel (s) 2,5 mm²flexibel utan kabeländeStyrkrets: fjäderterminaler 2 kabel (s) 2,5 mm²flexibel utan kabeländeStrömkrets: fjäderterminaler 1 kabel (s) 4 mm²flexibel utan kabeländeStrömkrets: fjäderterminaler 2 kabel (s) 4 mm²flexibel utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1,7 N.m - på skruvklämmor - med Pozidriv skruvmejsel nr 2Strömkrets: 2,5 N.m - på skruvklämmor - med Pozidriv skruvmejsel nr 2 |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell last enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk last enligt EN/ISO 13849-1 |
| Mekanisk livslängd: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsens spänningsgränser: | 0,3...0,6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 70 VA 60 Hz cos phi 0,75 (vid 20 °C)70 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Hållström i VA: | 7,5 VA 60 Hz cos phi 0,3 (vid 20 °C)7 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | mekaniskt sammankopplad typ 1 NO + 1 NC enligt IEC 60947-5-1 spegelkontakttyp 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1,5 ms vid frånkoppling mellan NC- och NO-kontakt1,5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur vid lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandtålighet: | 850 °C enligt IEC 60695-2-1 |
| Flamskydd: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn i 11 msStötar kontaktor öppen: 8 Gn i 11 ms |
| Höjd: | 99 mm |
| Bredd: | 45 mm |
| Djup: | 92 mm |
| Produktvikt: | 0,375 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110805048 |
|---|
