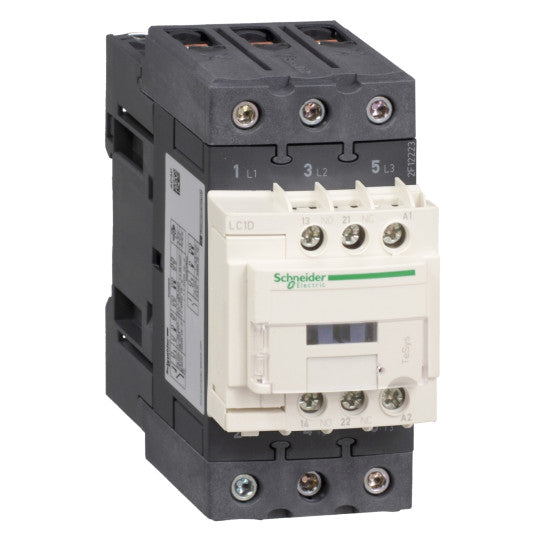

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 65 A - 220 V AC 50/60 Hz spole - LC1D65AM7
SKU : LC1D65AM7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 65 A - 220 V AC 50/60 Hz spole - LC1D65AM7
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Kort enhetsnamn: | LC1D |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användarkategori: | AC-3AC-4AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 80 A (vid 65 A (vid |
| Motoreffekt kW: | 11 kW vid 400 V AC 50/60 Hz (AC-4)18.5 kW vid 220...230 V AC 50/60 Hz (AC-3)30 kW vid 380...400 V AC 50/60 Hz (AC-3)37 kW vid 500 V AC 50/60 Hz (AC-3)37 kW vid 660...690 V AC 50/60 Hz (AC-3) |
| Motoreffekt hk: | 40 hk vid 460/480 V AC 50/60 Hz för 3-fasiga motorer5 hk vid 115 V AC 50/60 Hz för 1-fasiga motorer10 hk vid 230/240 V AC 50/60 Hz för 1-fasiga motorer20 hk vid 200/208 V AC 50/60 Hz för 3-fasiga motorer20 hk vid 230/240 V AC 50/60 Hz för 3-fasiga motorer50 hk vid 575/600 V AC 50/60 Hz för 3-fasiga motorer |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 220 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets80 A (vid 60 °C) för effektkrets |
| Irms nominell brytförmåga: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-11000 A vid 440 V för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 1000 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttidsström: | 520 A 40 °C - 10 s för effektkrets900 A 40 °C - 1 s för effektkrets110 A 40 °C - 10 min för effektkrets260 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-1125 A gG vid 125 A gG vid |
| Genomsnittlig impedans: | 1.5 mOhm - Ith 80 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifieradStrömkrets: 690 V enligt IEC 60947-4-1 |
| Elektrisk livslängd: | 1.4 Mcykler 80 A AC-1 vid Ue 1.45 Mcykler 65 A AC-3 vid Ue |
| Effektförlust per pol: | 9.6 W AC-16.3 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | ULCCCGOSTCSA |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid utan kabeländeEffektkrets: EverLink BTR skruvkopplingar 1 kabel/kablar 1...35 mm²flexibel utan kabeländeEffektkrets: EverLink BTR skruvkopplingar 2 kabel/kablar 1...25 mm²flexibel utan kabeländeEffektkrets: EverLink BTR skruvkopplingar 1 kabel/kablar 1...35 mm²flexibel med kabeländeEffektkrets: EverLink BTR skruvkopplingar 2 kabel/kablar 1...25 mm²flexibel med kabeländeEffektkrets: EverLink BTR skruvkopplingar 1 kabel/kablar 1...35 mm²solid utan kabeländeEffektkrets: EverLink BTR skruvkopplingar 2 kabel/kablar 1...25 mm²solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmor - med platt skruvmejsel Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med Philips-skruvmejsel Nr 2Effektkrets: 8 N.m - på EverLink BTR skruvkopplingar - kabel 25...35 mm² sexkantshuvud 4 mmEffektkrets: 5 N.m - på EverLink BTR skruvkopplingar - kabel 1...25 mm² sexkantshuvud 4 mmStyrkrets: 1.7 N.m - på skruvklämmor - med pozidriv-skruvmejsel Nr 2Effektkrets: 2.5 N.m - på skruvklämmor - med pozidriv-skruvmejsel Nr 2 |
| Drifttid: | 4...19 ms öppning12...26 ms stängning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 6 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknologi: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 140 VA 60 Hz cos fi 0.75 (vid 20 °C)160 VA 50 Hz cos fi 0.75 (vid 20 °C) |
| Hållström i VA: | 13 VA 60 Hz cos fi 0.3 (vid 20 °C)15 VA 50 Hz cos fi 0.3 (vid 20 °C) |
| Värmeavledning: | 4...5 W vid 50/60 Hz |
| Hjälpkontaktstyp: | typ mekaniskt länkade 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1.5 ms vid frånkoppling mellan NC och NO kontakt1.5 ms vid tillkoppling mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 15...25 kW vid 200...240 V 3 faser30...50 kW vid 380...440 V 3 faser30...50 kW vid 480...500 V 3 faser |
| Motorstartartyp: | Direktansluten kontaktor |
| Kontaktorspolens spänning: | 220 V AC standard |
| IP-kapslingsklass: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskyddsmedel: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn i 11 msStötar kontaktor öppen: 10 Gn i 11 ms |
| Höjd: | 122 mm |
| Bredd: | 55 mm |
| Djup: | 120 mm |
| Produktvikt: | 0.86 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119409018 |
|---|
