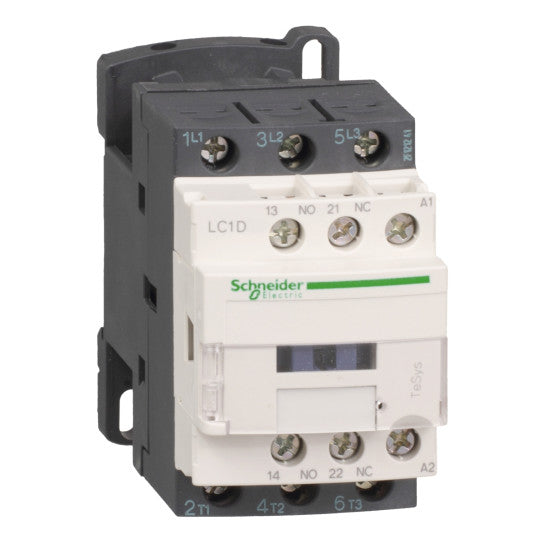

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 230 V AC spole - LC1D096P7
SKU : LC1D096P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 230 V AC spole - LC1D096P7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | MotorstyrningResistiv belastning |
| Användarkategori: | AC-3AC-4AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktsammansättning: | 3 NO |
| [Ue] Märkdriftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] Märkdriftsström: | 9 A (vid 25 A (vid |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50/60 Hz (AC-3)4 kW vid 380...400 V AC 50/60 Hz (AC-3)4 kW vid 415...440 V AC 50/60 Hz (AC-3)5.5 kW vid 500 V AC 50/60 Hz (AC-3)5.5 kW vid 660...690 V AC 50/60 Hz (AC-3)2.2 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 1 hp vid 230/240 V AC 50/60 Hz för 1-fas motorer2 hp vid 200/208 V AC 50/60 Hz för 3-fas motorer2 hp vid 230/240 V AC 50/60 Hz för 3-fas motorer5 hp vid 460/480 V AC 50/60 Hz för 3-fas motorer7.5 hp vid 575/600 V AC 50/60 Hz för 3-fas motorer0.33 hp vid 115 V AC 50/60 Hz för 1-fas motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] Styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] Märkisolationsstötspänning: | 6 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] Konventionell termisk ström i fri luft: | 25 A (vid 60 °C) för kraftkrets10 A (vid 60 °C) för signaleringskrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för kraftkrets enligt IEC 60947140 A AC för signaleringskrets enligt IEC 60947-5-1250 A DC för signaleringskrets enligt IEC 60947-5-1 |
| Märk frånkopplingsförmåga: | 250 A vid 440 V för kraftkrets enligt IEC 60947 |
| [Icw] Nominell korttidsbeständig ström: | 105 A 40 °C - 10 s för kraftkrets210 A 40 °C - 1 s för kraftkrets30 A 40 °C - 10 min för kraftkrets61 A 40 °C - 1 min för kraftkrets100 A - 1 s för signaleringskrets120 A - 500 ms för signaleringskrets140 A - 100 ms för signaleringskrets |
| Tillhörande säkringsklassning: | 10 A gG för signaleringskrets enligt IEC 60947-5-125 A gG vid 20 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för kraftkrets |
| [Ui] Märkisolationsspänning: | Kraftkrets: 690 V enligt IEC 60947-4-1Kraftkrets: 600 V CSA-certifieradKraftkrets: 600 V UL-certifieradSignaleringskrets: 690 V enligt IEC 60947-1Signaleringskrets: 600 V CSA-certifieradSignaleringskrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 0.6 Mcykler 25 A AC-1 vid Ue 2 Mcykler 9 A AC-3 vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.2 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | LROS (Lloyds register of shipping)BVRINACCCGLCSAGOSTDNVULUKCA |
| Anslutningar - plintar: | Styrkrets: kabelskor-ringterminaler (ytterdiameter: 8 mm) Kraftkrets: kabelskor-ringterminaler (ytterdiameter: 8 mm) |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på kabelskor-ringterminaler - med skruvmejsel flat Ø 6 mm M3.5Styrkrets: 1.7 N.m - på kabelskor-ringterminaler - med skruvmejsel Philips nr 2 M3.5Kraftkrets: 1.7 N.m - på kabelskor-ringterminaler - med skruvmejsel flat Ø 8 mm M3.5Kraftkrets: 1.7 N.m - på kabelskor-ringterminaler - med skruvmejsel Philips nr 2 M3.5Styrkrets: 1.7 N.m - på skruvklämmanslutningar - med skruvmejsel pozidriv nr 2Kraftkrets: 2.5 N.m - på skruvklämmanslutningar - med skruvmejsel pozidriv nr 2 |
| Driftstid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsspänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signaleringskrets |
| Minsta kopplingsspänning: | 17 V för signaleringskrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signaleringskrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Kapslingsklass IP: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur vid lagring: | -60...80 °C |
| Drifthöjd: | 0...3000 m |
| Brandresistens: | 850 °C enligt IEC 60695-2-1 |
| Flamhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn under 11 msStötar kontaktor stängd: 15 Gn under 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.32 kg |
| Hållbarhetserbjudande status: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110802580 |
|---|
