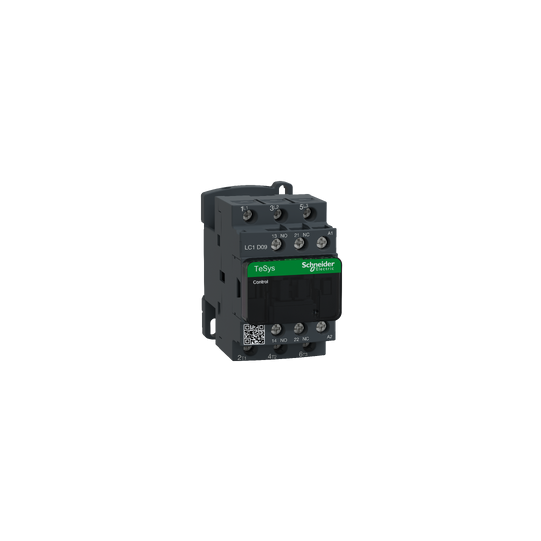

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 230 V AC spole - LC1D09P7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktorapplikation: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-4AC-1AC-3 |
| Polbeskrivning: | 3P |
| Polkontakt sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 9 A (vid 25 A (vid |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50/60 Hz (AC-3)4 kW vid 380...400 V AC 50/60 Hz (AC-3)4 kW vid 415...440 V AC 50/60 Hz (AC-3)5.5 kW vid 500 V AC 50/60 Hz (AC-3)5.5 kW vid 660...690 V AC 50/60 Hz (AC-3)2.2 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hp: | 1 hp vid 230/240 V AC 50/60 Hz för 1-fas motorer2 hp vid 200/208 V AC 50/60 Hz för 3-fas motorer2 hp vid 230/240 V AC 50/60 Hz för 3-fas motorer5 hp vid 460/480 V AC 50/60 Hz för 3-fas motorer7.5 hp vid 575/600 V AC 50/60 Hz för 3-fas motorer0.33 hp vid 115 V AC 50/60 Hz för 1-fas motorer |
| Kontrollkretstyp: | AC vid 50/60 Hz |
| [Uc] kontrollkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 25 A (vid 60 °C) för strömkrets10 A (vid 60 °C) för signalkrets |
| Irms nominell brytkapacitet: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 105 A 40 °C - 10 s för strömkrets210 A 40 °C - 1 s för strömkrets30 A 40 °C - 10 min för strömkrets61 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associerad säkring: | 10 A gG för signalkrets i enlighet med IEC 60947-5-125 A gG vid 20 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V i enlighet med IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 0.6 Mcykler 25 A AC-1 vid Ue 2 Mcykler 9 A AC-3 vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.2 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkentagPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | GOSTBVLROS (Lloyds register of shipping)DNVCSARINACCCULGLUKCA |
| Anslutningar - terminaler: | Effektkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmEffektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Effektkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknologi: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC och NO kontakt1.5 ms vid tillkoppling mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 1.1...2 kW vid 200...240 V 3 faser2.2...3 kW vid 380...440 V 3 faser4...6 kW vid 380...440 V 3 faser4...6 kW vid 480...500 V 3 faser |
| Motorstartartyp: | Direktansluten kontaktor |
| Kontaktor spänning: | 230 V AC standard |
| Kapslingsklass IP: | IP20 framsida i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Arbetshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamskydd: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.32 kg |
| REACh-förordning: | Fri från ämnen av mycket stor betydelse över tröskelvärdetREACh-fri från SVHC |
| EAN-kod: | 3389110348903 |
|---|
