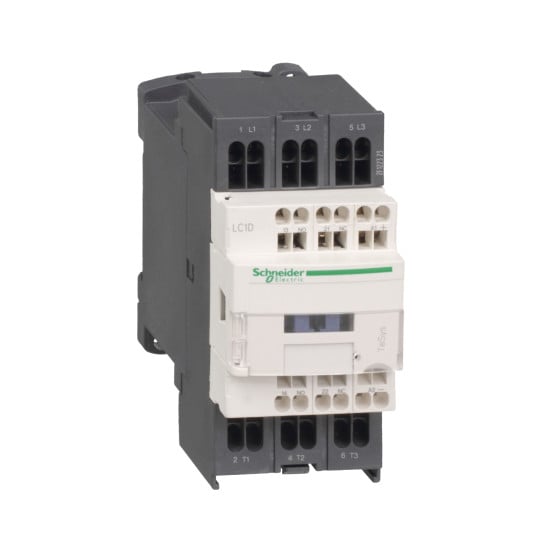

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 24 V AC spole - LC1D093B7
SKU : LC1D093B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 24 V AC spole - LC1D093B7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-4AC-3AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 9 A (vid 25 A (vid |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50/60 Hz (AC-3)4 kW vid 380...400 V AC 50/60 Hz (AC-3)4 kW vid 415...440 V AC 50/60 Hz (AC-3)5.5 kW vid 500 V AC 50/60 Hz (AC-3)5.5 kW vid 660...690 V AC 50/60 Hz (AC-3)2.2 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hp: | 1 hp vid 230/240 V AC 50/60 Hz för 1-fas-motorer2 hp vid 200/208 V AC 50/60 Hz för 3-fas-motorer2 hp vid 230/240 V AC 50/60 Hz för 3-fas-motorer5 hp vid 460/480 V AC 50/60 Hz för 3-fas-motorer7.5 hp vid 575/600 V AC 50/60 Hz för 3-fas-motorer0.33 hp vid 115 V AC 50/60 Hz för 1-fas-motorer |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 24 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets16 A (vid 60 °C) för strömkrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 105 A 40 °C - 10 s för strömkrets210 A 40 °C - 1 s för strömkrets30 A 40 °C - 10 min för strömkrets61 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassificering: | 10 A gG för signalkrets i enlighet med IEC 60947-5-125 A gG vid 20 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 16 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V i enlighet med IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 0.6 Mcykler 25 A AC-1 vid Ue 2 Mcykler 9 A AC-3 vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.2 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | ULCSAGOSTRINABVCCCDNVGLLROS (Lloyds register of shipping)UKCA |
| Anslutningar - plintar: | Strömkrets: fjäderklämmor 1 kabel/kablar 2.5 mm²flexibel utan kabeländeStrömkrets: fjäderklämmor 2 kabel/kablar 2.5 mm²flexibel utan kabeländeStyrkrets: fjäderklämmor 1 kabel/kablar 2.5 mm²flexibel utan kabeländeStyrkrets: fjäderklämmor 2 kabel/kablar 2.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2Strömkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2 |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Kapslingsklass IP: | IP20 frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamhämmande: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 80 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.32 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110802214 |
|---|
