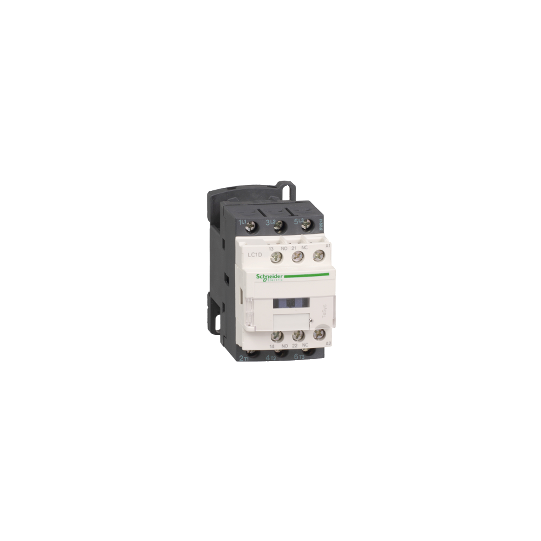

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 240 V AC spole - LC1D09U7
SKU : LC1D09U7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 240 V AC spole - LC1D09U7
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | MotorstyrningResistiv belastning |
| Användningskategori: | AC-3AC-4AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 9 A (vid 25 A (vid |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50/60 Hz (AC-3)4 kW vid 380...400 V AC 50/60 Hz (AC-3)4 kW vid 415...440 V AC 50/60 Hz (AC-3)5.5 kW vid 500 V AC 50/60 Hz (AC-3)5.5 kW vid 660...690 V AC 50/60 Hz (AC-3)2.2 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 1 hk vid 230/240 V AC 50/60 Hz för 1-fas motorer2 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer2 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer5 hk vid 460/480 V AC 50/60 Hz för 3-fas motorer7.5 hk vid 575/600 V AC 50/60 Hz för 3-fas motorer0.33 hk vid 115 V AC 50/60 Hz för 1-fas motorer |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 240 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 25 A (vid 60 °C) för strömkrets10 A (vid 60 °C) för signaleringskrets |
| Irms märkströmkapacitet: | 250 A vid 440 V för strömkrets enligt IEC 60947140 A AC för signaleringskrets enligt IEC 60947-5-1250 A DC för signaleringskrets enligt IEC 60947-5-1 |
| Nominell brytström: | 250 A vid 440 V för strömkrets enligt IEC 60947 |
| [Icw] nominell korttids tål ström: | 105 A 40 °C - 10 s för strömkrets210 A 40 °C - 1 s för strömkrets30 A 40 °C - 10 min för strömkrets61 A 40 °C - 1 min för strömkrets100 A - 1 s för signaleringskrets120 A - 500 ms för signaleringskrets140 A - 100 ms för signaleringskrets |
| Tillhörande säkringsklassificering: | 10 A gG för signaleringskrets enligt IEC 60947-5-125 A gG vid 20 A gG vid |
| Medelimpedans: | 2.5 mOhm - Ith 25 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V överensstämmer med IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V överensstämmer med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 0.6 Mcykler 25 A AC-1 vid Ue 2 Mcykler 9 A AC-3 vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.2 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlåt |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | BVULGOSTCSARINAGLLROS (Lloyds register of shipping)CCCDNVUKCA |
| Anslutningar - terminaler: | Strömkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabeländeKontrollkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeKontrollkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeKontrollkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeKontrollkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeKontrollkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeKontrollkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | Strömkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStrömkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Kontrollkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmKontrollkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Kontrollkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Strömkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Driftstid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftfrekvens: | 3600 cyk/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsspänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Typ av hjälpkontakter: | typ mekaniskt sammankopplade 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 0...0.5 kW vid 100...120 V 3 faser0.55...1 kW vid 100...120 V 3 faser0...0.5 kW vid 200...240 V 3 faser0.55...1 kW vid 200...240 V 3 faser1.1...2 kW vid 200...240 V 3 faser0...0.5 kW vid 380...440 V 3 faser0.55...1 kW vid 380...440 V 3 faser1.1...2 kW vid 380...440 V 3 faser2.2...3 kW vid 380...440 V 3 faser4...6 kW vid 380...440 V 3 faser0...0.5 kW vid 480...500 V 3 faser0.55...1 kW vid 480...500 V 3 faser1.1...2 kW vid 480...500 V 3 faser2.2...3 kW vid 480...500 V 3 faser4...6 kW vid 480...500 V 3 faser0...0.5 kW vid 525...690 V 3 faser0.55...1 kW vid 525...690 V 3 faser1.1...2 kW vid 525...690 V 3 faser2.2...3 kW vid 525...690 V 3 faser4...6 kW vid 525...690 V 3 faser |
| Typ av motorstartare: | Direktansluten kontaktor |
| IP-kapslingsklass: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.32 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110349115 |
|---|
