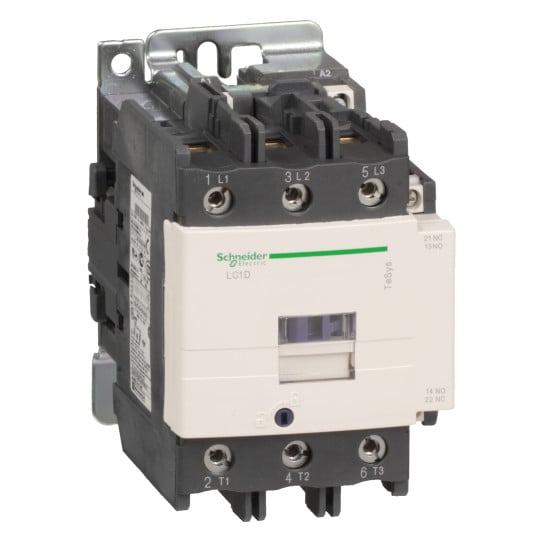

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 95 A - 440 V AC 50/60 Hz spole - LC1D95R7
SKU : LC1D95R7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 95 A - 440 V AC 50/60 Hz spole - LC1D95R7
BESKRIVNING
| Produktsortiment: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-3AC-1AC-4 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: 1000 V AC 25...400 Hz |
| [Ie] nominell driftström: | 95 A (vid 125 A (vid |
| Motoreffekt kW: | 25 kW vid 220...230 V AC 50 Hz (AC-3)45 kW vid 380...400 V AC 50 Hz (AC-3)45 kW vid 415...440 V AC 50 Hz (AC-3)55 kW vid 500 V AC 50 Hz (AC-3)45 kW vid 660...690 V AC 50 Hz (AC-3)45 kW vid 1000 V AC 50 Hz (AC-3) |
| Motoreffekt hk: | 7.5 hk vid 120 V AC 60 Hz för 1-fasiga motorer15 hk vid 230/240 V AC 60 Hz för 1-fasiga motorer30 hk vid 200/208 V AC 60 Hz för 3-fasiga motorer30 hk vid 230/240 V AC 60 Hz för 3-fasiga motorer60 hk vid 460/480 V AC 60 Hz för 3-fasiga motorer60 hk vid 575/600 V AC 60 Hz för 3-fasiga motorer |
| Manöverkretsens typ: | AC vid 50/60 Hz |
| [Uc] manöverkretsens spänning: | 440 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signaleringskrets125 A (vid 60 °C) för strömkrets |
| Irms nominell brytförmåga: | 1100 A vid 440 V AC för strömkrets enligt IEC 60947140 A AC för signaleringskrets enligt IEC 60947-5-1250 A DC för signaleringskrets enligt IEC 60947-5-1 |
| Nominell brytförmåga: | 1100 A vid 440 V för strömkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 1100 A 40 °C - 1 s för strömkrets800 A 40 °C - 10 s för strömkrets400 A 40 °C - 1 min för strömkrets135 A 40 °C - 10 min för strömkrets140 A - 100 ms för signaleringskrets120 A - 500 ms för signaleringskrets100 A - 1 s för signaleringskrets |
| Tillhörande säkringsklassning: | 10 A gG för signaleringskrets enligt IEC 60947-5-1200 A gG vid 160 A gG vid |
| Genomsnittlig impedans: | 0.8 mOhm - Ith 125 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 1000 V enligt IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 1.2 Mcykler 95 A AC-31.3 Mcykler 125 A AC-1 |
| Effektförlust per pol: | 12.5 W AC-17.2 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4 |
| Produktcertifieringar: | IECEE CB SchemeULCSACCCEACLROS (Lloyds register of shipping)RINABVDNV-GL |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabelskoStyrkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²flexibel med kabelskoStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabelskoStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabelskoStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabelskoStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabelskoStrömkrets: kontakt 1 kabel(ar) 4...50 mm²flexibel utan kabelskoStrömkrets: kontakt 2 kabel(ar) 4...25 mm²flexibel utan kabelskoStrömkrets: kontakt 1 kabel(ar) 4...50 mm²flexibel med kabelskoStrömkrets: kontakt 2 kabel(ar) 4...16 mm²flexibel med kabelskoStrömkrets: kontakt 1 kabel(ar) 4...50 mm²solid utan kabelskoStrömkrets: kontakt 2 kabel(ar) 4...25 mm²solid utan kabelsko |
| Åtdragningsmoment: | Styrkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel Philips No 2Strömkrets: 12 N.m - på kontakt - med skruvmejsel platt Ø 6 till Ø 8 mmStrömkrets: 12 N.m - på kontakt sexkantskruvhuvud 4 mm |
| Drifttid: | 20...35 ms stängning6...20 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1.3 Mcykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20 Mcykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 4 Mcykler |
| Maximal drifthastighet: | 3600 cykler/tim 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Manöverkretsens spänningsgränser: | 0.8...1.1 Uc (-40...55 °C):drift AC 50 Hz0.85...1.1 Uc (-40...55 °C):drift AC 60 Hz0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz1...1.1 Uc (55...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 245 VA 60 Hz cos phi 0.75 (vid 20 °C)245 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Bibehållen effektförbrukning i VA: | 26 VA 60 Hz cos phi 0.3 (vid 20 °C)26 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 6...10 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt sammankopplad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signaleringskrets |
| Minsta kopplingsspänning: | 17 V för signaleringskrets |
| Icke-överlappningstid: | 1.5 ms vid de-energisering mellan NC- och NO-kontakt1.5 ms vid energisering mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signaleringskrets |
| Kontaktkompatibilitet: | M11 |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskyddsmedel: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzStötar kontaktor öppen: 8 Gn i 11 msVibrationer kontaktor stängd: 3 Gn, 5...300 HzStötar kontaktor stängd: 10 Gn i 11 ms |
| Höjd: | 127 mm |
| Bredd: | 85 mm |
| Djup: | 130 mm |
| Produktvikt: | 1.61 kg |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110451894 |
|---|
