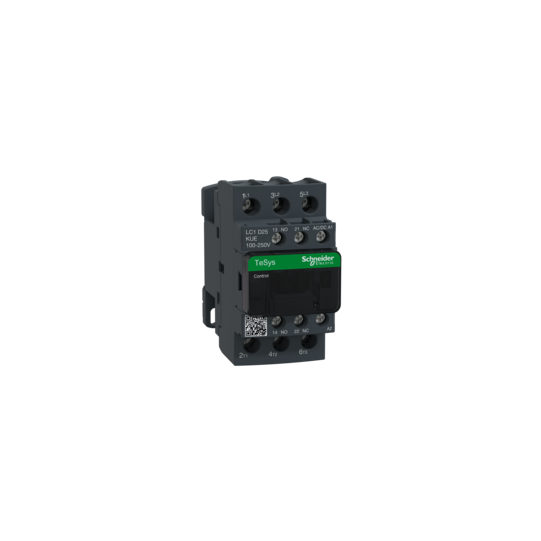

TeSys D kontaktor - 3P - <= 440 V - 25 A AC-3 - 100...250 V AC/DC spole - LC1D25KUE
SKU : LC1D25KUE
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P - <= 440 V - 25 A AC-3 - 100...250 V AC/DC spole - LC1D25KUE
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys D GreenTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktorapplikation: | MotorstyrningResistiv last |
| Användningskategori: | AC-3AC-1AC-3e |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: |
| [Ie] nominell driftström: | 25 A (vid 40 A (vid 25 A (vid |
| Motoreffekt kW: | 5.5 kW vid 220...230 V AC 50 Hz (AC-3)11 kW vid 380...400 V AC 50 Hz (AC-3)11 kW vid 415 V AC 50 Hz (AC-3)11 kW vid 440 V AC 50 Hz (AC-3)15 kW vid 500 V AC 50 Hz (AC-3)15 kW vid 660...690 V AC 50 Hz (AC-3)5.5 kW vid 220...230 V AC 50 Hz (AC-3e)11 kW vid 380...400 V AC 50 Hz (AC-3e)11 kW vid 415 V AC 50 Hz (AC-3e)11 kW vid 440 V AC 50 Hz (AC-3e)15 kW vid 500 V AC 50 Hz (AC-3e)15 kW vid 660...690 V AC 50 Hz (AC-3e) |
| Motoreffekt hk: | 2 hk vid 115 V AC 60 Hz för 1-fas motorer3 hk vid 230/240 V AC 60 Hz för 1-fas motorer7.5 hk vid 200/208 V AC 60 Hz för 3-fas motorer7.5 hk vid 230/240 V AC 60 Hz för 3-fas motorer15 hp at 460/480 V AC 60 Hz för 3-fas motorer20 hp at 575/600 V AC 60 Hz för 3-fas motorer |
| Styrkrets typ: | AC/DC vid 50/60 Hz AC/DC elektronisk |
| [Uc] styrkretsspänning: | 100...250 V AC 50/60 Hz100...250 V DC |
| Spoltyp: | AC/DC elektronisk |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impuls tål spänning: | 6 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signaleringskrets40 A (vid 60 °C) för effektkrets |
| Irms nominell brytförmåga: | 140 A AC för signaleringskrets enligt IEC 60947-5-1250 A DC för signaleringskrets enligt IEC 60947-5-1450 A vid 440 V för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 450 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttids tålstöm: | 100 A - 1 s för signaleringskrets120 A - 500 ms för signaleringskrets140 A - 100 ms för signaleringskrets50 A 40 °C - 10 min för effektkrets120 A 40 °C - 1 min för effektkrets240 A 40 °C - 10 s för effektkrets380 A 40 °C - 1 s för effektkrets |
| Tillhörande säkringsklassning: | 10 A gG för signaleringskrets enligt IEC 60947-5-163 A gG vid 40 A gG vid |
| Medelimpedans: | 2 mOhm - Ith 40 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt IEC 60947-4-1Signaleringskrets: 690 V enligt IEC 60947-1 |
| Elektrisk livslängd: | 2 Mcykler 21 A AC-3 vid Ue 0.9 Mcykler 40 A AC-1 vid Ue 2 Mcykler 21 A AC-3e vid Ue |
| Effektförlust per pol: | 3.2 W AC-11.25 W AC-31.25 W AC-3e |
| Skyddande skydd: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 nr 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solidEffektkrets: skruvklämmor 1 kabel(ar) 2.5...10 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 2.5...10 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...10 mm²flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1.5...6 mm²flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1.5...10 mm²solidEffektkrets: skruvklämmor 2 kabel(ar) 2.5...10 mm²solid |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Effektkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmEffektkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Effektkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2 M4Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2 M3.5 |
| Driftstid: | 45...55 ms stängning20...90 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk livslängd: | 15 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsning |
|---|---|
| Styrkretsens spänningsgränser: | 0.85...1.1 Uc (-40...60 °C):drift AC/DC1...1.1 Uc (60...70 °C):drift AC/DC |
| Inkopplingsström i VA: | 25 VA 50/60 Hz (vid 20 °C) |
| Inkopplingsström i W: | 18 W vid 20 °C |
| Hållström förbrukning i VA: | 1.6 VA (vid 20 °C) 50/60 Hz |
| Hållström förbrukning i W: | 1.1 W vid 20 °C |
| Värmeavledning: | 1.1 W vid 50/60 Hz |
| Hjälpkontakt typ: | typ mekaniskt länkad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signaleringskrets frekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signaleringskrets |
| Minsta kopplingsspänning: | 17 V för signaleringskrets |
| Icke-överlappningstid: | 1.5 ms vid avaktivering mellan NC och NO kontakt1.5 ms vid aktivering mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signaleringskrets |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskyddsmedel: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn i 11 msStötar kontaktor öppen: 8 Gn i 11 ms |
| Höjd: | 85 mm |
| Bredd: | 45 mm |
| Djup: | 92 mm |
| Produktvikt: | 0.433 kg |
| Färg: | Grå (SE GRÅ 6)Grön (SE GRÖN 2) |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480987748 |
|---|
