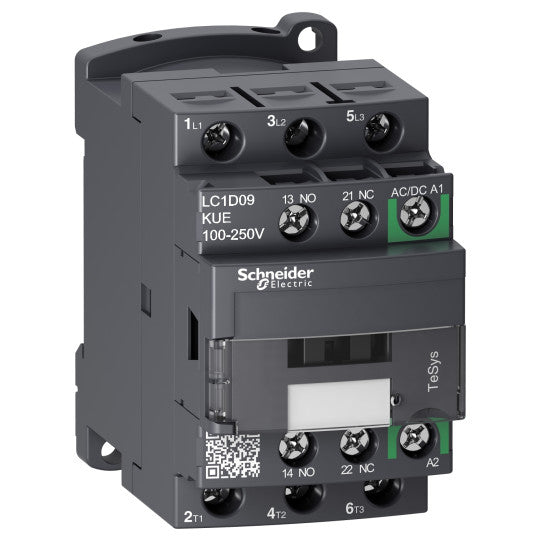

TeSys D kontaktor - 3P - <= 440 V - 9 A AC-3 - 100...250 V AC/DC spole - LC1D09KUE
SKU : LC1D09KUE
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P - <= 440 V - 9 A AC-3 - 100...250 V AC/DC spole - LC1D09KUE
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys D GreenTeSys Deca |
| Typ av produkt eller komponent: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användarkategori: | AC-1AC-3AC-3e |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: |
| [Ie] nominell driftström: | 9 A (vid 25 A (vid 9 A (vid |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50 Hz (AC-3)4 kW vid 380...400 V AC 50 Hz (AC-3)4 kW vid 415 V AC 50 Hz (AC-3)4 kW vid 440 V AC 50 Hz (AC-3)5.5 kW vid 500 V AC 50 Hz (AC-3)5.5 kW vid 660...690 V AC 50 Hz (AC-3)2.2 kW vid 220...230 V AC 50 Hz (AC-3e)4 kW vid 380...400 V AC 50 Hz (AC-3e)4 kW vid 415 V AC 50 Hz (AC-3e)4 kW vid 440 V AC 50 Hz (AC-3e)5.5 kW vid 500 V AC 50 Hz (AC-3e)5.5 kW vid 660...690 V AC 50 Hz (AC-3e) |
| Motoreffekt hk: | 0.33 hp vid 115 V AC 60 Hz för 1-fas motorer1 hp vid 230/240 V AC 60 Hz för 1-fas motorer2 hp vid 200/208 V AC 60 Hz för 3-fas motorer2 hp vid 230/240 V AC 60 Hz för 3-fas motorer5 hp vid 460/480 V AC 60 Hz för 3-fas motorer7.5 hp vid 575/600 V AC 60 Hz för 3-fas motorer |
| Styrkrets typ: | AC/DC vid 50/60 Hz AC/DC elektronisk |
| [Uc] styrkretsspänning: | 100...250 V AC 50/60 Hz100...250 V DC |
| Spoltyp: | AC/DC elektronisk |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impuls tålspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signaleringskrets25 A (vid 60 °C) för effektkrets |
| Irms nominell tillkopplingsförmåga: | 250 A vid 440 V för effektkrets i enlighet med IEC 60947140 A AC för signaleringskrets i enlighet med IEC 60947-5-1250 A DC för signaleringskrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för effektkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 100 A - 1 s för signaleringskrets120 A - 500 ms för signaleringskrets140 A - 100 ms för signaleringskrets30 A 40 °C - 10 min för effektkrets61 A 40 °C - 1 min för effektkrets105 A 40 °C - 10 s för effektkrets210 A 40 °C - 1 s för effektkrets |
| Associerad säkringsklassning: | 10 A gG för signaleringskrets i enlighet med IEC 60947-5-125 A gG vid 20 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V i enlighet med IEC 60947-4-1Signaleringskrets: 690 V i enlighet med IEC 60947-1 |
| Elektrisk livslängd: | 2.4 Mcykler 8 A AC-3 vid Ue 0.6 Mcykler 25 A AC-1 vid Ue 2.4 Mcykler 8 A AC-3e vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.2 W AC-30.2 W AC-3e |
| Skyddande kåpa: | Med |
| Monteringsstöd: | Skentallrik |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Anslutningar - plintar: | Styrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²massivStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²massivEffektkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 1...4 mm²massivEffektkrets: skruvklämmor 2 kabel(ar) 1...4 mm²massiv |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmEffektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 M4Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 M3.5 |
| Drifttid: | 45...55 ms stängning20...90 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsning |
|---|---|
| Styrkretsspänningsgränser: | 0.85...1.1 Uc (-40...60 °C):drift AC/DC1...1.1 Uc (60...70 °C):drift AC/DC |
| Startström i VA: | 25 VA 50/60 Hz (vid 20 °C) |
| Startström i W: | 18 W vid 20 °C |
| Hållström i VA: | 1.6 VA (vid 20 °C) 50/60 Hz |
| Hållström i W: | 1.1 W vid 20 °C |
| Värmeavledning: | 1.1 W vid 50/60 Hz |
| Hjälpkontakttyper: | mekaniskt sammankopplade 1 NO + 1 NC i enlighet med IEC 60947-5-1 spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signaleringskretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signaleringskrets |
| Minsta omkopplingsspänning: | 17 V för signaleringskrets |
| Icke-överlappningstid: | 1.5 ms vid avaktivering mellan NC- och NO-kontakt1.5 ms vid aktivering mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signaleringskrets |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 frontplatta i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Drifthöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamhämmande: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.368 kg |
| Färg: | Grå (SE GREY 6)Grön (SE GREEN 2) |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480987656 |
|---|
