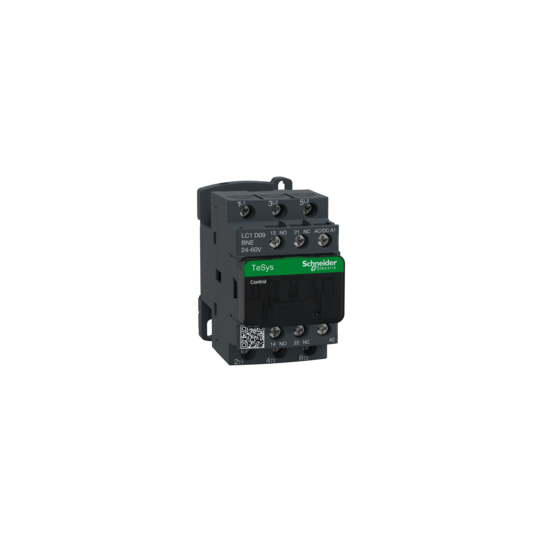

TeSys D kontaktor - 3P - <= 440 V - 9 A AC-3 - 24...60 V AC/DC spole - LC1D09BNE
SKU : LC1D09BNE
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P - <= 440 V - 9 A AC-3 - 24...60 V AC/DC spole - LC1D09BNE
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys D GreenTeSys Deca |
| Produkt eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användningskategori: | AC-1AC-3AC-3e |
| Beskrivning av poler: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Kraftkrets: |
| [Ie] nominell driftström: | 9 A (vid 25 A (vid 9 A (vid |
| Motoreffekt kW: | 2.2 kW vid 220...230 V AC 50 Hz (AC-3)4 kW vid 380...400 V AC 50 Hz (AC-3)4 kW vid 415 V AC 50 Hz (AC-3)4 kW vid 440 V AC 50 Hz (AC-3)5.5 kW vid 500 V AC 50 Hz (AC-3)5.5 kW vid 660...690 V AC 50 Hz (AC-3)2.2 kW vid 220...230 V AC 50 Hz (AC-3e)4 kW vid 380...400 V AC 50 Hz (AC-3e)4 kW vid 415 V AC 50 Hz (AC-3e)4 kW vid 440 V AC 50 Hz (AC-3e)5.5 kW vid 500 V AC 50 Hz (AC-3e)5.5 kW vid 660...690 V AC 50 Hz (AC-3e) |
| Motoreffekt hp: | 0.33 hp vid 115 V AC 60 Hz för 1-fas motorer1 hp vid 230/240 V AC 60 Hz för 1-fas motorer2 hp vid 200/208 V AC 60 Hz för 3-fas motorer2 hp vid 230/240 V AC 60 Hz för 3-fas motorer5 hp vid 460/480 V AC 60 Hz för 3-fas motorer7.5 hp vid 575/600 V AC 60 Hz för 3-fas motorer |
| Styrkretsens typ: | AC/DC vid 50/60 Hz AC/DC elektronisk |
| [Uc] styrkretsspänning: | 24...60 V AC 50/60 Hz24...60 V DC |
| Spoltyp: | AC/DC elektronisk |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets25 A (vid 60 °C) för effektkrets |
| Irms nominell brytkapacitet: | 250 A vid 440 V för effektkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för effektkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets30 A 40 °C - 10 min för effektkrets61 A 40 °C - 1 min för effektkrets105 A 40 °C - 10 s för effektkrets210 A 40 °C - 1 s för effektkrets |
| Tillhörande säkringsklass: | 10 A gG för signalkrets i enlighet med IEC 60947-5-125 A gG vid 20 A gG vid |
| Medelimpedans: | 2.5 mOhm - Ith 25 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V i enlighet med IEC 60947-4-1Signalkrets: 690 V i enlighet med IEC 60947-1 |
| Elektrisk livslängd: | 2.4 Mcykler 8 A AC-3 vid Ue 0.6 Mcykler 25 A AC-1 vid Ue 2.4 Mcykler 8 A AC-3e vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.2 W AC-30.2 W AC-3e |
| Skyddande skydd: | Med |
| Monteringsstöd: | SkenaPlåt |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)UKCA |
| Anslutningar – terminaler: | Styrkrets: skruvanslutning 1 kabel (s) 1...4 mm²flexibel utan kabelskoStyrkrets: skruvanslutning 2 kabel (s) 1...4 mm²flexibel utan kabelskoStyrkrets: skruvanslutning 1 kabel (s) 1...4 mm²flexibel med kabelskoStyrkrets: skruvanslutning 2 kabel (s) 1...2.5 mm²flexibel med kabelskoStyrkrets: skruvanslutning 1 kabel (s) 1...4 mm²massivStyrkrets: skruvanslutning 2 kabel (s) 1...4 mm²massivKraftkrets: skruvanslutning 1 kabel (s) 1...4 mm²flexibel utan kabelskoKraftkrets: skruvanslutning 2 kabel (s) 1...4 mm²flexibel utan kabelskoKraftkrets: skruvanslutning 1 kabel (s) 1...4 mm²flexibel med kabelskoKraftkrets: skruvanslutning 2 kabel (s) 1...2.5 mm²flexibel med kabelskoKraftkrets: skruvanslutning 1 kabel (s) 1...4 mm²massivKraftkrets: skruvanslutning 2 kabel (s) 1...4 mm²massiv |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel Philips nr 2Kraftkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel platt Ø 6 mmKraftkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel Philips nr 2Kraftkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel pozidriv nr 2 M4Styrkrets: 1.7 N.m - på skruvanslutningar - med skruvmejsel pozidriv nr 2 M3.5 |
| Driftstid: | 45...55 ms stängning20...90 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell last i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk last i enlighet med EN/ISO 13849-1 |
| Mekanisk livslängd: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsning |
|---|---|
| Styrkretsens spänningsgränser: | 0.85...1.1 Uc (-40...60 °C):drift AC0.8...1.1 Uc (-40...60 °C):drift DC1...1.1 Uc (60...70 °C):drift AC/DC |
| Startström i VA: | 15 VA 50/60 Hz (vid 20 °C) |
| Startström i W: | 14 W vid 20 °C |
| Hållströmförbrukning i VA: | 0.9 VA (vid 20 °C) 50/60 Hz |
| Hållströmförbrukning i W: | 0.6 W vid 20 °C |
| Värmeavledning: | 0.6 W vid 50/60 Hz |
| Typer av hjälpkontakter: | typ mekaniskt länkad 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1.5 ms vid deaktivering mellan NC- och NO-kontakt1.5 ms vid aktivering mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kompatibilitetskod: | LC1D |
| Kapslingsklass IP: | IP20 frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamhämning: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.368 kg |
| Färg: | Grå (SE GREY 6)Grön (SE GREEN 2) |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480987632 |
|---|
