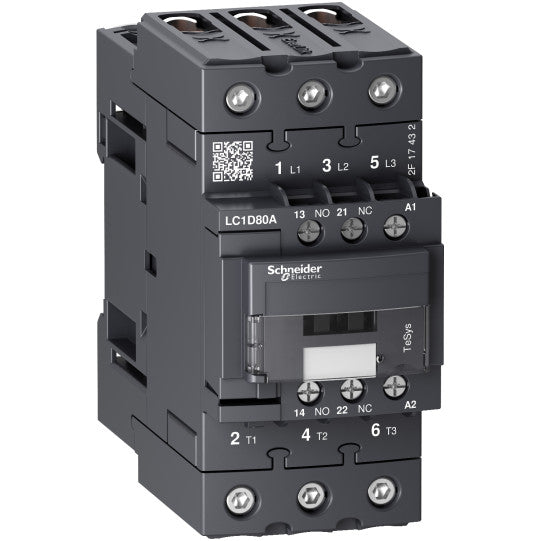

TeSys D kontaktor 3P 66A AC-3 upp till 440V spole 48V AC 50/60Hz - LC1D80AE7
SKU : LC1D80AE7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor 3P 66A AC-3 upp till 440V spole 48V AC 50/60Hz - LC1D80AE7
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Kort enhetsnamn: | LC1D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användarkategori: | AC-3AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 SL |
| [Ue] nominell driftspänning: | Kraftkrets: 690 V AC 25...400 HzKraftkrets: 300 V DC |
| [Ie] nominell driftström: | 80 A (vid 66 A (vid |
| Motoreffekt kW: | 18.5 kW vid 220...230 V AC 50 Hz (AC-3)37 kW vid 380...400 V AC 50 Hz (AC-3)37 kW vid 415 V AC 50 Hz (AC-3)37 kW vid 440 V AC 50 Hz (AC-3)37 kW vid 500 V AC 50 Hz (AC-3)37 kW vid 660...690 V AC 50 Hz (AC-3) |
| Motoreffekt hk: | 5 hk vid 115 V AC 60 Hz för 1-fas motorer10 hk vid 230/240 V AC 60 Hz för 1-fas motorer20 hk vid 200/208 V AC 60 Hz för 3-fas motorer20 hp vid 230/240 V AC 60 Hz för 3-fas motorer40 hp vid 460/480 V AC 60 Hz för 3-fas motorer50 hp vid 575/600 V AC 60 Hz för 3-fas motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 48 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 SL + 1 BR |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets80 A (vid 60 °C) för strömkrets |
| Irms nominell brytförmåga: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-11000 A vid 440 V AC för strömkrets enligt IEC 60947 |
| Nominell brytförmåga: | 1000 A vid 440 V för strömkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 520 A 40 °C - 10 s för strömkrets900 A 40 °C - 1 s för strömkrets110 A 40 °C - 10 min för strömkrets260 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-1125 A gG vid 125 A gG vid |
| Genomsnittlig impedans: | 1,5 mOhm - Ith 80 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Signalkrets: 690 V enligt IEC 60947-1Kraftkrets: 690 V enligt IEC 60947-4-1 |
| Elektrisk hållbarhet: | 0,7 Mcykler 80 A AC-1 vid Ue 1 Mcykler 66 A AC-3 vid Ue |
| Effektförlust per pol: | 9,6 W AC-16,5 W AC-3 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 nr 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping) |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 2 kabel/kablar 1...2,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeKraftkrets: EverLink BTR skruvkontakter 1 kabel/kablar 1...35 mm²flexibel med kabeländeKraftkrets: EverLink BTR skruvkontakter 2 kabel/kablar 1...25 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solidStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solidKraftkrets: EverLink BTR skruvkontakter 1 kabel/kablar 1...35 mm²solidKraftkrets: EverLink BTR skruvkontakter 2 kabel/kablar 1...25 mm²solidStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibelStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibelKraftkrets: EverLink BTR skruvkontakter 1 kabel/kablar 1...35 mm²flexibelKraftkrets: EverLink BTR skruvkontakter 2 kabel/kablar 1...25 mm²flexibel |
| Åtdragningsmoment: | Styrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmStyrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Kraftkrets: 8 N.m - på EverLink BTR skruvkontakter - kabel 25...35 mm² sexkantshuvud 4 mmKraftkrets: 5 N.m - på EverLink BTR skruvkontakter - kabel 1...25 mm² sexkantshuvud 4 mmStyrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2Kraftkrets: 2,5 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2 |
| Drifttid: | 4...19 ms öppning12...26 ms stängning |
| Säkerhets- och tillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell last enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk last enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 6 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd undertryckningsmodul |
|---|---|
| Styrkretsspänningsgränser: | 0,3...0,6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström VA: | 140 VA 60 Hz cos phi 0,75 (vid 20 °C)160 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Hållström VA: | 13 VA 60 Hz cos phi 0,3 (vid 20 °C)15 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 4...5 W vid 50/60 Hz |
| Hjälpkontakter typ: | typ mekaniskt kopplade 1 SL + 1 BR enligt IEC 60947-5-1 typ spegelkontakt 1 BR enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1,5 ms vid frånkoppling mellan BR- och SL-kontakt1,5 ms vid tillkoppling mellan BR- och SL-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 15...25 kW vid 200...240 V 3 faser30...50 kW vid 380...440 V 3 faser30...50 kW vid 480...500 V 3 faser |
| Typ av motorstart: | Direktstartskontaktor |
| Kontaktor spänning spole: | 48 V AC standard |
| Kapslingsklass IP: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn under 11 msStötar kontaktor öppen: 10 Gn under 11 ms |
| Höjd: | 122 mm |
| Bredd: | 55 mm |
| Djup: | 120 mm |
| Produktvikt: | 0,86 kg |
| Färg: | Grå (SE GREY 6) |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606481312129 |
|---|
