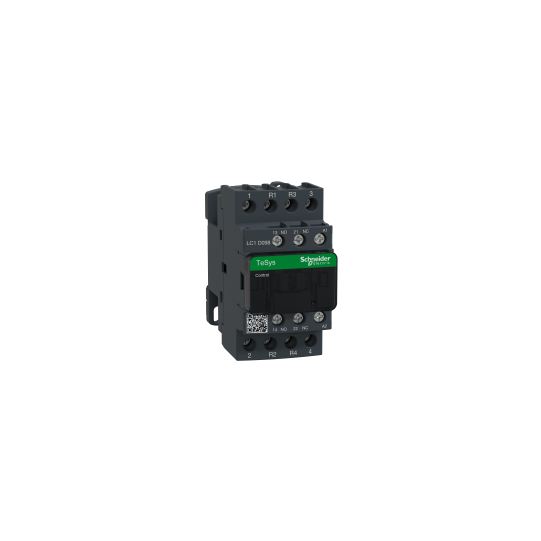

TeSys D kontaktor - 4P (2 slutande + 2 brytande) - AC-1 - <= 440 V 20 A - 230 V AC spole - LC1D098P7
SKU : LC1D098P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P (2 slutande + 2 brytande) - AC-1 - <= 440 V 20 A - 230 V AC spole - LC1D098P7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Kontaktor |
| Kort namn på enhet: | LC1D |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Beskrivning av poler: | 4P |
| Polkontaktkomposition: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] nominell driftström: | 20 A (vid |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsöverspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 25 A (vid 60 °C) för kraftkrets10 A (vid 60 °C) för signalledningskrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för kraftkrets enligt IEC 60947140 A AC för signalledningskrets enligt IEC 60947-5-1250 A DC för signalledningskrets enligt IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för kraftkrets enligt IEC 60947 |
| [Icw] nominell korttids tålström: | 105 A 40 °C - 10 s för kraftkrets210 A 40 °C - 1 s för kraftkrets30 A 40 °C - 10 min för kraftkrets61 A 40 °C - 1 min för kraftkrets100 A - 1 s för signalledningskrets120 A - 500 ms för signalledningskrets140 A - 100 ms för signalledningskrets |
| Tillhörande säkringsklassificering: | 10 A gG för signalledningskrets enligt IEC 60947-5-125 A gG vid 20 A gG vid |
| Genomsnittlig impedans: | 2,5 mOhm - Ith 25 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 690 V enligt IEC 60947-4-1Kraftkrets: 600 V CSA-certifieradKraftkrets: 600 V UL-certifieradSignalledningskrets: 690 V enligt IEC 60947-1Signalledningskrets: 600 V CSA-certifieradSignalledningskrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 0,6 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 1,56 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | GLCCCRINACSADNVGOSTBVLROS (Lloyds register of shipping)ULUKCA |
| Anslutningar - plintar: | Kraftkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeKraftkrets: skruvklämmor 2 kabel/kablar 1...2,5 mm²flexibel med kabeländeKraftkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solid utan kabeländeKraftkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...2,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | Kraftkrets: 1,7 N.m - på skruvklämmor - med spårskruvmejsel Ø 6 mmKraftkrets: 1,7 N.m - på skruvklämmor - med stjärnskruvmejsel Philips nr 2Styrkrets: 1,7 N.m - på skruvklämmor - med spårskruvmejsel Ø 6 mmStyrkrets: 1,7 N.m - på skruvklämmor - med stjärnskruvmejsel Philips nr 2Styrkrets: 1,7 N.m - på skruvklämmor - med Pozidriv-skruvmejsel nr 2Kraftkrets: 2,5 N.m - på skruvklämmor - med Pozidriv-skruvmejsel nr 2 |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd skyddsmodul |
|---|---|
| Styrkretsspänningsgränser: | 0,3...0,6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 70 VA 60 Hz cos phi 0,75 (vid 20 °C)70 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Hållkraftförbrukning i VA: | 7,5 VA 60 Hz cos phi 0,3 (vid 20 °C)7 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt kopplad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta brytström: | 5 mA för signalledningskrets |
| Minsta brytspänning: | 17 V för signalledningskrets |
| Överlappningsfri tid: | 1,5 ms vid frånkoppling mellan NC och NO-kontakt1,5 ms vid tillkoppling mellan NC och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalledningskrets |
| Kontaktkompatibilitet: | M6 |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 85 mm |
| Bredd: | 45 mm |
| Djup: | 92 mm |
| Produktvikt: | 0,365 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110249941 |
|---|
