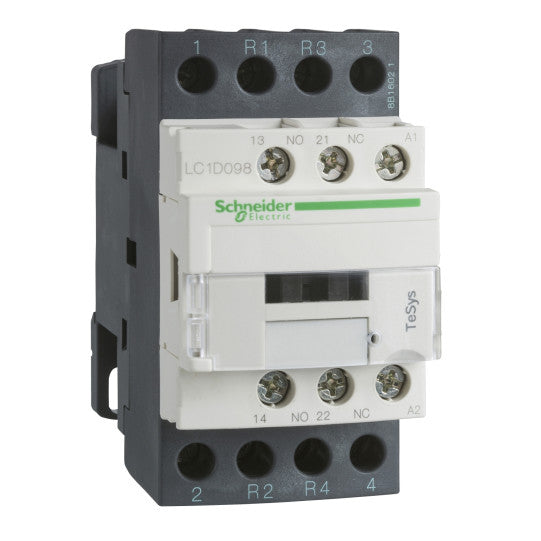

TeSys D kontaktor - 4P(2 SL + 2 BR) - AC-1 - <= 440 V 20 A - 24 V DC spole - LC1D098BL
SKU : LC1D098BL
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P(2 SL + 2 BR) - AC-1 - <= 440 V 20 A - 24 V DC spole - LC1D098BL
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 20 A (vid |
| Typ av styrkrets: | DC lågförbrukning |
| [Uc] styrkretsspänning: | 24 V DC |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 25 A (vid 60 °C) för strömkrets10 A (vid 60 °C) för signalkrets |
| Irms nominell tillkopplingsförmåga: | 250 A vid 440 V för strömkrets överensstämmer med IEC 60947140 A AC för signalkrets överensstämmer med IEC 60947-5-1250 A DC för signalkrets överensstämmer med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för strömkrets överensstämmer med IEC 60947 |
| [Icw] nominell korttidsström: | 105 A 40 °C - 10 s för strömkrets210 A 40 °C - 1 s för strömkrets30 A 40 °C - 10 min för strömkrets61 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets överensstämmer med IEC 60947-5-125 A gG vid 20 A gG vid |
| Genomsnittlig impedans: | 2,5 mOhm - Ith 25 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V överensstämmer med IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V överensstämmer med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 0,6 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 1,56 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | DIN-skenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | GOSTRINADNVCCCGLBVLROS (Lloyds register of shipping)ULCSAUKCA |
| Anslutningar - terminaler: | Strömkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm²flexibel med kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | Strömkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStrömkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Styrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Styrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2Strömkrets: 2,5 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2 |
| Driftstid: | 65,45...88,55 ms stängning20...30 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning överensstämmer med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning överensstämmer med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftfrekvens: | 3600 cykler/timme 60 °C |
| Spolteknik: | Inbyggd dubbelriktad diodundertryckare med toppbegränsning |
|---|---|
| Gränser för styrkretsens spänning: | 0,1...0,3 Uc (-40...70 °C):frånslag DC0,8...1,25 Uc (-40...60 °C):drift DC1...1,25 Uc (60...70 °C):drift DC |
| Tidskonstant: | 40 ms |
| Inkopplingsström i W: | 2,4 W (vid 20 °C) |
| Hållström i W: | 2,4 W vid 20 °C |
| Typ av hjälpkontakter: | typ mekaniskt sammankopplade 1 NO + 1 NC överensstämmer med IEC 60947-5-1 typ spegelkontakt 1 NC överensstämmer med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1,5 ms vid frånkoppling mellan NC- och NO-kontakt1,5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M5 |
| Kompatibilitetskod: | LC1D |
| IP-klassning: | IP20 framsida överensstämmer med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH överensstämmer med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandtålighet: | 850 °C överensstämmer med IEC 60695-2-1 |
| Flamskyddsmedel: | V1 överensstämmer med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 85 mm |
| Bredd: | 45 mm |
| Djup: | 99 mm |
| Produktvikt: | 0,525 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110447095 |
|---|
