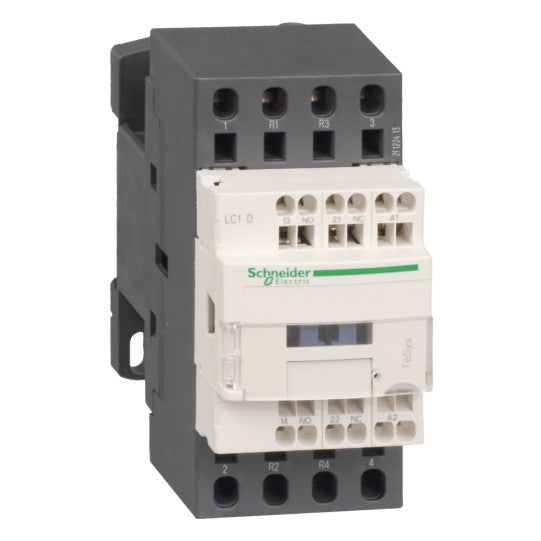

TeSys D kontaktor - 4P(2 SL + 2 BR) - AC-1 - <= 440 V 40 A - 48 V AC spole - LC1D2583E7
SKU : LC1D2583E7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P(2 SL + 2 BR) - AC-1 - <= 440 V 40 A - 48 V AC spole - LC1D2583E7
BESKRIVNING
| Produktsortiment: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Produkt- eller komponenttyp: | Kontaktor |
| Kort beskrivning av enhet: | LC1D |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontakt sammansättning: | 2 NO + 2 NC |
| [Ue] nominell driftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] nominell driftström: | 40 A (vid |
| Manöverkrets, typ: | AC vid 50/60 Hz |
| [Uc] manöverkretsspänning: | 48 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impuls tålspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets40 A (vid 60 °C) för effektkrets |
| Irms nominell brytförmåga: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1450 A vid 440 V för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 450 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttids tålström: | 240 A 40 °C - 10 s för effektkrets380 A 40 °C - 1 s för effektkrets50 A 40 °C - 10 min för effektkrets120 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associerad säkring: | 10 A gG för signalkrets enligt IEC 60947-5-163 A gG vid 40 A gG vid |
| Genomsnittlig impedans: | 2 mOhm - Ith 40 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt IEC 60947-4-1Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 1,4 Mcykler 40 A AC-1 vid Ue |
| Effektförlust per pol: | 3,2 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | GOSTCSALROS (Lloyds register of shipping)DNVRINAGLBVCCCULUKCA |
| Anslutningar - plintar: | Manöverkrets: fjäderklämmor 1 kabel (s) 2,5 mm²flexibel utan kabeländeManöverkrets: fjäderklämmor 2 kabel (s) 2,5 mm²flexibel utan kabeländeEffektkrets: fjäderklämmor 1 kabel (s) 10 mm²flexibel utan kabelände |
| Drifttid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetssäkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Manöverkrets spänningsgränser: | 0,3...0,6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 70 VA 60 Hz cos phi 0,75 (vid 20 °C)70 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Hållström i VA: | 7,5 VA 60 Hz cos phi 0,3 (vid 20 °C)7 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt kopplad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Ej överlappande tid: | 1,5 ms vid frånkoppling mellan NC och NO kontakt1,5 ms vid tillkoppling mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M6 |
| Kompatibilitetskod: | LC1D |
| Kapslingsklass IP: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn i 11 msStötar kontaktor öppen: 8 Gn i 11 ms |
| Höjd: | 105 mm |
| Bredd: | 45 mm |
| Djup: | 99 mm |
| Produktvikt: | 0,425 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110727494 |
|---|
