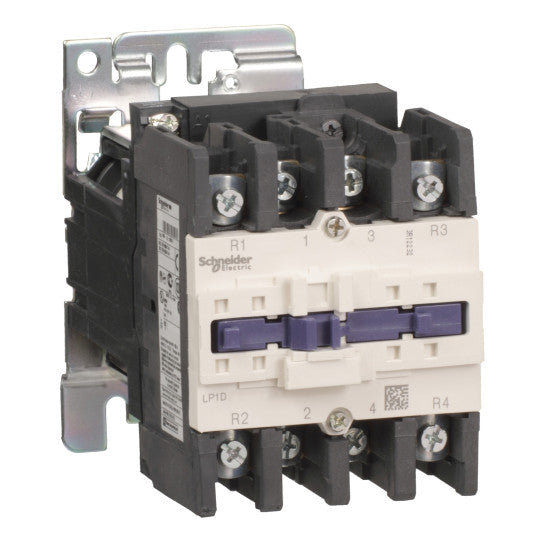

TeSys D kontaktor - 4P(4 NO) - AC-1 - <= 440 V 125 A - 24 V DC spole - LP1D80004BD
SKU : LP1D80004BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P(4 NO) - AC-1 - <= 440 V 125 A - 24 V DC spole - LP1D80004BD
BESKRIVNING
| Produktserie: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Typ av produkt eller komponent: | Kontaktor |
| Kort namn på enhet: | LP1D |
| Kontaktortillämpning: | Resistiv belastning |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontakt sammansättning: | 4 NO |
| [Ue] nominell driftspänning: | Manöverkrets: Manöverkrets: |
| [Ie] nominell driftström: | 125 A (vid |
| Manöverkretsens typ: | DC DC standard |
| [Uc] manöverkretsspänning: | 24 V DC |
| Spoltyp: | DC-standard |
| [Uimp] nominell impuls tål spänning: | 8 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 125 A (vid 60 °C) för manöverkrets |
| Irms märkström för tillkoppling: | 1100 A vid 440 V för manöverkretsen enligt IEC 60947 |
| Nominell brytförmåga: | 1100 A vid 440 V för manöverkretsen enligt IEC 60947 |
| [Icw] Nominell kortvarig tålighetsström: | 135 A 40 °C - 10 min för manöverkrets320 A 40 °C - 1 min för manöverkrets640 A 40 °C - 10 s för manöverkrets990 A 40 °C - 1 s för manöverkrets |
| Associated fuse rating: | 200 A gG vid 160 A gG vid |
| Medelimpedans: | 0.8 mOhm - Ith 125 A 50 Hz för manöverkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradStrömkrets: 1000 V enligt IEC 60947-4-1 |
| Elektrisk hållbarhet: | 0.8 Mcycles 125 A AC-1 vid Ue |
| Effektförlust per pol: | 12.5 W AC-1 |
| Skyddskåpa: | Utan |
| Monteringsstöd: | Skentallrik |
| Standarder: | CSA C22.2 nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | BVCCCCSADNVEACGLLROS (Lloyds register of shipping)ULUKCA |
| Anslutningar - plintar: | Manöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeManöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidManöverkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solidManöverkrets: anslutning 1 kabel(ar) 4...50 mm²flexibel utan kabeländeManöverkrets: anslutning 2 kabel(ar) 4...25 mm²flexibel utan kabeländeManöverkrets: anslutning 1 kabel(ar) 4...50 mm²flexibel med kabeländeManöverkrets: anslutning 2 kabel(ar) 4...16 mm²flexibel med kabeländeManöverkrets: anslutning 1 kabel(ar) 4...50 mm²solidManöverkrets: anslutning 2 kabel(ar) 4...25 mm²solidManöverkrets: skruvklämmor 1 kabel(ar) 1...2.5 mm²flexibel med kabelände |
| Åtdragningsmoment: | Manöverkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmManöverkrets: 1.2 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Manöverkrets: 12 N.m - på anslutning - med skruvmejsel flat Ø 6 till Ø 8 mmManöverkrets: 12 N.m - på anslutning sexkantskruvhuvud 4 mm |
| Drifttid: | 6...20 ms öppning20...35 ms stängning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 4 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Manöverkretsens spänningsgränser: | 0.1...0.3 Uc (-40...70 °C):frånkoppling DC0.85...1.1 Uc (-40...55 °C):drift DC1...1.1 Uc (55...70 °C):drift DC |
| Tidskonstant: | 75 ms |
| Startström i W: | 22 W vid 20 °C |
| Hållström i W: | 22 W vid 20 °C |
| Kontaktkompatibilitet: | M4 |
| Kompatibilitetskod: | LP1D |
| Kapslingsklass IP: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskyddsmedel: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 3 Gn, 5...300 HzStötar kontaktor öppen: 8 Gn för 11 msStötar kontaktor stängd: 10 Gn för 11 ms |
| Höjd: | 127 mm |
| Bredd: | 96 mm |
| Djup: | 181 mm |
| Produktvikt: | 2.685 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh förordning |
| EAN-kod: | 3389110234312 |
|---|
