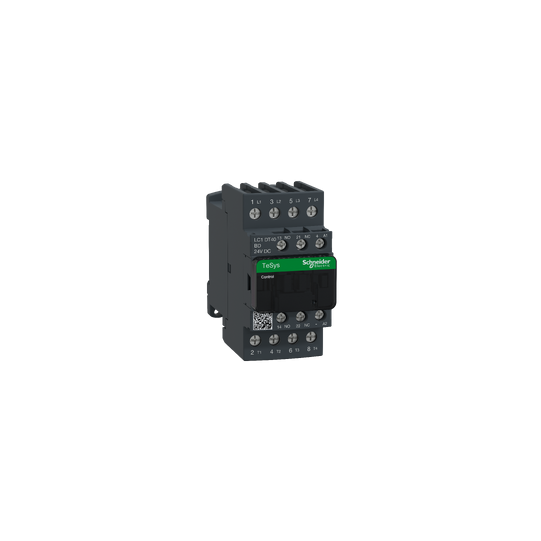

TeSys D kontaktor - 4P(4 NO) - AC-1 - <= 440 V 40 A - 24 V DC standardspole - LC1DT40BD
SKU : LC1DT40BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P(4 NO) - AC-1 - <= 440 V 40 A - 24 V DC standardspole - LC1DT40BD
BESKRIVNING
| Produktsortiment: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Beskrivning av poler: | 4P |
| Polkontaktsammansättning: | 4 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 40 A (vid |
| Manöverkretsens typ: | DC standard |
| [Uc] manöverkretsspänning: | 24 V DC |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets40 A (vid 60 °C) för strömkrets |
| Irms nominell slutningsförmåga: | 140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1450 A vid 440 V för strömkrets i enlighet med IEC 60947 |
| Nominell brytförmåga: | 450 A vid 440 V för strömkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 50 A 40 °C - 10 min för strömkrets120 A 40 °C - 1 min för strömkrets240 A 40 °C - 10 s för strömkrets380 A 40 °C - 1 s för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associerad säkringsklassning: | 10 A gG för signalkrets i enlighet med IEC 60947-5-163 A gG vid 40 A gG vid |
| Genomsnittlig impedans: | 2 mOhm - Ith 40 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifieradStrömkrets: 690 V i enlighet med IEC 60947-4-1 |
| Elektrisk hållbarhet: | 1.4 Mcykler 40 A AC-1 vid Ue |
| Effektförlust per pol: | 3.2 W AC-1 |
| Skyddande kåpa: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | CSAULRINAGOSTLROS (Lloyds register of shipping)BVGLDNVCCC |
| Anslutningar - terminaler: | Manöverkrets: skruvklämmor 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeManöverkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeManöverkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solid utan kabeländeManöverkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid utan kabeländeStrömkrets: anslutning 1 kabel/kablar 2.5...10 mm²flexibel utan kabeländeStrömkrets: anslutning 2 kabel/kablar 2.5...10 mm²flexibel utan kabeländeStrömkrets: anslutning 1 kabel/kablar 2.5...10 mm²flexibel med kabeländeStrömkrets: anslutning 2 kabel/kablar 2.5...10 mm²flexibel med kabeländeStrömkrets: anslutning 1 kabel/kablar 2.5...16 mm²solid utan kabeländeStrömkrets: anslutning 2 kabel/kablar 2.5...16 mm²solid utan kabelände |
| Åtdragningsmoment: | Manöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmManöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Strömkrets: 1.7 N.m - på anslutning - med skruvmejsel flat Ø 6 mmStrömkrets: 1.7 N.m - på anslutning - med skruvmejsel Philips No 2Manöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Strömkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Drifttid: | 16...24 ms öppning53.55...72.45 ms stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsande diodundertryckare |
|---|---|
| Manöverkretsspänningsgränser: | 0.1...0.25 Uc (-40...70 °C):frånkoppling DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Tidskonstant: | 28 ms |
| Startström i W: | 5.4 W (vid 20 °C) |
| Hållström i W: | 5.4 W vid 20 °C |
| Hjälpkontaktstyp: | typ mekaniskt länkade 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M7 |
| Kompatibilitetskod: | LC1D |
| Kapslingsklass IP: | IP20 frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med effektreduktion |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamskyddsmedel: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn under 11 msStötar kontaktor öppen: 8 Gn under 11 ms |
| Höjd: | 91 mm |
| Bredd: | 45 mm |
| Djup: | 107 mm |
| Produktvikt: | 0.425 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110247855 |
|---|
