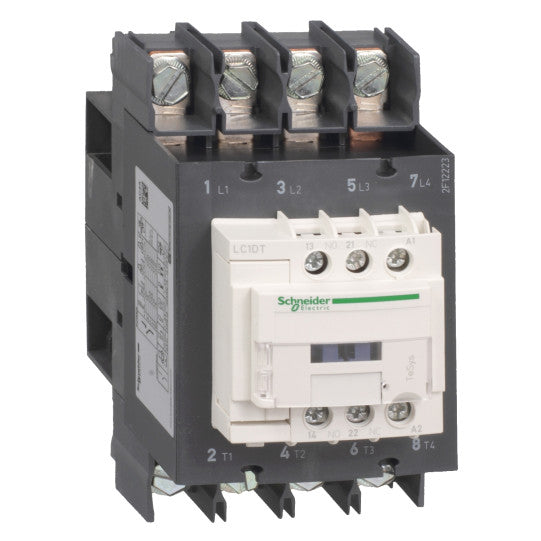

TeSys D kontaktor - 4P(4 slutande) - AC-1 - <= 440 V 60 A - 115 V AC 50/60 Hz spole - LC1DT60A6FE7
SKU : LC1DT60A6FE7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P(4 slutande) - AC-1 - <= 440 V 60 A - 115 V AC 50/60 Hz spole - LC1DT60A6FE7
BESKRIVNING
| Produktsortiment: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Typ av produkt eller komponent: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv belastning |
| Användarkategori: | AC-1 |
| Beskrivning av poler: | 4P |
| Kontaktkomposition för pol: | 4 NO |
| Märkspänning Ue: | Strömkrets: Strömkrets: |
| Märkdriftström Ie: | 60 A (vid |
| Styrkretstyp: | AC vid 50/60 Hz |
| Styrkretsspänning Uc: | 115 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| Märkimpulsspänning Uimp: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| Konventionell termisk ström för fri luft Ith: | 10 A (vid 60 °C) för signalkrets60 A (vid 60 °C) för strömkrets |
| Irms märkanslutningskapacitet: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1800 A vid 440 V för strömkrets enligt IEC 60947 |
| Märkbrottkapacitet: | 800 A vid 440 V för strömkrets enligt IEC 60947 |
| Icw märk korttidsmotståndsström: | 320 A 40 °C - 10 s för strömkrets720 A 40 °C - 1 s för strömkrets72 A 40 °C - 10 min för strömkrets165 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-180 A gG vid 80 A gG vid |
| Genomsnittlig impedans: | 1,6 mOhm - Ith 60 A 50 Hz för strömkrets |
| Ui märk isolationsspänning: | Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifieradStrömkrets: 690 V enligt IEC 60947-4-1 |
| Elektrisk livslängd: | 1,4 Mcykler 60 A AC-1 vid Ue |
| Effektförlust per pol: | 5,8 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | GOSTDNVRINALROS (Lloyds register of shipping)GLBVULCSACCC |
| Anslutningar - plintar: | Kontrollkrets: kabelskor (yttre diameter: 8 mm) Strömkrets: kabelskor (yttre diameter: 16,5 mm) |
| Åtdragningsmoment: | Styrkrets: 1,7 N.m - på ringkabelskor - med platt skruvmejsel Ø 6 mm M3.5Styrkrets: 1,7 N.m - på ringkabelskor - med Philips skruvmejsel nr 2 M3.5Strömkrets: 6 N.m - på ringkabelskor M6 |
| Driftstid: | 4...19 ms öppning12...26 ms stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 6 Mcykler |
| Maximal driftshastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Gränser för styrkretsspänning: | 0,3...0,6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 140 VA 60 Hz cos phi 0,75 (vid 20 °C)160 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Effektförbrukning vid kvarhållning i VA: | 13 VA 60 Hz cos phi 0,3 (vid 20 °C)15 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 4...5 W vid 50/60 Hz |
| Typ av hjälpkontakter: | typ mekaniskt kopplad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta brytström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1,5 ms vid frånkoppling mellan NC- och NO-kontakt1,5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M6 |
| Kompatibilitetskod: | LC1D |
| Kapslingsklass IP: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur vid drift: | -40...60 °C60...70 °C med sänkning |
| Omgivande lufttemperatur vid lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn under 11 msStötar kontaktor öppen: 10 Gn under 11 ms |
| Höjd: | 122 mm |
| Bredd: | 70 mm |
| Djup: | 120 mm |
| Produktvikt: | 1,09 kg |
| REACh fri från SVHC: | JaEU RoHS-direktiv |
| EAN-kod: | 3389118329744 |
|---|
