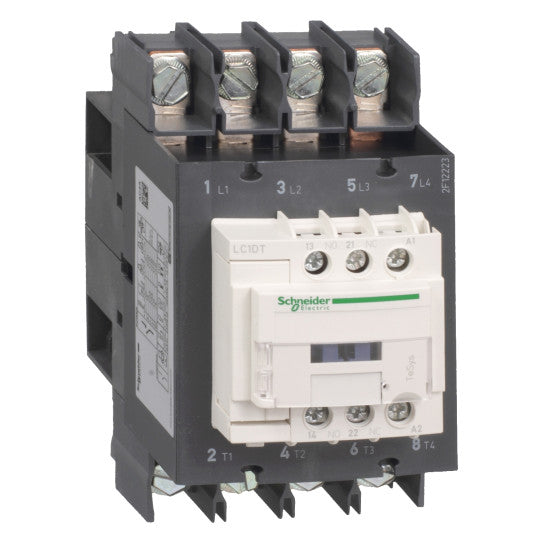

TeSys D kontaktor - 4P(4 NO) - AC-1 - <= 440 V 60 A - 230 V AC 50/60 Hz spole - LC1DT60A6P7
SKU : LC1DT60A6P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 4P(4 NO) - AC-1 - <= 440 V 60 A - 230 V AC 50/60 Hz spole - LC1DT60A6P7
BESKRIVNING
| Produktsortiment: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv last |
| Användarkategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 60 A (vid |
| Manöverkretsens typ: | AC vid 50/60 Hz |
| [Uc] manöverkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets60 A (vid 60 °C) för effektkrets |
| Irms nominell brytförmåga: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1800 A vid 440 V för effektkrets enligt IEC 60947 |
| Nominell brytförmåga: | 800 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 320 A 40 °C - 10 s för effektkrets720 A 40 °C - 1 s för effektkrets72 A 40 °C - 10 min för effektkrets165 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-180 A gG vid 80 A gG vid |
| Genomsnittlig impedans: | 1.6 mOhm - Ith 60 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifieradEffektkrets: 690 V enligt IEC 60947-4-1 |
| Elektrisk hållbarhet: | 1.4 Mcykler 60 A AC-1 vid Ue |
| Effektförlust per pol: | 5.8 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlåtSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | CSAGOSTDNVRINABVCCCULGLLROS (Lloyds register of shipping) |
| Anslutningar - terminaler: | Styrkrets: kabelskor (yttre diameter: 8 mm) Effektkrets: kabelskor (yttre diameter: 16.5 mm) |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på kabelskor - med skruvmejsel platt Ø 6 mm M3.5Styrkrets: 1.7 N.m - på kabelskor - med skruvmejsel Philips No 2 M3.5Effektkrets: 6 N.m - på kabelskor M6 |
| Driftstid: | 4...19 ms öppning12...26 ms stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 6 Mcykler |
| Maximal driftfrekvens: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Manöverkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånslag AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 140 VA 60 Hz cos phi 0.75 (vid 20 °C)160 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 13 VA 60 Hz cos phi 0.3 (vid 20 °C)15 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 4...5 W vid 50/60 Hz |
| Hjälpkontaktstyp: | mekaniskt länkad typ 1 NO + 1 NC enligt IEC 60947-5-1 spegelkontakt typ 1 NC enligt IEC 60947-4-1 |
| Signalkretsens frekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC och NO kontakt1.5 ms vid tillkoppling mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M6 |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor stängd: 15 Gn för 11 msStötar kontaktor öppen: 10 Gn för 11 ms |
| Höjd: | 122 mm |
| Bredd: | 70 mm |
| Djup: | 120 mm |
| Produktvikt: | 1.09 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh fri från SVHC |
| EAN-kod: | 3389118329829 |
|---|
