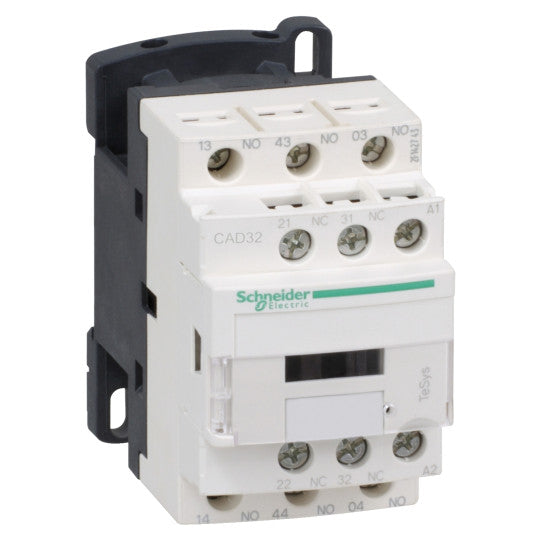

TeSys D kontrollrelä - 3 NO + 2 NC - <= 690 V - 110 V DC standardspole - CAD32FD
SKU : CAD32FD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontrollrelä - 3 NO + 2 NC - <= 690 V - 110 V DC standardspole - CAD32FD
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktsortiment: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Typ av produkt eller komponent: | Kontrollrelä |
| Kort namn på enhet: | CAD |
| Applikation kontaktor: | Kontrollkrets |
| Användarkategori: | AC-15DC-13AC-14 |
|---|---|
| Pol kontaktkomposition: | 3 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkretsens typ: | DC standard |
| [Uc] styrkretsspänning: | 110 V DC |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström vid fri luft: | 10 A (vid 60 °C) |
| Irms märkanslutningsförmåga: | 140 A AC överensstämmer med IEC 60947-5-1250 A DC överensstämmer med IEC 60947-5-1 |
| [Icw] nominell korttids-tålström: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklassificering: | 10 A gG överensstämmer med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V överensstämmer med IEC 60947-5-1 |
| Monteringsstöd: | DIN-skenaPlatta |
| Anslutningar – terminaler: | Skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeSkruvklämmor 1 kabel/kablar 1...4 mm²massiv utan kabeländeSkruvklämmor 2 kabel/kablar 1...4 mm²massiv utan kabelände |
| Åtdragningsmoment: | 1.2 N.m - på skruvklämmor - med skruvmejsel Philips Nr 21.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.2 N.m - på skruvklämmor - med skruvmejsel pozidriv Nr 2 |
| Gränser för styrkretsens spänning: | 0.1...0.25 Uc (-40...70 °C):frånslag DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Drifttid: | 53...72 ms spolkraftpåslag och NO stängning16...24 ms spoleffektavslag och NO öppning47...63 ms spolkraftpåslag och NC öppning15...25 ms spoleffektavslag och NC stängning |
| Mekanisk livslängd: | 30 Mcykler |
| Maximal drifthastighet: | 180 cyk/min |
| Tidskonstant: | 28 ms |
| Startström i W: | 5.4 W (vid 20 °C) |
| Hållström i W: | 5.4 W vid 20 °C |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Icke-överlappningstid: | 1.5 ms vid tillslag mellan NC och NO kontakt1.5 ms vid frånslag mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Chocker kontrollrelä öppet: 10 Gn i 11 ms enligt IEC 60068-2-27Chocker kontrollrelä stängt: 15 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontrollrelä öppet: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontrollrelä stängt: 4 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 93 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | CSAULUKCA |
| IP-kapslingsklass: | IP2x frontpanel enligt VDE 0106 |
| Skyddsbehandling: | TH överensstämmer med IEC 60068 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Kod EAN: | 3389110404203 |
|---|
