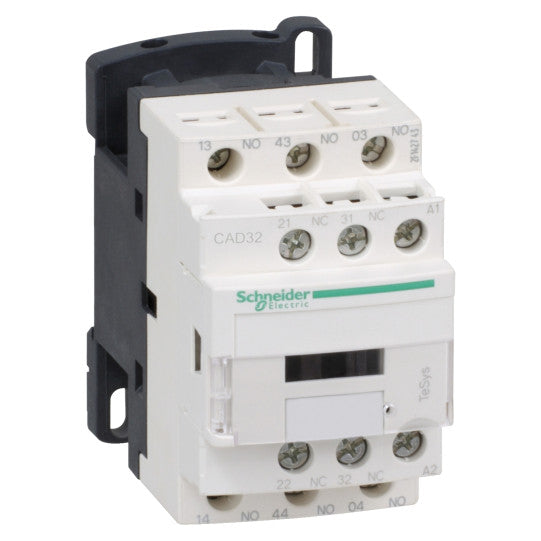

TeSys D kontrollrelä - 3 NO + 2 NC - <= 690 V - 24 V AC standardspole - CAD32B7
SKU : CAD32B7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontrollrelä - 3 NO + 2 NC - <= 690 V - 24 V AC standardspole - CAD32B7
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktserie: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Typ av produkt eller komponent: | Kontrollrelä |
| Kort namn på enhet: | CAD |
| Applikation kontaktor: | Styrkrets |
| Användarkategori: | AC-14AC-15DC-13 |
|---|---|
| Pol kontaktkomposition: | 3 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 24 V AC 50/60 Hz |
| [Uimp] nominell impuls tålspänning: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms nominell brytförmåga: | 140 A AC överensstämmer med IEC 60947-5-1250 A DC överensstämmer med IEC 60947-5-1 |
| [Icw] nominell korttids tålström: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklassning: | 10 A gG överensstämmer med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL certifierad600 V CSA certifierad690 V överensstämmer med IEC 60947-5-1 |
| Monteringsstöd: | PlåtSkena |
| Anslutningar - terminaler: | Skruvklämma 1 kabel(ar) 1...4 mm²flexibel utan kabeländeSkruvklämma 2 kabel(ar) 1...4 mm²flexibel utan kabeländeSkruvklämma 1 kabel(ar) 1...4 mm²flexibel med kabeländeSkruvklämma 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeSkruvklämma 1 kabel(ar) 1...4 mm²solid utan kabeländeSkruvklämma 2 kabel(ar) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | 1.2 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.2 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2 |
| Gränser för styrkretsspänning: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Drifttid: | 12...22 ms spolaktivering och NO-stängning4...12 ms spole avaktivering och NO-öppning4...19 ms spolaktivering och NC-öppning6...17 ms spole avaktivering och NC-stängning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 180 cyk/mn |
| Inkopplingsström i VA: | 70 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 8 VA 50 Hz (vid 20 °C) |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Överlappningsfri tid: | 1.5 ms vid aktivering mellan NC och NO kontakt1.5 ms vid avaktivering mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Stötar kontrollrelä öppet: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontrollrelä stängt: 15 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontrollrelä öppet: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontrollrelä stängt: 4 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 84 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | CSAULUKCA |
| IP-kapslingsklass: | IP2x framsida enligt VDE 0106 |
| Skyddsbehandling: | TH enligt IEC 60068 |
| Omgivande lufttemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| Code EAN: | 3389110399219 |
|---|
