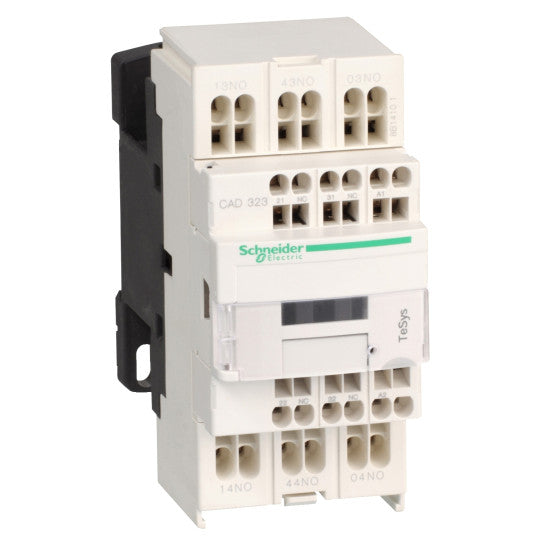

TeSys D styrrelä - 3 slutande + 2 brytande - <= 690 V - 24 V DC lågförbrukningsspole - CAD323BL
SKU : CAD323BL
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D styrrelä - 3 slutande + 2 brytande - <= 690 V - 24 V DC lågförbrukningsspole - CAD323BL
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktsortiment: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Produkt eller komponenttyp: | Kontrollrelä |
| Enhets kortnamn: | CAD |
| Kontaktorapplikation: | Kontrollkrets |
| Användningskategori: | AC-14DC-13AC-15 |
|---|---|
| Pol kontaktkomposition: | 3 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkrets typ: | DC lågförbrukning |
| [Uc] styrkretsspänning: | 24 V DC |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms nominell brytkapacitet: | 140 A AC överensstämmer med IEC 60947-5-1250 A DC överensstämmer med IEC 60947-5-1 |
| [Icw] nominell korttids tålstörm: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Associerad säkringsklassificering: | 10 A gG överensstämmer med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V överensstämmer med IEC 60947-5-1 |
| Monteringsstöd: | PlattaSkena |
| Anslutningar - terminaler: | Fjäderanslutningar 1 kabel/kablar 1...2.5 mm²flexibel utan kabeländeFjäderanslutningar 2 kabel/kablar 1...2.5 mm²flexibel utan kabeländeFjäderanslutningar 1 kabel/kablar 1...2.5 mm²solid utan kabeländeFjäderanslutningar 2 kabel/kablar 1...2.5 mm²solid utan kabelände |
| Styrkretsens spänningsgränser: | 0.1...0.25 Uc (-40...70 °C):frånkoppling DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Drifttid: | 65...88 ms spole aktivering och NO stängning14...25 ms spole de-aktivering och NO öppning57...77 ms spole aktivering och NC öppning28...42 ms spole de-aktivering och NC stängning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 180 cykler/min |
| Tidskonstant: | 40 ms |
| Startkraft i W: | 2.4 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 2.4 W vid 20 °C |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Icke-överlappningstid: | 1.5 ms vid aktivering mellan NC och NO kontakt1.5 ms vid de-aktivering mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Chocker kontrollrelä öppet: 10 Gn i 11 ms enligt IEC 60068-2-27Chocker kontrollrelä stängt: 15 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontrollrelä öppet: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontrollrelä stängt: 4 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 99 mm |
| Bredd: | 45 mm |
| Djup: | 93 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | CSAULUKCA |
| IP-kapslingsklass: | IP2x överensstämmer med VDE 0106 |
| Skyddsbehandling: | TH överensstämmer med IEC 60068 |
| Omgivande lufttemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110820669 |
|---|
