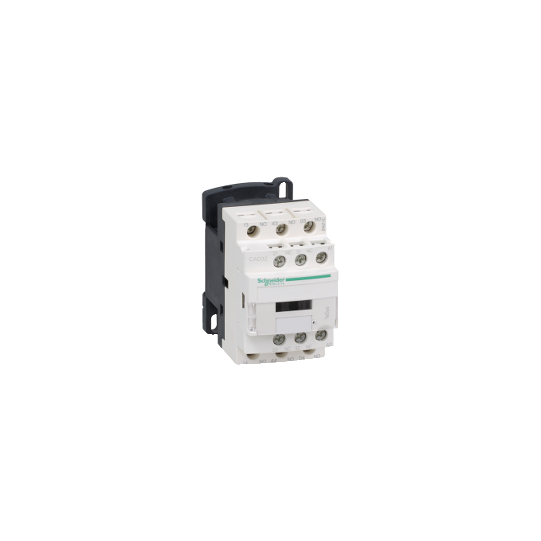

TeSys D kontrollrelä - 3 NO + 2 NC - <= 690 V - 24 V DC standardspole - CAD32BD
SKU : CAD32BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontrollrelä - 3 NO + 2 NC - <= 690 V - 24 V DC standardspole - CAD32BD
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktsortiment: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Produkt- eller komponenttyp: | Kontrollrelä |
| Enhetens kortnamn: | CAD |
| Kontaktortillämpning: | Kontrollkrets |
| Användarkategori: | DC-13AC-15AC-14 |
|---|---|
| Kontaktkonfiguration: | 3 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkretstyp: | DC standard |
| [Uc] styrkretsspänning: | 24 V DC |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms nominell brytförmåga: | 140 A AC överensstämmer med IEC 60947-5-1250 A DC överensstämmer med IEC 60947-5-1 |
| [Icw] nominell korttidsström: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklass: | 10 A gG överensstämmer med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V överensstämmer med IEC 60947-5-1 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeSkruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeSkruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | 1.2 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.2 N.m - på skruvklämmor - med skruvmejsel rak Ø 6 mm1.2 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2 |
| Styrkretsspänningsgränser: | 0.1...0.25 Uc (-40...70 °C):frånkoppling DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Drifttid: | 53...72 ms spole aktiveras och NO stängs16...24 ms spole deaktiveras och NO öppnas47...63 ms spole aktiveras och NC öppnas15...25 ms spole deaktiveras och NC stängs |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 180 cykler/min |
| Tidskonstant: | 28 ms |
| Startström i W: | 5.4 W (vid 20 °C) |
| Effektförbrukning i W: | 5.4 W vid 20 °C |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Icke-överlappningstid: | 1.5 ms vid aktivering mellan NC och NO kontakt1.5 ms vid deaktivering mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Stötar, kontrollrelä öppet: 10 Gn under 11 ms enligt IEC 60068-2-27Stötar, kontrollrelä stängt: 15 Gn under 11 ms enligt IEC 60068-2-27Vibrationer, kontrollrelä öppet: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer, kontrollrelä stängt: 4 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 93 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | ULCSAUKCA |
| IP-kapslingsklass: | IP2x front enligt VDE 0106 |
| Skyddsbehandling: | TH överensstämmer med IEC 60068 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110404166 |
|---|
