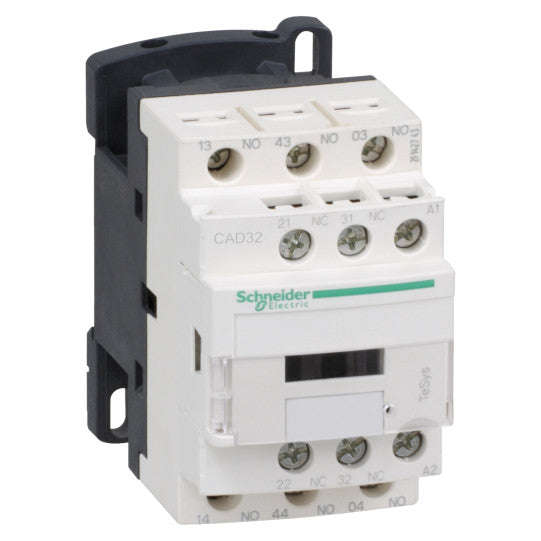

TeSys D hjälprelä - 3 slutande + 2 brytande - <= 690 V - 440 V AC standardspole - CAD32R7
SKU : CAD32R7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D hjälprelä - 3 slutande + 2 brytande - <= 690 V - 440 V AC standardspole - CAD32R7
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktsortiment: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Produkt- eller komponenttyp: | Kontrollrelä |
| Enhetens kortnamn: | CAD |
| Kontaktortillämpning: | Styrkrets |
| Användningskategori: | AC-15AC-14DC-13 |
|---|---|
| Polkontaktkomposition: | 3 NO + 2 NC |
| [Ue] märkt driftspänning: | |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 440 V AC 50/60 Hz |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms märkutlösningsförmåga: | 140 A AC enligt IEC 60947-5-1250 A DC enligt IEC 60947-5-1 |
| [Icw] nominell korttidsström: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklassning: | 10 A gG enligt IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V enligt IEC 60947-5-1 |
| Monteringsstöd: | DIN-skenaPlatta |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeSkruvklämmor 1 kabel/kablar 1...4 mm²massiv utan kabeländeSkruvklämmor 2 kabel/kablar 1...4 mm²massiv utan kabelände |
| Åtdragningsmoment: | 1.2 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.2 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2 |
| Spänningsgränser för styrkrets: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Drifttid: | 12...22 ms spolens spänningssättning och NO-stängning4...12 ms spolens avspänning och NO-öppning4...19 ms spolens spänningssättning och NC-öppning6...17 ms spolens avspänning och NC-stängning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 180 cykler/min |
| Startström i VA: | 70 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 8 VA 50 Hz (vid 20 °C) |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Icke-överlappningstid: | 1.5 ms vid tillslag mellan NC- och NO-kontakt1.5 ms vid frånslag mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Stötar öppet kontrollrelä: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar stängt kontrollrelä: 15 Gn i 11 ms enligt IEC 60068-2-27Vibrationer öppet kontrollrelä: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer stängt kontrollrelä: 4 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 84 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | CSAULUKCA |
| IP-skyddsgrad: | IP2x frontpanel enligt VDE 0106 |
| Skyddsbehandling: | TH enligt IEC 60068 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Arbetshöjd: | 0...3000 m |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110402049 |
|---|
