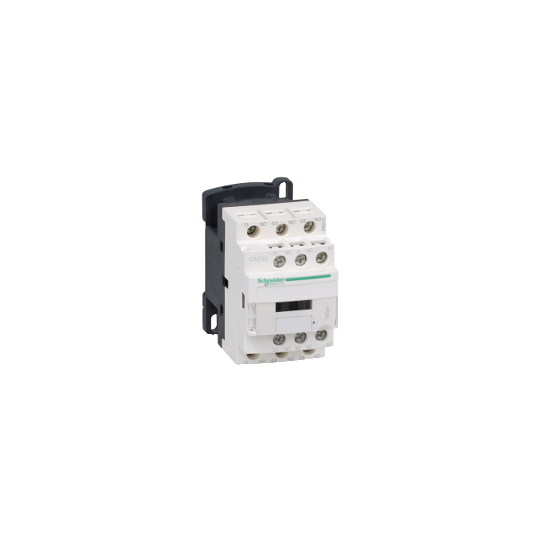

TeSys D hjälprelä - 3 slutande + 2 brytande - <= 690 V - 48 V DC standardspole - CAD32ED
SKU : CAD32ED
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D hjälprelä - 3 slutande + 2 brytande - <= 690 V - 48 V DC standardspole - CAD32ED
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktsortiment: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Produkt- eller komponenttyp: | Kontrollrelä |
| Enhetens kortnamn: | CAD |
| Kontaktortillämpning: | Kontrollkrets |
| Användarkategori: | DC-13AC-14AC-15 |
|---|---|
| Polkontaktkomposition: | 3 NO + 2 NC |
| [Ue] märksdriftspänning: | |
| Typ av styrkrets: | DC standard |
| [Uc] styrkretsspänning: | 48 V DC |
| [Uimp] märkimpulsspänning: | 6 kV i enlighet med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms märkanslutningsförmåga: | 140 A AC i enlighet med IEC 60947-5-1250 A DC i enlighet med IEC 60947-5-1 |
| [Icw] märk kortvarig tålighetsström: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklassning: | 10 A gG i enlighet med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V i enlighet med IEC 60947-5-1 |
| Monteringsstöd: | PlåtDIN-skena |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeSkruvklämmor 1 kabel(ar) 1...4 mm²solid utan kabeländeSkruvklämmor 2 kabel(ar) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | 1.2 N.m - på skruvklämmor - med skruvmejsel Philips No 21.2 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mm1.2 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Styrkretsspänningsgränser: | 0.1...0.25 Uc (-40...70 °C):frånslag DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Driftstid: | 53...72 ms spole aktiveras och NO-stängning16...24 ms spole deaktiveras och NO-öppning47...63 ms spole aktiveras och NC-öppning15...25 ms spole deaktiveras och NC-stängning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftshastighet: | 180 cykler/min |
| Tidskonstant: | 28 ms |
| Startström i W: | 5.4 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 5.4 W vid 20 °C |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Icke-överlappningstid: | 1.5 ms vid aktivering mellan NC och NO kontakt1.5 ms vid deaktivering mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Stötar kontrollrelä öppet: 10 Gn i 11 ms i enlighet med IEC 60068-2-27Stötar kontrollrelä stängt: 15 Gn i 11 ms i enlighet med IEC 60068-2-27Vibrationer kontrollrelä öppet: 2 Gn, 5...300 Hz i enlighet med IEC 60068-2-6Vibrationer kontrollrelä stängt: 4 Gn, 5...300 Hz i enlighet med IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 93 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | ULCSAUKCA |
| IP-kapslingsklass: | IP2x front i enlighet med VDE 0106 |
| Skyddsbehandling: | TH i enlighet med IEC 60068 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Hållbarhetsstatus för erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110404197 |
|---|
