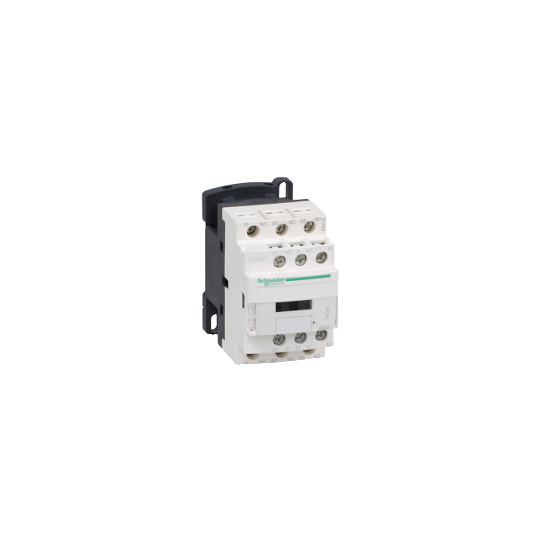

TeSys D hjälprelä - 3 slutande + 2 brytande - <= 690 V - 72 V DC standardspole - CAD32SD
SKU : CAD32SD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D hjälprelä - 3 slutande + 2 brytande - <= 690 V - 72 V DC standardspole - CAD32SD
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktsortiment: | TeSys D kontrollrelä |
| Produktnamn: | TeSys CAD |
| Typ av produkt eller komponent: | Kontrollrelä |
| Kort namn på enhet: | CAD |
| Kontaktortillämpning: | Styrkrets |
| Användarkategori: | DC-13AC-15AC-14 |
|---|---|
| Polkontaktsammansättning: | 3 NO + 2 NC |
| [Ue] nominell driftspänning: | |
| Styrkretstyp: | DC standard |
| [Uc] styrkretsspänning: | 72 V DC |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms märkbar anslutningskapacitet: | 140 A AC överensstämmer med IEC 60947-5-1250 A DC överensstämmer med IEC 60947-5-1 |
| [Icw] nominell korttids tålstörm: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklass: | 10 A gG överensstämmer med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V överensstämmer med IEC 60947-5-1 |
| Monteringsstöd: | SkenaPlatta |
| Anslutningar - terminaler: | Skruvklämmor 1 kabel (er) 1...4 mm²flexibel utan kabeländeSkruvklämmor 2 kabel (er) 1...4 mm²flexibel utan kabeländeSkruvklämmor 1 kabel (er) 1...4 mm²flexibel med kabeländeSkruvklämmor 2 kabel (er) 1...2.5 mm²flexibel med kabeländeSkruvklämmor 1 kabel (er) 1...4 mm²solid utan kabeländeSkruvklämmor 2 kabel (er) 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | 1.2 N.m - på skruvklämmor - med skruvmejsel Philips nr 21.2 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mm1.2 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2 |
| Spänningsgränser för styrkrets: | 0.1...0.25 Uc (-40...70 °C):frånslag DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Drifttid: | 53...72 ms spole på och NO-stängning16...24 ms spole av och NO-öppning47...63 ms spole på och NC-öppning15...25 ms spole av och NC-stängning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftshastighet: | 180 cykler/minut |
| Tidskonstant: | 28 ms |
| Startström i W: | 5.4 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 5.4 W vid 20 °C |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Överlappningsfri tid: | 1.5 ms vid påslagning mellan NC och NO kontakt1.5 ms vid frånslagning mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Stötar kontrollrelä öppet: 10 Gn i 11 ms enligt IEC 60068-2-27Stötar kontrollrelä stängt: 15 Gn i 11 ms enligt IEC 60068-2-27Vibrationer kontrollrelä öppet: 2 Gn, 5...300 Hz enligt IEC 60068-2-6Vibrationer kontrollrelä stängt: 4 Gn, 5...300 Hz enligt IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 93 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | CSAULUKCA |
| IP-skyddsklass: | IP2x frontyta enligt VDE 0106 |
| Skyddsbehandling: | TH överensstämmer med IEC 60068 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110405385 |
|---|
