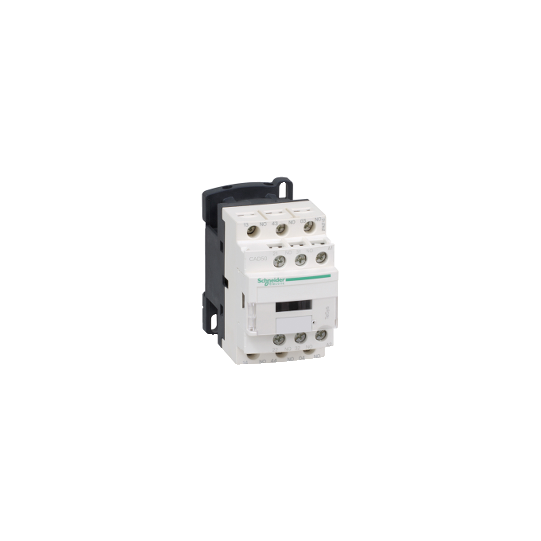

TeSys D hjälprelä - 5 NO - <= 690 V - 110 V AC standardspole - CAD50F7
SKU : CAD50F7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D hjälprelä - 5 NO - <= 690 V - 110 V AC standardspole - CAD50F7
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktområde: | TeSys D styrrelä |
| Produktnamn: | TeSys CAD |
| Produkt- eller komponenttyp: | Styrrelä |
| Kort namn på enhet: | CAD |
| Kontaktorapplikation: | Styrkrets |
| Användarkategori: | DC-13AC-15AC-14 |
|---|---|
| Kontaktposition: | 5 slutande |
| [Ue] nominell driftspänning: | |
| Styrkretsens typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 110 V AC 50/60 Hz |
| [Uimp] nominell impulsöverspänning: | 6 kV överensstämmer med IEC 60947 |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) |
| Irms nominell brytförmåga: | 140 A AC överensstämmer med IEC 60947-5-1250 A DC överensstämmer med IEC 60947-5-1 |
| [Icw] nominell korttidsström: | 100 A - 1 s120 A - 500 ms140 A - 100 ms |
| Tillhörande säkringsklassificering: | 10 A gG överensstämmer med IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V UL-certifierad600 V CSA-certifierad690 V överensstämmer med IEC 60947-5-1 |
| Monteringsfäste: | DIN-skenaPlatta |
| Anslutningar - plintar: | Skruvanslutningsplintar 1 kabel/kablar 1...4 mm²flexibel utan kabelskoSkruvanslutningsplintar 2 kabel/kablar 1...4 mm²flexibel utan kabelskoSkruvanslutningsplintar 1 kabel/kablar 1...4 mm²flexibel med kabelskoSkruvanslutningsplintar 2 kabel/kablar 1...2.5 mm²flexibel med kabelskoSkruvanslutningsplintar 1 kabel/kablar 1...4 mm²solid utan kabelskoSkruvanslutningsplintar 2 kabel/kablar 1...4 mm²solid utan kabelsko |
| Åtdragningsmoment: | 1.2 N.m - på skruvanslutningsplintar - med skruvmejsel Philips nr 21.2 N.m - på skruvanslutningsplintar - med skruvmejsel rak Ø 6 mm1.2 N.m - på skruvanslutningsplintar - med skruvmejsel Pozidriv nr 2 |
| Styrkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånslag AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Driftstid: | 12...22 ms spolens spänningssättning och slutande kontaktslutning4...12 ms spolens spänningsavbrott och slutande kontaktöppning |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftshastighet: | 180 cykler/min |
| Startström i VA: | 70 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 8 VA 50 Hz (vid 20 °C) |
| Minsta kopplingsspänning: | 17 V |
| Minsta kopplingsström: | 5 mA |
| Överlappningsfri tid: | 1.5 ms vid spänningssättning mellan brytande och slutande kontakt1.5 ms vid spänningsavbrott mellan brytande och slutande kontakt |
| Isolationsresistans: | > 10 MOhm |
| Mekanisk robusthet: | Stötar styrrelä öppet: 10 Gn i 11 ms överensstämmer med IEC 60068-2-27Stötar styrrelä stängt: 15 Gn i 11 ms överensstämmer med IEC 60068-2-27Vibrationer styrrelä öppet: 2 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6Vibrationer styrrelä stängt: 4 Gn, 5...300 Hz överensstämmer med IEC 60068-2-6 |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 84 mm |
| Produktvikt: | 0.58 kg |
| Kompatibilitetskod: | CAD |
| Standarder: | BS 4794EN 60947-5IEC 60947-5-1NF C 63-140VDE 0660IEC 60335-1 |
|---|---|
| Produktcertifieringar: | ULCSAUKCA |
| IP-skyddsklass: | IP2x frontpanel överensstämmer med VDE 0106 |
| Skyddsbehandling: | TH överensstämmer med IEC 60068 |
| Omgivningstemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur vid förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| REACh-förordning: | Fri från ämnen av mycket hög betänklighet över tröskelvärdetEU RoHS-direktiv |
| EAN-kod: | 3389110402940 |
|---|
