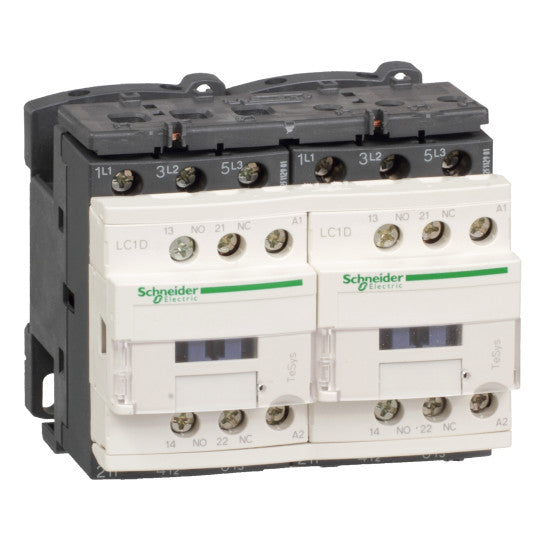

TeSys D vändande kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V DC spole - LC2D12BLV
SKU : LC2D12BLV
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D vändande kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V DC spole - LC2D12BLV
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Reverserande kontaktor |
| Enhetens kortnamn: | LC2D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användarkategori: | AC-3AC-1 |
| Enhetspresentation: | Förmonterad med reverserande kraftsamlingsskena |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 25 A (vid 12 A (vid |
| Motoreffekt kW: | 3 kW vid 220...230 V AC 50 Hz5.5 kW vid 380...400 V AC 50 Hz5.5 kW vid 415...440 V AC 50 Hz7.5 kW vid 500 V AC 50 Hz7.5 kW vid 660...690 V AC 50 Hz |
| Motoreffekt hk: | 1 hp vid 115 V AC 60 Hz för 1-fas motorer2 hp vid 230/240 V AC 60 Hz för 1-fas motorer3 hp vid 200/208 V AC 60 Hz för 3-fas motorer3 hp vid 230/240 V AC 60 Hz för 3-fas motorer7.5 hp vid 460/480 V AC 60 Hz för 3-fas motorer10 hp vid 575/600 V AC 60 Hz för 3-fas motorer |
| Styrkretsens typ: | DC lågförbrukning |
| [Uc] styrkretsspänning: | 24 V DC |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets25 A (vid 60 °C) för strömkrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 30 A 40 °C - 10 min för strömkrets61 A 40 °C - 1 min för strömkrets105 A 40 °C - 10 s för strömkrets210 A 40 °C - 1 s för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets i enlighet med IEC 60947-5-140 A gG vid 25 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V i enlighet med IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 2 Mcykler 12 A AC-3 vid Ue 0.8 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.36 W AC-3 |
| Skyddskåpa: | Med |
| Förreglingstyp: | Elektrisk och mekanisk |
| Monteringsstöd: | SkkenaPlatta |
| Standarder: | CSA C22.2 nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | DNVCSACCCULGLLROS (Lloyds register of shipping)BVRINAGOSTUKCA |
| Anslutningar - plintar: | Strömkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStrömkrets: skruvanslutningar 2 kabel/kablar 1...4 mm²flexibel utan kabeländeStrömkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²flexibel med kabeländeStrömkrets: skruvanslutningar 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeStrömkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²solidStrömkrets: skruvanslutningar 2 kabel/kablar 1...4 mm²solidStyrkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvanslutningar 2 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvanslutningar 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvanslutningar 1 kabel/kablar 1...4 mm²solidStyrkrets: skruvanslutningar 2 kabel/kablar 1...4 mm²solid |
| Åtdragningsmoment: | Strömkrets: 1.7 N.m - vid skruvanslutningar - med skruvmejsel platt Ø 6 mmStrömkrets: 1.7 N.m - vid skruvanslutningar - med skruvmejsel Philips nr 2Styrkrets: 1.7 N.m - vid skruvanslutningar - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - vid skruvanslutningar - med skruvmejsel Philips nr 2Styrkrets: 1.7 N.m - vid skruvanslutningar - med skruvmejsel Pozidriv nr 2Strömkrets: 2.5 N.m - vid skruvanslutningar - med skruvmejsel Pozidriv nr 2 |
| Drifttid: | 65.45...88.55 ms stängning20...30 ms öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell last i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk last i enlighet med EN/ISO 13849-1 |
| Mekanisk livslängd: | 30 Mcykler |
| Maximal drifthastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad diodundertryckare med toppbegränsning |
|---|---|
| Styrkretsens spänningsgränser: | 0.1...0.3 Uc (-40...70 °C):frånkoppling DC0.8...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Tidskonstant: | 40 ms |
| Startströmseffekt i W: | 2.4 W (vid 20 °C) |
| Hållströmseffektförbrukning i W: | 2.4 W vid 20 °C |
| Hjälpkontakttyp: | typ mekaniskt länkade 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC och NO-kontakt1.5 ms vid tillkoppling mellan NC och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M5 |
| Kompatibilitetskod: | LC2D |
| IP-kapslingsklass: | IP20 framsida i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C i enlighet med IEC 60695-2-1 |
| Brandhämmande: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 77 mm |
| Bredd: | 90 mm |
| Djup: | 95 mm |
| Produktvikt: | 1.027 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110415544 |
|---|
