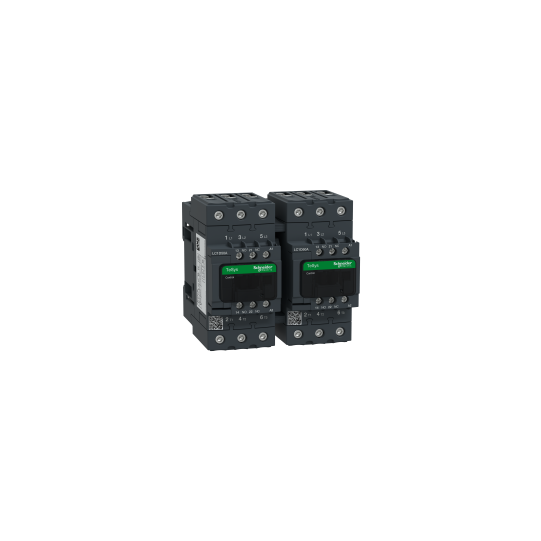

TeSys D vändande kontaktor - 3P(3 slutande) - AC-3 - <= 440 V 50 A - 48 V AC spole - LC2D50AE7
SKU : LC2D50AE7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D vändande kontaktor - 3P(3 slutande) - AC-3 - <= 440 V 50 A - 48 V AC spole - LC2D50AE7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Reverserande kontaktor |
| Kort namn på enhet: | LC2D |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användningskategori: | AC-3AC-1 |
| Enhetspresentation: | Förmonterad med omvänd strömskena |
| Polbeskrivning: | 3P |
| Polkontakt sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | Strömkrets: Strömkrets: |
| [Ie] nominell driftström: | 50 A (vid 80 A (vid |
| Motoreffekt kW: | 15 kW vid 220...230 V AC 50 Hz22 kW vid 380...400 V AC 50 Hz30 kW vid 500 V AC 50 Hz33 kW vid 660...690 V AC 50 Hz25 kW vid 415 V AC 50 Hz30 kW vid 440 V AC 50 Hz |
| Motoreffekt hk: | 3 hk vid 115 V AC 60 Hz för 1-fas motorer7.5 hp vid 230/240 V AC 60 Hz för 1-fas motorer15 hp vid 200/208 V AC 60 Hz för 3-fas motorer15 hp vid 230/240 V AC 60 Hz för 3-fas motorer40 hp vid 460/480 V AC 60 Hz för 3-fas motorer40 hp vid 575/600 V AC 60 Hz för 3-fas motorer |
| Manöverkretsens typ: | AC vid 50/60 Hz |
| [Uc] Manöverkretsens spänning: | 48 V AC 50/60 Hz |
| Hjälpkontakt sammansättning: | 1 NO + 1 NC |
| [Uimp] Nominell impulsöverspänningshållfasthet: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets80 A (vid 60 °C) för strömkrets |
| Irms märkströmkapacitet: | 140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1900 A vid 440 V för strömkrets enligt IEC 60947 |
| Nominell brytförmåga: | 900 A vid 440 V för strömkrets enligt IEC 60947 |
| [Icw] Nominell kortvarig tålighetsström: | 400 A 40 °C - 10 s för strömkrets810 A 40 °C - 1 s för strömkrets84 A 40 °C - 10 min för strömkrets208 A 40 °C - 1 min för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets enligt IEC 60947-5-1100 A gG vid 100 A gG vid |
| Genomsnittlig impedans: | 1.5 mOhm - Ith 80 A 50 Hz för strömkrets |
| [Ui] Nominell isolationsspänning: | Strömkrets: 690 V enligt IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 1.45 Mcykler 50 A AC-3 vid Ue 1.1 Mcykler 80 A AC-1 vid Ue |
| Effektförlust per pol: | 3.7 W AC-39.6 W AC-1 |
| Skyddskåpa: | Med |
| Spärrtyp: | Mekanisk |
| Monteringsstöd: | SkenaPlatta |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Anslutningar – terminaler: | Manöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabelskoManöverkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabelskoManöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabelskoManöverkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabelskoManöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidManöverkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solidEffektkrets: EverLink BTR skruvanslutningar 1 kabel(ar) 1...35 mm²flexibel utan kabelskoEffektkrets: EverLink BTR skruvanslutningar 2 kabel(ar) 1...25 mm²flexibel utan kabelskoEffektkrets: EverLink BTR skruvanslutningar 1 kabel(ar) 1...35 mm²flexibel med kabelskoEffektkrets: EverLink BTR skruvanslutningar 2 kabel(ar) 1...25 mm²flexibel med kabelskoEffektkrets: EverLink BTR skruvanslutningar 1 kabel(ar) 1...35 mm²solidEffektkrets: EverLink BTR skruvanslutningar 2 kabel(ar) 1...25 mm²solid |
| Åtdragningsmoment: | Manöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmManöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Effektkrets: 8 N.m - på EverLink BTR skruvanslutningar - kabel 25...35 mm² sexkantshuvud 4 mmEffektkrets: 5 N.m - på EverLink BTR skruvanslutningar - kabel 1...25 mm² sexkantshuvud 4 mmManöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Effektkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Driftstid: | 4...19 ms öppning12...26 ms stängning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 6 Mcykler |
| Maximal driftshastighet: | 3600 cykler/h 60 °C |
| Spolteknik: | Utan inbyggd suppressormodul |
|---|---|
| Spänningsgränser för styrkrets: | 0.3...0.6 Uc (-40...70 °C):fall-off AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 140 VA 60 Hz cos phi 0.75 (vid 20 °C)160 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 13 VA 60 Hz cos phi 0.3 (vid 20 °C)15 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 4...5 W vid 50/60 Hz |
| Typ av hjälpkontakter: | typ mekaniskt sammankopplad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1.5 ms vid deaktivering mellan NC- och NO-kontakt1.5 ms vid aktivering mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC2D |
| Effektområde: | 7...11 kW vid 200...240 V 3-fas15...25 kW vid 380...440 V 3-fas15...25 kW vid 200...240 V 3-fas30...50 kW vid 380...440 V 3-fas30...50 kW vid 480...500 V 3-fas |
| Motorstartartyp: | Reverserande kontaktor |
| Kontaktorspolspänning: | 48 V AC standard |
| IP-kapslingsklassning: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 122 mm |
| Bredd: | 119 mm |
| Djup: | 120 mm |
| Produktvikt: | 1.88 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119409551 |
|---|
