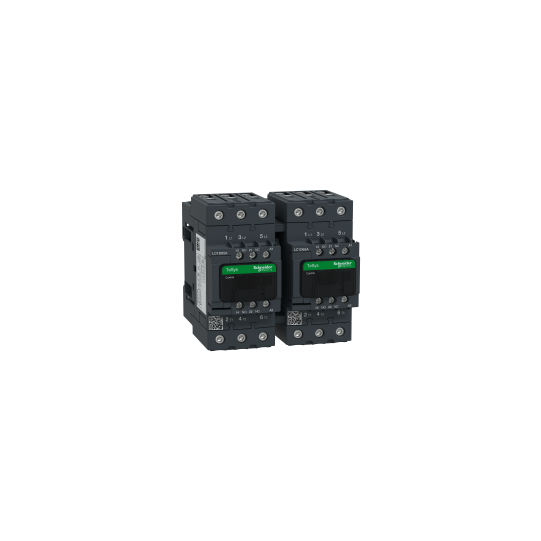

TeSys D vändande kontaktor - 3P(3 NO) - AC-3 - <= 440 V 65 A - 48 V AC spole - LC2D65AE7
SKU : LC2D65AE7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D vändande kontaktor - 3P(3 NO) - AC-3 - <= 440 V 65 A - 48 V AC spole - LC2D65AE7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Reverserande kontaktor |
| Kort namn på enhet: | LC2D |
| Kontaktortillämpning: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-1AC-3 |
| Enhetspresentation: | Förmonterad med reverserande samlingsskena |
| Polbeskrivning: | 3P |
| Sammansättning av polkontakt: | 3 SLU |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 80 A (vid 65 A (vid |
| Motoreffekt kW: | 18,5 kW vid 220...230 V AC 50 Hz30 kW vid 380...400 V AC 50 Hz37 kW vid 415...440 V AC 50 Hz37 kW vid 500 V AC 50 Hz37 kW vid 660...690 V AC 50 Hz |
| Motoreffekt hk: | 40 hk vid 460/480 V AC 60 Hz för 3-fas motorer5 hk vid 115 V AC 60 Hz för 1-fas motorer10 hk vid 230/240 V AC 60 Hz för 1-fas motorer20 hk vid 200/208 V AC 60 Hz för 3-fas motorer20 hk vid 230/240 V AC 60 Hz för 3-fas motorer50 hp vid 575/600 V AC 60 Hz för 3-fas motorer |
| Styrkretsstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 48 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 SLU + 1 SLL |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets80 A (vid 60 °C) för effektkrets |
| Irms nominell tillkopplingsförmåga: | 140 A AC för signalkrets överensstämmande med IEC 60947-5-1250 A DC för signalkrets överensstämmande med IEC 60947-5-11000 A vid 440 V för effektkrets överensstämmande med IEC 60947 |
| Nominell brytförmåga: | 1000 A vid 440 V för effektkrets överensstämmande med IEC 60947 |
| [Icw] nominell korttids tålighetsström: | 520 A 40 °C - 10 s för effektkrets900 A 40 °C - 1 s för effektkrets110 A 40 °C - 10 min för effektkrets260 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets överensstämmande med IEC 60947-5-1125 A gG vid 125 A gG vid |
| Medelimpedans: | 1,5 mOhm - Ith 80 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V överensstämmande med IEC 60947-4-1Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V överensstämmande med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 1,45 Mcykler 65 A AC-3 vid Ue 1,4 Mcykler 80 A AC-1 vid Ue |
| Effektförlust per pol: | 9,6 W AC-16,3 W AC-3 |
| Skyddskåpa: | Med |
| Sammanlåsningstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Anslutningar - plintar: | Styrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solidEffektkrets: EverLink BTR skruvkopplingar 1 kabel(ar) 1...35 mm²flexibel utan kabeländeEffektkrets: EverLink BTR skruvkopplingar 2 kabel(ar) 1...25 mm²flexibel utan kabeländeEffektkrets: EverLink BTR skruvkopplingar 1 kabel(ar) 1...35 mm²flexibel med kabeländeEffektkrets: EverLink BTR skruvkopplingar 2 kabel(ar) 1...25 mm²flexibel med kabeländeEffektkrets: EverLink BTR skruvkopplingar 1 kabel(ar) 1...35 mm²solidEffektkrets: EverLink BTR skruvkopplingar 2 kabel(ar) 1...25 mm²solid |
| Åtdragningsmoment: | Styrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Effektkrets: 8 N.m - på EverLink BTR skruvkopplingar - kabel 25...35 mm² sexkantshuvud 4 mmEffektkrets: 5 N.m - på EverLink BTR skruvkopplingar - kabel 1...25 mm² sexkantshuvud 4 mmStyrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2Effektkrets: 2,5 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2 |
| Drifttid: | 4...19 ms öppning12...26 ms stängning |
| Säkerhets tillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning överensstämmande med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning överensstämmande med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 6 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Styrkretsspänningsgränser: | 0,3...0,6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 140 VA 60 Hz cos phi 0,75 (vid 20 °C)160 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Hållström i VA: | 13 VA 60 Hz cos phi 0,3 (vid 20 °C)15 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 4...5 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 SLU + 1 SLL överensstämmande med IEC 60947-5-1 typ spegelkontakt 1 SLL överensstämmande med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1,5 ms vid frånkoppling mellan SLL och SLU kontakt1,5 ms vid tillkoppling mellan SLL och SLU kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC2D |
| Effektområde: | 15...25 kW vid 200...240 V 3 faser30...50 kW vid 380...440 V 3 faser30...50 kW vid 480...500 V 3 faser |
| Motorkontaktorstyp: | Reverserande kontaktor |
| Kontaktorspolspänning: | 48 V AC standard |
| Kapslingsklass IP: | IP20 frontpanel överensstämmande med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH överensstämmande med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandtålighet: | 850 °C överensstämmande med IEC 60695-2-1 |
| Brandhämmande: | V1 överensstämmande med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 122 mm |
| Bredd: | 119 mm |
| Djup: | 120 mm |
| Produktvikt: | 1,89 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh förordning |
| EAN-kod: | 3389119409629 |
|---|
