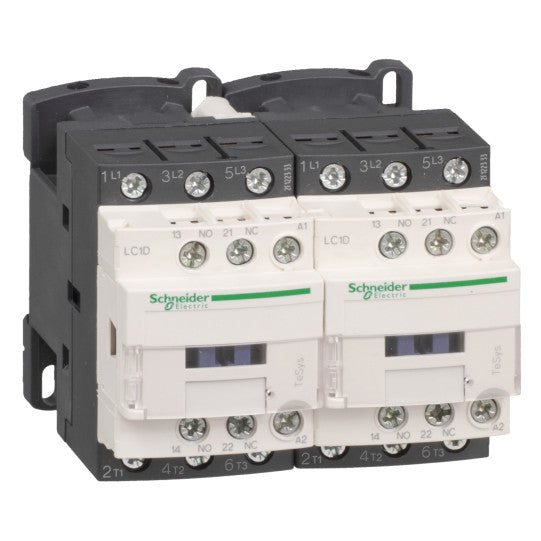

TeSys D vändande kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 42 V AC spole - LC2D09D7
SKU : LC2D09D7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D vändande kontaktor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 42 V AC spole - LC2D09D7
BESKRIVNING
| Produktsortiment: | TeSys D |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys D |
| Typ av produkt eller komponent: | Reverserande kontaktor |
| Kortnamn på enhet: | LC2D |
| Kontaktorapplikation: | MotorstyrningResistiv last |
| Användningskategori: | AC-1AC-3 |
| Enhetspresentation: | Förmonterad med reverserande samlingsskena |
| Beskrivning av poler: | 3P |
| Sammansättning av polkontakt: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 9 A (vid 25 A (vid |
| Motoreffekt kW: | 2,2 kW vid 220...230 V AC 50 Hz4 kW vid 380...400 V AC 50 Hz4 kW vid 415...440 V AC 50 Hz5,5 kW vid 500 V AC 50 Hz5,5 kW vid 660...690 V AC 50 Hz |
| Motoreffekt hk: | 0,5 hk vid 115 V AC 60 Hz för 1-fasiga motorer1 hk vid 230/240 V AC 60 Hz för 1-fasiga motorer2 hk vid 200/208 V AC 60 Hz för 3-fasiga motorer2 hk vid 230/240 V AC 60 Hz för 3-fasiga motorer5 hk vid 460/480 V AC 60 Hz för 3-fasiga motorer7,5 hk vid 575/600 V AC 60 Hz för 3-fasiga motorer |
| Styrkrets typ: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 42 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsöverspänningstålighet: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets25 A (vid 60 °C) för kraftkrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för kraftkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för kraftkrets i enlighet med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 30 A 40 °C - 10 min för kraftkrets61 A 40 °C - 1 min för kraftkrets105 A 40 °C - 10 s för kraftkrets210 A 40 °C - 1 s för kraftkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassificering: | 25 A gG vid 20 A gG vid 10 A gG för signalkrets i enlighet med IEC 60947-5-1 |
| Medelimpedans: | 2,5 mOhm - Ith 25 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 690 V i enlighet med IEC 60947-4-1Kraftkrets: 600 V CSA-certifieradKraftkrets: 600 V UL-certifieradSignalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 0,6 Mcykler 25 A AC-1 vid Ue 2 Mcykler 9 A AC-3 vid Ue |
| Effektförlust per pol: | 0,2 W AC-31,56 W AC-1 |
| Skyddskåpa: | Med |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Produktcertifieringar: | LROS (Lloyds register of shipping)BVGLDNVULCSARINAGOSTCCC |
| Anslutningar - terminaler: | Kraftkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeKraftkrets: skruvklämmor 2 kabel/kablar 1...2,5 mm²flexibel med kabeländeKraftkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solidKraftkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solidStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...2,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solidStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid |
| Åtdragningsmoment: | Kraftkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmKraftkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Styrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1,7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2 |
| Driftstid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Utan inbyggd dämpningsmodul |
|---|---|
| Gränser för styrkretsspänning: | 0,3...0,6 Uc (-40...70 °C):frånslag AC 50/60 Hz0,8...1,1 Uc (-40...60 °C):drift AC 50 Hz0,85...1,1 Uc (-40...60 °C):drift AC 60 Hz1...1,1 Uc (60...70 °C):drift AC 50/60 Hz |
| Startström i VA: | 70 VA 60 Hz cos phi 0,75 (vid 20 °C)70 VA 50 Hz cos phi 0,75 (vid 20 °C) |
| Hållström i VA: | 7,5 VA 60 Hz cos phi 0,3 (vid 20 °C)7 VA 50 Hz cos phi 0,3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt sammankopplad 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Frekvens för signalkrets: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Minsta omkopplingsspänning: | 17 V för signalkrets |
| Ej överlappande tid: | 1,5 ms vid frånkoppling mellan NC- och NO-kontakt1,5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC2D |
| Effektområde: | 0...0,5 kW vid 100...120 V 3 faser0,55...1 kW vid 100...120 V 3 faser0...0,5 kW vid 200...240 V 3 faser0,55...1 kW vid 200...240 V 3 faser1,1...2 kW vid 200...240 V 3 faser0...0,5 kW vid 380...440 V 3 faser0,55...1 kW vid 380...440 V 3 faser1,1...2 kW vid 380...440 V 3 faser2,2...3 kW vid 380...440 V 3 faser4...6 kW vid 380...440 V 3 faser0...0,5 kW vid 480...500 V 3 faser0,55...1 kW vid 480...500 V 3 faser1,1...2 kW vid 480...500 V 3 faser2,2...3 kW vid 480...500 V 3 faser4...6 kW vid 480...500 V 3 faser0...0,5 kW vid 525...690 V 3 faser0,55...1 kW vid 525...690 V 3 faser1,1...2 kW vid 525...690 V 3 faser2,2...3 kW vid 525...690 V 3 faser4...6 kW vid 525...690 V 3 faser |
| Motorns starttyp: | Reverserande kontaktor |
| IP-kapslingsklass: | IP20 frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandbeständighet: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamhämning: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 77 mm |
| Bredd: | 90 mm |
| Djup: | 86 mm |
| Produktvikt: | 0,687 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110383256 |
|---|
