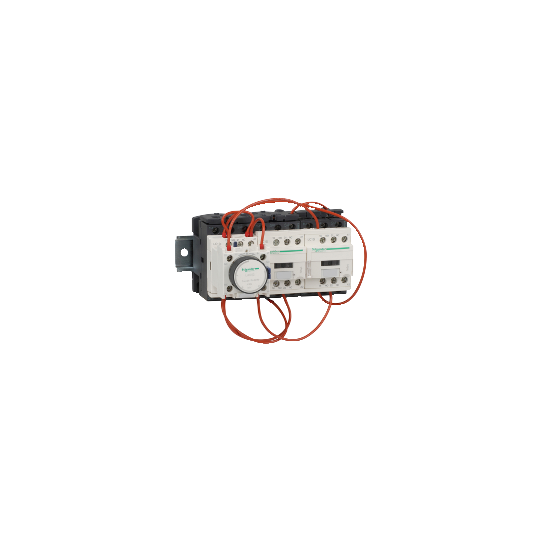

TeSys D - Y/D-startare - 3 x 3P (3 NO) - 12 A - 230 V AC-spole - LC3D120AP7
SKU : LC3D120AP7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D - Y/D-startare - 3 x 3P (3 NO) - 12 A - 230 V AC-spole - LC3D120AP7
BESKRIVNING
| Produktserie: | TeSys D |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Y/D-startare |
| Kort namn på enhet: | LC3D |
| Kontaktorapplikation: | Motorstyrning |
| Användningskategori: | AC-3 |
| Enhetspresentation: | Förkopplad |
| Polbeskrivning: | 3 x 3P |
| Polkontaktkomposition: | 3 x 3 NO |
| [Ue] nominell driftspänning: | Kraftkrets: |
| [Ie] nominell driftström: | 12 A (vid |
| Motoreffekt kW: | 11 kW vid 380/400 V AC 50/60 Hz11 kW vid 415 V AC 50/60 Hz11 kW vid 440 V AC 50/60 Hz5.5 kW vid 220/230 V AC 50/60 Hz |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NC för KM1 stjärnkontaktor |
| [Uimp] nominell impuls tålspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ui] nominell isolationsspänning: | Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifieradEffektkrets: 1000 V överensstämmer med IEC 60947-4-1Signalkrets: 1000 V överensstämmer med IEC 60947-1 |
| Elektrisk hållbarhet: | 2 Mcykler 12 A AC-3 vid Ue |
| Medföljande utrustning: | Skyddskåpa |
| Typ av förregling: | Mekanisk |
| Monteringsstöd: | Skena |
| Standarder: | UL 508EN 60947-5-1CSA C22.2 nr 14IEC 60947-4-1IEC 60947-5-1EN 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | DNVLROS (Lloyds register of shipping)ULGLRINABVGOSTCCCCSA |
| Anslutningar - plintar: | Effektkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: flexibel utan kabeländeEffektkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: flexibel utan kabeländeEffektkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: flexibel med kabeländeEffektkrets: skruvklämmor 2 1...2.5 mm² - kabelstyvhet: flexibel med kabeländeEffektkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: solid utan kabeländeEffektkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: solid utan kabeländeStyrkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: skruvklämmor 2 1...2.5 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: skruvklämmor 1 1...4 mm² - kabelstyvhet: solid utan kabeländeStyrkrets: skruvklämmor 2 1...4 mm² - kabelstyvhet: solid utan kabelände |
|---|---|
| Åtdragningsmoment: | Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmEffektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips nr 2Effektkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv nr 2 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 30 cykler/h 60 °C |
| Starttid: | 30 s |
| Spolteknik: | Utan inbyggd undertryckningsmodul |
| Styrkretsens spänningsgränser: | Frånkoppling: 0.3...0.6 Uc vid 50/60 Hz (vid Drift: 0.8...1.1 Uc vid 50 Hz (vid Drift: 0.85...1.1 Uc vid 60 Hz (vid |
| Inrush-effekt i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållkraftförbrukning i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | Mekaniskt länkade enligt IEC 60947-5-1 3 x 1 NO + 1 NCMirror-kontakt enligt IEC 60947-4-1 3 x 1 NC |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta omkopplingsström: | 5 mA för signalkrets |
| Omkopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Bredd: | 143 mm |
| Höjd: | 124 mm |
| Djup: | 143 mm |
| Produktvikt: | 1.53 kg |
| Effektområde: | 4...6 kW vid 200...240 V 3 faser7...11 kW vid 380...440 V 3 faser |
| Motorstartartyp: | Y/D-startare |
| Kontaktorspolspänning: | 230 V AC standard |
| Isolationsresistans: | > 10 MOhm för signalkrets |
|---|---|
| Kapslingsklass: | IP20 frontpanel enligt IEC 60529 |
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Omgivningstemperatur för drift: | -40...70 °C vid Uc |
| Driftshöjd: | 3000 m utan nedklassning |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamhämning: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| REACh-förordningen: | Fri från ämnen av mycket hög betänklighet över gränsvärdetREACh fri från SVHC |
| EAN-kod: | 3389110546019 |
|---|
