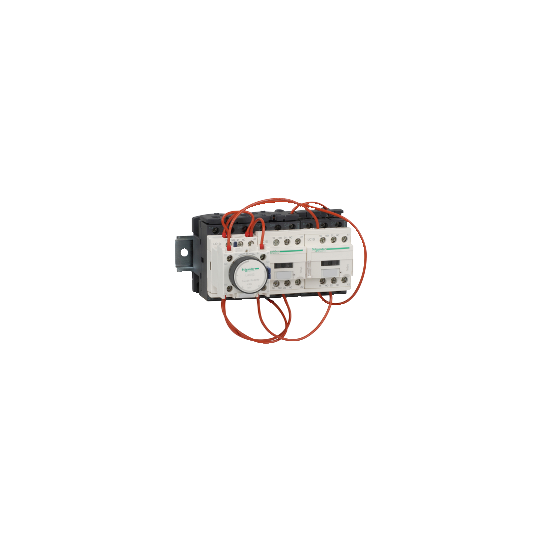

TeSys D - Y/D-startare - 3 x 3P (3 NO) - 12 A - 230 V AC manöverspole - LC3D12AP7
SKU : LC3D12AP7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D - Y/D-startare - 3 x 3P (3 NO) - 12 A - 230 V AC manöverspole - LC3D12AP7
BESKRIVNING
| Produktserie: | TeSys D |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Y/D-start |
| Kort namn på enhet: | LC3D |
| Kontaktorapplikation: | Motorstyrning |
| Användarkategori: | AC-3 |
| Enhetspresentation: | Förkopplad |
| Polbeskrivning: | 3 x 3P |
| Polkontakt sammansättning: | 3 x 3 NO |
| [Ue] nominell driftspänning: | Power circuit: |
| [Ie] märkdriftström: | 12 A (vid |
| Motoreffekt kW: | 11 kW vid 380/400 V AC 50/60 Hz11 kW vid 415 V AC 50/60 Hz11 kW vid 440 V AC 50/60 Hz5.5 kW vid 220/230 V AC 50/60 Hz |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NC för KM1 Y-kontaktorer |
| [Uimp] Nominell impulsspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ui] nominell isolationsspänning: | Strömkrets: 690 V enligt IEC 60947-4-1Strömkrets: 600 V CSA-certifieradStrömkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 2 Mcykler 12 A AC-3 vid Ue |
| Tillhandahållen utrustning: | Skyddskåpa |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | Plåt |
| Standarder: | IEC 60947-5-1IEC 60947-4-1CSA C22.2 No 14EN 60947-5-1UL 508EN 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | DNVCSABVLROS (Lloyds register of shipping)CCCRINAGLGOSTUL |
| Anslutningar – plintar: | Strömkrets: Skruvklämma 1 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStrömkrets: Skruvklämma 2 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStrömkrets: Skruvklämma 1 1...4 mm² - kabelstyvhet: flexibel med kabeländeStrömkrets: Skruvklämma 2 1...2.5 mm² - kabelstyvhet: flexibel med kabeländeStrömkrets: Skruvklämma 1 1...4 mm² - kabelstyvhet: solid utan kabeländeStrömkrets: Skruvklämma 2 1...4 mm² - kabelstyvhet: solid utan kabeländeStyrkrets: Skruvklämma 1 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: Skruvklämma 2 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: Skruvklämma 1 1...4 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: Skruvklämma 2 1...2.5 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: Skruvklämma 1 1...4 mm² - kabelstyvhet: solid utan kabeländeStyrkrets: Skruvklämma 2 1...4 mm² - kabelstyvhet: solid utan kabelände |
|---|---|
| Åtdragningsmoment: | Strömkrets: 1.7 N.m - på skruvklämmor - med spårmejsel Ø 6 mmStrömkrets: 1.7 N.m - på skruvklämmor - med Phillips skruvmejsel nr 2Styrkrets: 1.7 N.m - på skruvklämmor - med spårmejsel Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med Phillips skruvmejsel nr 2Strömkrets: 1.7 N.m - på skruvklämmor - med Pozidriv skruvmejsel nr 2Styrkrets: 1.7 N.m - på skruvklämmor - med Pozidriv skruvmejsel nr 2 |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftshastighet: | 30 cykler/h 60 °C |
| Starttid: | 30 s |
| Spolteknik: | Utan inbyggd dämpningsmodul |
| Styrkretsens spänningsgränser: | Frånkoppling: 0.3...0.6 Uc vid 50/60 Hz (vid Drift: 0.8...1.1 Uc vid 50 Hz (vid Drift: 0.85...1.1 Uc vid 60 Hz (vid |
| Startström i VA: | 70 VA 60 Hz cos fi 0.75 (vid 20 °C)70 VA 50 Hz cos fi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos fi 0.3 (vid 20 °C)7 VA 50 Hz cos fi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | Mekaniskt länkade enligt IEC 60947-5-1 3 x 1 NO + 1 NCMirror contact enligt IEC 60947-4-1 3 x 1 NC |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånslag mellan NC- och NO-kontakt1.5 ms vid tillslag mellan NC- och NO-kontakt |
| Bredd: | 143 mm |
| Höjd: | 124 mm |
| Djup: | 143 mm |
| Produktvikt: | 1.53 kg |
| Effektområde: | 4...6 kW vid 200...240 V 3 faser7...11 kW vid 380...440 V 3 faser |
| Typ av motorstart: | Y/D-start |
| Kontaktor spole spänning: | 230 V AC standard |
| Isolationsresistans: | > 10 MOhm för signalkrets |
|---|---|
| Kapslingsklass IP: | IP20 frontpanel enligt IEC 60529 |
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C vid Uc |
| Driftshöjd: | 3000 m utan nedsättning |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamskyddsmedel: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh fri från SVHC |
| EAN-kod: | 3389110545739 |
|---|
