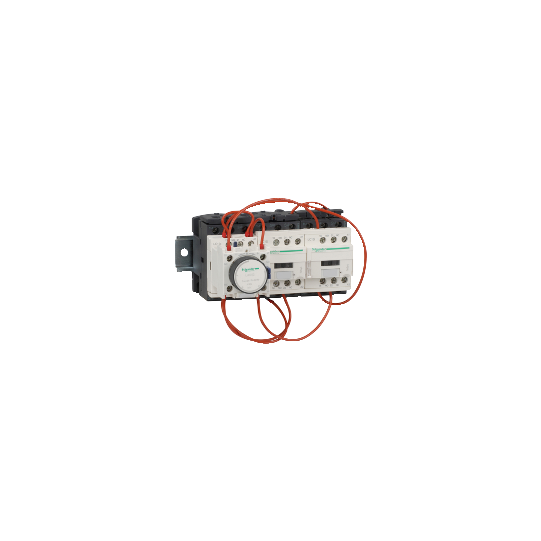

TeSys D - Y/D-startare - 3 x 3P (3 NO) - 18 A - 230 V AC manöverspole - LC3D18AP7
SKU : LC3D18AP7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D - Y/D-startare - 3 x 3P (3 NO) - 18 A - 230 V AC manöverspole - LC3D18AP7
BESKRIVNING
| Produktserie: | TeSys D |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Typ av produkt eller komponent: | Stjärna-triangel startmotor |
| Enhetens kortnamn: | LC3D |
| Kontaktorapplikation: | Motorstyrning |
| Användningskategori: | AC-3 |
| Enhetspresentation: | Förkopplad |
| Beskrivning av poler: | 3 x 3P |
| Polkontaktsammansättning: | 3 x 3 NO |
| [Ue] märkkontaktspänning: | Effektkrets: |
| [Ie] nominell driftström: | 18 A (vid |
| Motoreffekt kW: | 11 kW vid 220/230 V AC 50/60 Hz22 kW vid 415 V AC 50/60 Hz22 kW vid 440 V AC 50/60 Hz18.5 kW vid 380/400 V AC 50/60 Hz |
| Typ av styrkrets: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktsammansättning: | 1 NC för KM1 stjärnkontaktor |
| [Uimp] märkt impulsöverspänningshållfasthet: | 6 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt IEC 60947-4-1Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 1.65 Mcykler 18 A AC-3 vid Ue |
| Medföljande utrustning: | Skyddskåpa |
| Typ av förregling: | Mekanisk |
| Monteringsstöd: | Platta |
| Standarder: | UL 508IEC 60947-4-1EN 60947-5-1IEC 60947-5-1CSA C22.2 No 14EN 60947-4-1IEC 60335-1 |
| Produktcertifieringar: | ULCSABVGLRINACCCLROS (Lloyds register of shipping)GOSTDNV |
| Anslutningar - terminaler: | Styrkrets: skruvkontakter 1 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: skruvkontakter 2 1...4 mm² - kabelstyvhet: flexibel utan kabeländeStyrkrets: skruvkontakter 1 1...4 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: skruvkontakter 2 1...2.5 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: skruvkontakter 1 1...4 mm² - kabelstyvhet: solid utan kabeländeStyrkrets: skruvkontakter 2 1...4 mm² - kabelstyvhet: solid utan kabeländeKraftkrets: skruvkontakter 1 1.5...6 mm² - kabelstyvhet: flexibel utan kabeländeKraftkrets: skruvkontakter 2 1.5...6 mm² - kabelstyvhet: flexibel utan kabeländeKraftkrets: skruvkontakter 1 1...6 mm² - kabelstyvhet: flexibel med kabeländeKraftkrets: skruvkontakter 2 1...4 mm² - kabelstyvhet: flexibel med kabeländeKraftkrets: skruvkontakter 1 1.5...6 mm² - kabelstyvhet: solid utan kabeländeKraftkrets: skruvkontakter 2 1.5...6 mm² - kabelstyvhet: solid utan kabelände |
|---|---|
| Åtdragningsmoment: | Kraftkrets: 1.7 N.m - på skruvkontakter - med skruvmejsel platt Ø 6 mmKraftkrets: 1.7 N.m - på skruvkontakter - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvkontakter - med skruvmejsel platt Ø 6 mmStyrkrets: 1.7 N.m - på skruvkontakter - med skruvmejsel Philips No 2Kraftkrets: 1.7 N.m - på skruvkontakter - med skruvmejsel pozidriv No 2Styrkrets: 1.7 N.m - på skruvkontakter - med skruvmejsel pozidriv No 2 |
| Maximal driftfrekvens: | 30 cykler/h 60 °C |
| Starttid: | 30 s |
| Spolteknik: | Utan inbyggd dämpningsmodul |
| Spänningsgränser för styrkrets: | Frånslag: 0.3...0.6 Uc vid 50/60 Hz (vid Drift: 0.8...1.1 Uc vid 50 Hz (vid Drift: 0.85...1.1 Uc vid 60 Hz (vid |
| Startström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | Mekaniskt länkade enligt IEC 60947-5-1 3 x 1 NO + 1 NCCSpegelkontakt enligt IEC 60947-4-1 3 x 1 NC |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta brytström: | 5 mA för signalkrets |
| Omkopplingsspänning: | 17 V för signalkrets |
| Överlappningsfri tid: | 1.5 ms vid frånslag mellan NC och NO kontakt1.5 ms vid tillslag mellan NC och NO kontakt |
| Bredd: | 144 mm |
| Höjd: | 124 mm |
| Djup: | 143 mm |
| Produktvikt: | 1.73 kg |
| Effektområde: | 7...11 kW vid 200...240 V 3 faser15...25 kW vid 380...440 V 3 faser |
| Typ av motorstartare: | Stjärna-triangel startmotor |
| Kontaktor spänning: | 230 V AC standard |
| Isolationsresistans: | > 10 MOhm för signalkrets |
|---|---|
| IP-kapslingsklass: | IP20 front enligt IEC 60529 |
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C vid Uc |
| Driftshöjd: | 3000 m utan nedklassning |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Brandhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| REACh-förordningen: | Fri från ämnen av mycket stor betydelse över tröskelvärdetREACh fri från SVHC |
| EAN-kod: | 3389110546125 |
|---|
