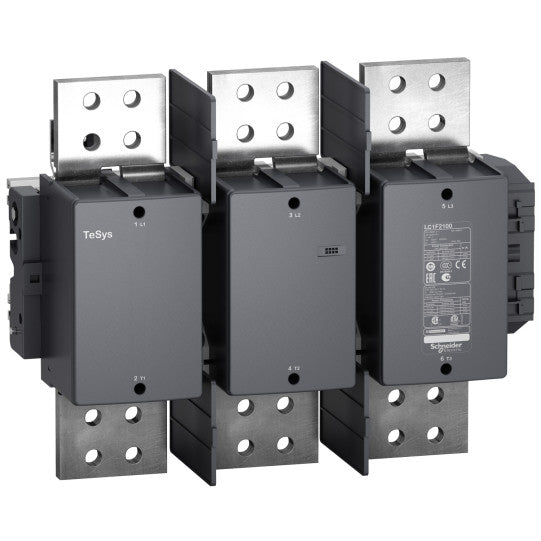

TeSys F kontaktor - 3P(3 NO)-AC-1 <= 1000 V AC 2100 A med spole LX1/ LX9 - 110…500V AC 40/400Hz, LX4 - 110...440V DC - LC1F2100
SKU : LC1F2100
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor - 3P(3 NO)-AC-1 <= 1000 V AC 2100 A med spole LX1/ LX9 - 110…500V AC 40/400Hz, LX4 - 110...440V DC - LC1F2100
BESKRIVNING
| Produktserie: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Produkt- eller komponenttyp: | Kontaktor |
| Kortnamn för enhet: | LC1F |
| Kontaktortillämpning: | Resistiv belastning |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktssammansättning: | 3 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 2100 A (vid |
| [Uc] styrkretsspänning: | 110...500 V AC 40...400 Hz med LX1/LX9 spole110...440 V DC med LX4 spole |
|---|---|
| [Uimp] nominell impulsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 2100 A (vid 40 °C) |
| Irms märkutlösningskapacitet: | 3150 A AC i enlighet med IEC 60947-4-1 |
| Nominell brytförmåga: | 3150 A för kraftkrets i enlighet med IEC 60947-4-1 |
| [Icw] nominell korttidsströmhållfasthet: | 10000 A 40 °C - 10 s för kraftkrets7500 A 40 °C - 30 s5500 A 40 °C - 1 min4200 A 40 °C - 3 min3000 A 40 °C - 10 min |
| Associerad säkring: | 2000 A gG vid |
| Medelimpedans: | 0.1 mOhm - Ith 2100 A 50 Hz |
| [Ui] nominell isolationsspänning: | 1000 V i enlighet med IEC 60947-4-11500 V i enlighet med VDE 0110 grupp C1000 V i enlighet med UL 60947-4-1 |
| Gränser för styrkretsspänning: | Drift: 0.85...1.1 Uc AC 40...400 Hz med LX1/LX9 spoleFrånslag: 0.3...0.55 Uc AC 40...400 Hz med LX1/LX9 spoleDrift: 0.85...1.1 Uc DC med LX4 spoleFrånslag: 0.2...0.35 Uc DC med LX4 spole |
| Effektförlust per pol: | 200 W AC-1 |
| Värmeavledning: | 18 W |
| Drifttid: | 40...75 ms stängning för med LX1/LX9 spole100...170 ms öppning för med LX1/LX9 spole50...60 ms stängning för med LX4 spole45...60 ms öppning för med LX4 spole |
| Monteringsstöd: | Platta |
| Standarder: | JIS C8201-4-1EN 60947-1EN 60947-4-1IEC 60947-4-1IEC 60947-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Produktcertifieringar: | CCCULCB-schemaCSAEACUKCA |
| Anslutningar - terminaler: | Kraftkrets: samlingsskena 4 kabel(ar) Kraftkrets: bultad anslutningStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²solid utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 2 kabel(ar) 1...4 mm² |
| Åtdragningsmoment: | Kraftkrets: 58 N.mStyrkrets: 1.2 N.m |
| Mekanisk hållbarhet: | 0.5 Mcykler |
| Startström i VA: | 1600...2400 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX1/LX9 spole2000...2200 VA (vid 20 °C)med LX4 spole |
| Effektförbrukning för kvarhållning i VA: | 29...37 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX1/LX9 spole8...10 VA (vid 20 °C)med LX4 spole |
| Maximal driftshastighet: | 600 cykler/tim 55 °C |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för drift: | -5...40 °C |
| Omgivande lufttemperatur för förvaring: | -60...80 °C |
| Tillåten omgivande lufttemperatur runt enheten: | -40...60 °C |
| Driftshöjd: | 3000 m utan nedsättning |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 6 Gn för 1/2 sinusvåg (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinusvåg (11 ms) |
| Höjd: | 332 mm |
| Bredd: | 438 mm |
| Djup: | 238.6 mm |
| Produktvikt: | 31 kg |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktiv |
| EAN-kod: | 3389118372658 |
|---|
