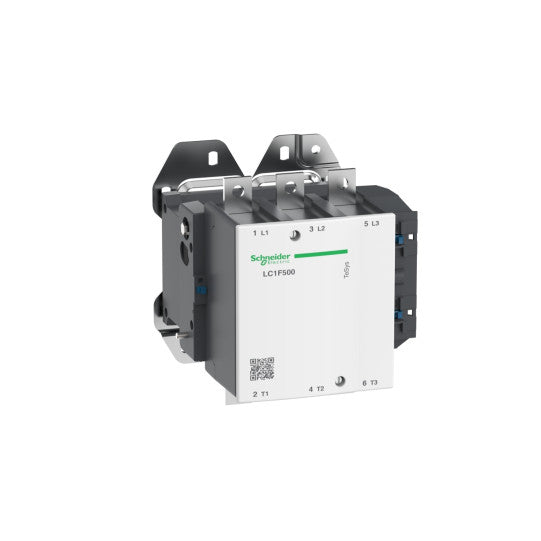

TeSys F kontaktor - 3P(3 NO)-AC-3 <= 440V 1100A med spole LX1/ LX9 - 48…1000V AC 40/400Hz, LX4 - 48...440V DC - LC1F500
SKU : LC1F500
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor - 3P(3 NO)-AC-3 <= 440V 1100A med spole LX1/ LX9 - 48…1000V AC 40/400Hz, LX4 - 48...440V DC - LC1F500
BESKRIVNING
| Produktserie: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Typ av produkt eller komponent: | Kontaktor |
| Kortnamn på enhet: | LC1F |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-4AC-1AC-3 |
| Polbeskrivning: | 3P |
| Polkontaktsammansättning: | 3 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 700 A (vid 500 A (vid |
| Motoreffekt kW: | 250 kW vid 380...400 V AC 50/60 Hz (AC-3)280 kW vid 415 V AC 50/60 Hz (AC-3)295 kW vid 440 V AC 50/60 Hz (AC-3)335 kW vid 1000 V AC 50/60 Hz (AC-3)355 kW vid 500 V AC 50/60 Hz (AC-3)147 kW vid 220...240 V AC 50/60 Hz (AC-3)335 kW vid 660...690 V AC 50/60 Hz (AC-3)80 kW vid 400 V AC 50/60 Hz (AC-4) |
| [Uc] styrkretsspänning: | 48...1000 V AC 40...400 Hz med LX1/LX9 spole48...440 V DC med LX4 spole |
|---|---|
| [Uimp] nominell impuls tål spänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 700 A (vid 40 °C) |
| Nominell brytförmåga Irms: | 5000 A AC enligt IEC 60947-4-1 |
| Nominell brytförmåga: | 4000 A enligt IEC 60947-4-1 |
| [Icw] nominell kortvarig tålighetsström: | 4200 A 40 °C - 10 s3200 A 40 °C - 30 s2400 A 40 °C - 1 min1500 A 40 °C - 3 min1200 A 40 °C - 10 min |
| Tillhörande säkringsklass: | 500 A aM vid 800 A gG vid |
| Genomsnittlig impedans: | 0,18 mOhm - Ith 700 A 50 Hz |
| [Ui] nominell isolationsspänning: | 1000 V enligt IEC 60947-4-11500 V enligt VDE 0110 grupp C |
| Styrkretsspänningsgränser: | Drift: 0,85...1,1 Uc AC 40...400 Hz med LX1/LX9 spoleFrånkoppling: 0,3...0,5 Uc AC 40...400 Hz med LX1/LX9 spoleDrift: 0,85...1,1 Uc DC med LX4 spoleFrånkoppling: 0,2...0,35 Uc DC med LX4 spole |
| Effektförlust per pol: | 88 W AC-145 W AC-3 |
| Värmeavledning: | 18 W |
| Drifttid: | 40...75 ms stängning för med LX1/LX9 spole100...170 ms öppning för med LX1/LX9 spole50...60 ms stängning för med LX4 spole45...60 ms öppning för med LX4 spole |
| Monteringsstöd: | Platt |
| Standarder: | JIS C8201-4-1EN 60947-1IEC 60947-1EN 60947-4-1IEC 60947-4-1 |
| Produktcertifieringar: | CSALROS (Lloyds register of shipping)DNVBVABSCBRMRoSRINAULUKCA |
| Anslutningar - terminaler: | Effektkrets: kabelskor - ringterminaler 2 kabel(ar) 240 mm²Effektkrets: skena 2 kabel(ar) - samlingsskenesektion: 40 x 5 mmEffektkrets: bultad anslutningStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm²solid utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 2 kabel(ar) 1...4 mm² |
| Åtdragningsmoment: | Effektkrets: 35 N.mStyrkrets: 1,2 N.m |
| Mekanisk hållbarhet: | 10 Mcykler |
| Inrusningsström i VA: | 1050...1150 VA, 40...400 Hz cos phi 0,9 (vid 20 °C)med LX1/LX9 spole990...1220 VA (vid 20 °C)med LX4 spole |
| Hållkraftförbrukning i VA: | 16...20 VA, 40...400 Hz cos phi 0,9 (vid 20 °C)med LX1/LX9 spole4,54...8 VA (vid 20 °C)med LX4 spole |
| Maximal driftshastighet: | 2400 cykler/h 55 °C |
| Kompatibilitetskod: | LC1F |
| IP-skyddsklass: | IP20 front med kåpor enligt IEC 60529IP20 front med kåpor enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TH |
| Omgivande lufttemperatur för drift: | -5...55 °C |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Tillåten omgivande lufttemperatur runt enheten: | -40...70 °C |
| Driftshöjd: | 3000 m utan nedgradering |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 9 Gn för 1/2 sinusvåg (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinusvåg (11 ms) |
| Höjd: | 238 mm |
| Bredd: | 233 mm |
| Djup: | 232 mm |
| Produktvikt: | 9,75 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110122169 |
|---|
