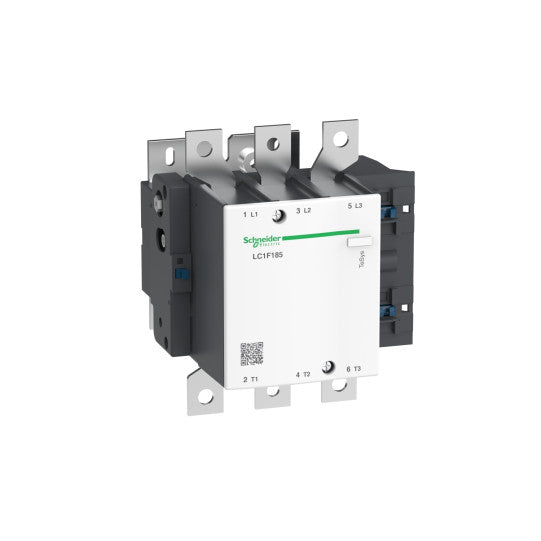

TeSys F kontaktor - 3P(3 NO)-AC-3 <= 440V 185A med spole LX9 - 24...600V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F185
SKU : LC1F185
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor - 3P(3 NO)-AC-3 <= 440V 185A med spole LX9 - 24...600V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F185
BESKRIVNING
| Produktserie: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Produkt eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1F |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-3AC-4AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 275 A (vid 185 A (vid |
| Motoreffekt kW: | 100 kW vid 415 V AC 50/60 Hz (AC-3)100 kW vid 440 V AC 50/60 Hz (AC-3)110 kW vid 500 V AC 50/60 Hz (AC-3)90 kW vid 380...400 V AC 50/60 Hz (AC-3)55 kW vid 220...240 V AC 50/60 Hz (AC-3)110 kW vid 660...690 V AC 50/60 Hz (AC-3)33 kW vid 400 V AC 50/60 Hz (AC-4) |
| [Uc] styrkretsspänning: | 24...575 V AC 40...400 Hz med LX9-spole24...460 V DC med LX4-spole100...250 V AC 50/60 Hz med LXE-spole100...380 V DC med LXE-spole |
|---|---|
| [Uimp] nominell impulsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 275 A (vid 40 °C) |
| Irms nominell tillkopplingsförmåga: | 1850 A enligt IEC 60947-4-1 |
| Nominell brytförmåga: | 1480 A enligt IEC 60947-4-1 |
| [Icw] nominell korttidsström: | 1500 A 40 °C - 10 s920 A 40 °C - 30 s740 A 40 °C - 1 min500 A 40 °C - 3 min400 A 40 °C - 10 min |
| Tillhörande säkringsstorlek: | 200 A aM vid 315 A gG vid |
| Genomsnittlig impedans: | 0,33 mOhm - Ith 275 A 50 Hz |
| [Ui] nominell isolationsspänning: | 1000 V enligt IEC 60947-4-11500 V enligt VDE 0110 grupp C |
| Styrkretsens spänningsgränser: | Drift: 0,85...1,1 Uc AC 40...400 Hz med LX9-spoleFrånkoppling: 0,2...0,55 Uc AC 40...400 Hz med LX9-spoleDrift: 0,85...1,1 Uc DC med LX4-spoleFrånkoppling: 0,15...0,2 Uc DC med LX4-spoleDrift: 85...275 V AC 50/60 Hz med LXE-spoleFrånkoppling: 0...60 V AC 50/60 Hz med LXE-spoleDrift: 85...418 V DC med LXE-spoleFrånkoppling: 0...45 V DC med LXE-spole |
| Effektförlust per pol: | 25 W AC-112 W AC-3 |
| Värmeavledning: | 8...9,8 W2,2...2,5 W |
| Drifttid: | 35 ms stängning för med LX9-spole130 ms öppning för med LX9-spole30...40 ms stängning för med LX4-spole30...50 ms öppning för med LX4-spole40...80 ms stängning för med LXE-spole6...54 ms öppning för med LXE-spole |
| Monteringsstöd: | Platta |
| Standarder: | IEC 60947-4-1EN 60947-1JIS C8201-4-1EN 60947-4-1IEC 60947-1 |
| Produktcertifieringar: | ABSLROS (Lloyds register of shipping)RINACSACBULBVRMRoSDNVUKCA |
| Anslutningar - terminaler: | Kraftkrets: skena 2 kabel(ar) - skenans tvärsnitt: 25 x 3 mmKraftkrets: kabelskor - ringkabelskor 1 kabel(ar) 150 mm²Kraftkrets: anslutning 1 kabel(ar) 150 mm²Kraftkrets: bultad anslutningStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan ändhylsaStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel med ändhylsaStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med ändhylsaStyrkrets: skruvklämmor 2 kabel(ar) 1...2,5 mm²solid utan ändhylsaStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 1,0 kabel(ar) 0,2...2,5 mm²flexibel utan ändhylsaStyrkrets: skruvklämmor 1,0 kabel(ar) 0,25...2,5 mm²flexibel med ändhylsaStyrkrets: skruvklämmor 1,0 kabel(ar) 0,2...2,5 mm²solid utan ändhylsa |
| Åtdragningsmoment: | Kraftkrets: 18 N.mStyrkrets: 1,2 N.mStyrkrets: 0,6 N.m |
| Mekanisk livslängd: | 10 Mcykler |
| Inkopplingsström i VA: | 950...1180 VA, 40...400 Hz cos phi 0,9 (vid 20 °C)med LX9-spole737...902 VA (vid 20 °C)med LX4-spole280...310 VA, 50/60 Hz cos phi 0,5 (vid 20 °C)med LXE-spole270...320 VA (vid 20 °C)med LXE-spole |
| Hållström i VA: | 8,9...10,9 VA, 40...400 Hz cos phi 0,9 (vid 20 °C)med LX9-spole4,13...5,07 VA (vid 20 °C)med LX4-spole4,5...7,0 VA, 50/60 Hz cos phi 0,5 (vid 20 °C)med LXE-spole2,5...4,0 VA (vid 20 °C)med LXE-spole |
| Kompatibilitetskod: | LC1F |
| IP-kapslingsklass: | IP2x front med skydd enligt IEC 60529IP2x front med skydd enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TH |
| Omgivningstemperatur vid drift: | -5...55 °C |
| Omgivningstemperatur för förvaring: | -60...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...70 °C |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 5 Gn, 5...300 HzStötar kontaktor öppen: 7 Gn för 1/2 sinusvåg (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinusvåg (11 ms) |
| Höjd: | 174 mm |
| Bredd: | 168,5 mm |
| Djup: | 181 mm |
| Produktvikt: | 5,45 kg |
| Färg: | - |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110122381 |
|---|
