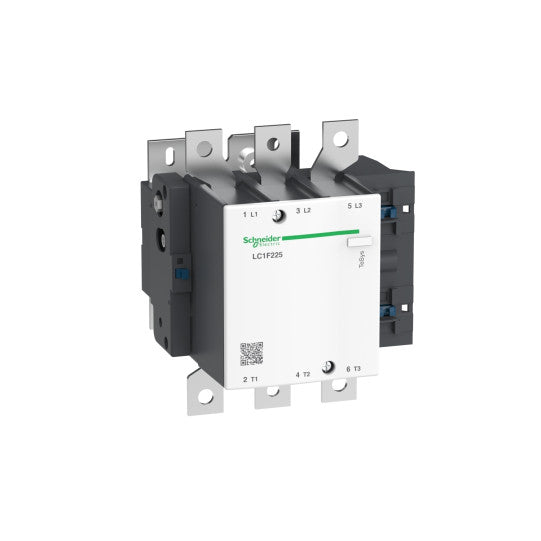

TeSys F kontaktor - 3P(3 NO)-AC-3 <= 440V 225A med spole LX9 - 24...600V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F225
SKU : LC1F225
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor - 3P(3 NO)-AC-3 <= 440V 225A med spole LX9 - 24...600V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F225
BESKRIVNING
| Produktserie: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1F |
| Kontaktortillämpning: | MotorstyrningResistiv last |
| Användningskategori: | AC-4AC-1AC-3 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] märkkontaktspänning: | |
| [Ie] märkdriftström: | 315 A (vid 225 A (vid |
| Motoreffekt kW: | 110 kW vid 380...400 V AC 50/60 Hz (AC-3)110 kW vid 415 V AC 50/60 Hz (AC-3)110 kW vid 440 V AC 50/60 Hz (AC-3)129 kW vid 500 V AC 50/60 Hz (AC-3)63 kW vid 220...240 V AC 50/60 Hz (AC-3)129 kW vid 660...690 V AC 50/60 Hz (AC-3)40 kW vid 400 V AC 50/60 Hz (AC-4) |
| [Uc] styrkretsspänning: | 24...575 V AC 40...400 Hz med LX9 spole24...460 V DC med LX4 spole100...250 V AC 50/60 Hz med LXE spole100...380 V DC med LXE spole |
|---|---|
| [Uimp] märkimpulsspänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 315 A (vid 40 °C) |
| Irms nominell tillkopplingskapacitet: | 2250 A enligt IEC 60947-4-1 |
| Märkfrånkopplingskapacitet: | 1800 A enligt IEC 60947-4-1 |
| [Icw] nominell korttidsströmhållfasthet: | 1800 A 40 °C - 10 s1000 A 40 °C - 30 s850 A 40 °C - 1 min560 A 40 °C - 3 min440 A 40 °C - 10 min |
| Tillhörande säkringsklassning: | 315 A gG vid 250 A aM vid |
| Genomsnittlig impedans: | 0.32 mOhm - Ith 315 A 50 Hz |
| [Ui] märkisoleringsspänning: | 1000 V enligt IEC 60947-4-11500 V enligt VDE 0110 grupp C |
| Styrkretsspänningsgränser: | Drift: 0.85...1.1 Uc AC 40...400 Hz med LX9 spoleFrånkoppling: 0.2...0.55 Uc AC 40...400 Hz med LX9 spoleDrift: 0.85...1.1 Uc DC med LX4 spoleFrånkoppling: 0.15...0.2 Uc DC med LX4 spoleDrift: 85...275 V AC 50/60 Hz med LXE spoleFrånkoppling: 0...60 V AC 50/60 Hz med LXE spoleDrift: 85...418 V DC med LXE spoleFrånkoppling: 0...45 V DC med LXE spole |
| Effektförlust per pol: | 32 W AC-116 W AC-3 |
| Värmeavledning: | 8...9.8 W2.2...2.5 W |
| Driftstid: | 35 ms stängning för med LX9 spole130 ms öppning för med LX9 spole30...40 ms stängning för med LX4 spole30...50 ms öppning för med LX4 spole40...80 ms stängning för med LXE spole6...54 ms öppning för med LXE spole |
| Monteringsstöd: | Platta |
| Standarder: | JIS C8201-4-1IEC 60947-4-1IEC 60947-1EN 60947-4-1EN 60947-1 |
| Produktcertifieringar: | ULLROS (Lloyds register of shipping)BVCBABSDNVCSARMRoSRINAUKCA |
| Anslutningar - terminaler: | Effektkrets: kabelskor - ringterminaler 1 kabel/kablar 185 mm²Effektkrets: kontakt 1 kabel/kablar 185 mm²Effektkrets: skena 2 kabel/kablar - samlingsskena tvärsnitt: 32 x 4 mmEffektkrets: bultanslutningStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel/kablar 1...2.5 mm²solid utan kabeländeStyrkrets: skruvklämmor 1 kabel/kablar 1...4 mm²Styrkrets: skruvklämmor 2 kabel/kablar 1...4 mm²Styrkrets: skruvklämmor 1.0 kabel/kablar 0.2...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1.0 kabel/kablar 0.25...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1.0 kabel/kablar 0.2...2.5 mm²solid utan kabelände |
| Åtdragningsmoment: | Effektkrets: 35 N.mStyrkrets: 1.2 N.mStyrkrets: 0.6 N.m |
| Mekanisk hållbarhet: | 10 Mcykler |
| Inkopplingsström i VA: | 950...1180 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX9 spole737...902 VA (vid 20 °C)med LX4 spole280...310 VA, 50/60 Hz cos phi 0.5 (vid 20 °C)med LXE spole270...320 VA (vid 20 °C)med LXE spole |
| Hållkraftförbrukning i VA: | 8.9...10.9 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX9 spole4.13...5.07 VA (vid 20 °C)med LX4 spole4.5...7.0 VA, 50/60 Hz cos phi 0.5 (vid 20 °C)med LXE spole2.5...4.0 VA (vid 20 °C)med LXE spole |
| Maximal driftshastighet: | 2400 cykler/h 55 °C |
| Kompatibilitetskod: | LC1F |
| IP-kapslingsklass: | IP20 framsida med skyddshöljen enligt IEC 60529IP20 framsida med skyddshöljen enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TH |
| Omgivningstemperatur vid drift: | -5...55 °C |
| Omgivningstemperatur vid lagring: | -60...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...70 °C |
| Driftshöjd: | 3000 m utan nedsättning |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 5 Gn, 5...300 HzStötar kontaktor öppen: 7 Gn för 1/2 sinuskurva (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinuskurva (11 ms) |
| Höjd: | 197 mm |
| Bredd: | 168.5 mm |
| Djup: | 181 mm |
| Produktvikt: | 5.55 kg |
| Status för hållbart erbjudande: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3389110230871 |
|---|
