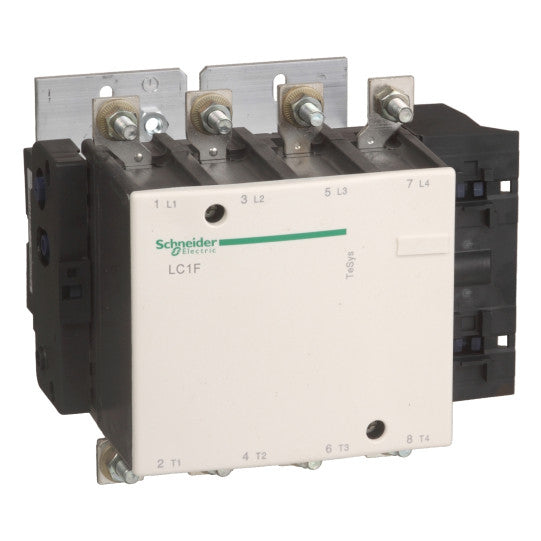

TeSys F kontaktor - 4P(4 NO)-AC-1 <= 440V 200A med spole LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F1154
SKU : LC1F1154
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor - 4P(4 NO)-AC-1 <= 440V 200A med spole LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F1154
BESKRIVNING
| Produktserie: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1F |
| Kontaktortillämpning: | Resistiv last |
| Användningskategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ue] märksdriftspänning: | |
| [Ie] märksdriftström: | 200 A (vid |
| [Uc] styrkretsspänning: | 24...575 V AC 40...400 Hz med LX9-spole24...460 V DC med LX4-spole100...250 V AC 50/60 Hz med LXE-spole100...380 V DC med LXE-spole |
|---|---|
| [Uimp] märkkontrollspänning för impuls: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 200 A (vid 40 °C) |
| Irms nominell brytkapacitet: | 1150 A enligt IEC 60947-4-1 |
| Märkbar brytförmåga: | 920 A enligt IEC 60947-4-1 |
| [Icw] märk kortvarig tålighetsström: | 1100 A 40 °C - 10 s640 A 40 °C - 30 s520 A 40 °C - 1 min400 A 40 °C - 3 min320 A 40 °C - 10 min |
| Tillhörande säkringsklass: | 200 A gG vid |
| Genomsnittlig impedans: | 0.37 mOhm - Ith 200 A 50 Hz |
| [Ui] nominell isolationsspänning: | 1000 V enligt IEC 60947-4-11500 V enligt VDE 0110 grupp C |
| Styrkretsens spänningsgränser: | Drift: 0.85...1.1 Uc AC 40...400 Hz med LX9-spoleFrånslag: 0.2...0.55 Uc AC 40...400 Hz med LX9-spoleDrift: 0.85...1.1 Uc DC med LX4-spoleFrånslag: 0.15...0.2 Uc DC med LX4-spoleDrift: 85...275 V AC 50/60 Hz med LXE-spoleFrånslag: 0...60 V AC 50/60 Hz med LXE-spoleDrift: 85...418 V DC med LXE-spoleFrånslag: 0...45 V DC med LXE-spole |
| Effektförlust per pol: | 15 W AC-1 |
| Värmeavledning: | 5.9...7.2 W2.2...5.5 W |
| Drifttid: | 130 ms öppning för med LX9-spole30...40 ms slutning för med LX4-spole30...50 ms öppning för med LX4-spole40...80 ms slutning för med LXE-spole6...54 ms öppning för med LXE-spole |
| Monteringsstöd: | Platta |
| Standarder: | EN 60947-4-1IEC 60947-4-1JIS C8201-4-1EN 60947-1IEC 60947-1 |
| Produktcertifieringar: | CBULRINADNVLROS (Lloyds register of shipping)RMRoSCSAABSBVUKCA |
| Anslutningar - terminaler: | Strömkrets: kabelskor-ringterminaler 1 kabel(ar) 95 mm²Strömkrets: anslutning 1 kabel(ar) 95 mm²Strömkrets: skena 2 kabel(ar) - samlingsskena tvärsnitt: 20 x 3 mmStrömkrets: bultad anslutningStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²massiv utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 1.0 kabel(ar) 0.2...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1.0 kabel(ar) 0.25...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1.0 kabel(ar) 0.2...2.5 mm²massiv utan kabelände |
| Åtdragningsmoment: | Strömkrets: 10 N.mStyrkrets: 1.2 N.mStyrkrets: 0.6 N.m |
| Tillslagsstyrka i VA: | 590...855 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX9-spole543...665 VA (vid 20 °C)med LX4-spole280...310 VA, 50/60 Hz cos phi 0.5 (vid 20 °C)med LXE-spole270...320 VA (vid 20 °C)med LXE-spole |
| Kvarhållningsförbrukning i VA: | 6.6...8.1 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX9-spole3.94...4.83 VA (vid 20 °C)med LX4-spole4.5...7.0 VA, 50/60 Hz cos phi 0.5 (vid 20 °C)med LXE-spole2.5...4.0 VA (vid 20 °C)med LXE-spole |
| Maximal driftshastighet: | 2400 cykler/h 55 °C |
| Kompatibilitetskod: | LC1F |
| IP-skyddsgrad: | IP2x front med skydd enligt IEC 60529IP2x front med skydd enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TH |
| Omgivningstemperatur för drift: | -40...60 °C |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Tillåten omgivande lufttemperatur runt enheten: | 60...70 °C vid Uc |
| Driftshöjd: | 3000 m utan derating |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 6 Gn, 5...300 HzStötar kontaktor öppen: 9 Gn för 1/2 sinuskurva (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinuskurva (11 ms) |
| Höjd: | 162 mm |
| Bredd: | 200.5 mm |
| Djup: | 171 mm |
| Produktvikt: | 3.83 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110122237 |
|---|
