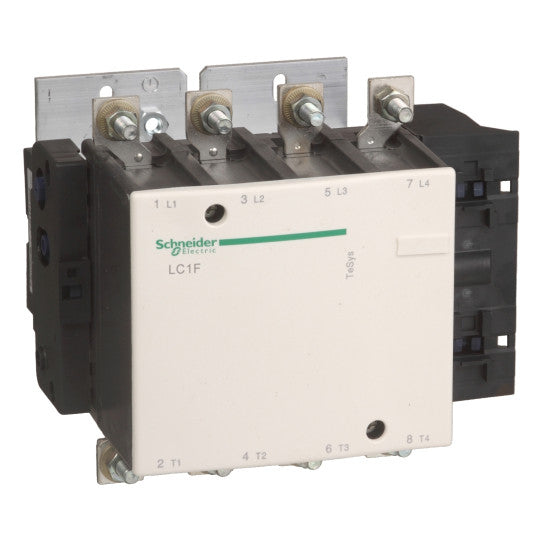

TeSys F kontaktor - 4P(4 NO)-AC-1 <= 440V 315A med spole LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F2254
SKU : LC1F2254
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor - 4P(4 NO)-AC-1 <= 440V 315A med spole LX9 - 24...575V AC 40/400Hz, LX4 - 24...460V DC, LXE - 100...250V AC 50/60Hz eller 100…380V DC - LC1F2254
BESKRIVNING
| Produktserie: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhets kortnamn: | LC1F |
| Kontaktortillämpning: | Resistiv belastning |
| Användarkategori: | AC-1 |
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 315 A (vid |
| [Uc] styrkretsspänning: | 24...575 V AC 40...400 Hz med LX9-spole24...460 V DC med LX4-spole100...250 V AC 50/60 Hz med LXE-spole100...380 V DC med LXE-spole |
|---|---|
| [Uimp] nominell impuls tål spänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 315 A (vid 40 °C) |
| Irms nominell tillkopplingsförmåga: | 2250 A enligt IEC 60947-4-1 |
| Nominell brytförmåga: | 1800 A enligt IEC 60947-4-1 |
| [Icw] nominell korttidsströmtålighet: | 1800 A 40 °C - 10 s1000 A 40 °C - 30 s850 A 40 °C - 1 min560 A 40 °C - 3 min440 A 40 °C - 10 min |
| Tillhörande säkringsklass: | 315 A gG vid |
| Genomsnittlig impedans: | 0.32 mOhm - Ith 315 A 50 Hz |
| [Ui] nominell isolationsspänning: | 1000 V enligt IEC 60947-4-11500 V enligt VDE 0110 grupp C |
| Styrkretsspänningsgränser: | Drift: 0.85...1.1 Uc AC 40...400 Hz med LX9-spoleFrånkoppling: 0.2...0.55 Uc AC 40...400 Hz med LX9-spoleDrift: 0.85...1.1 Uc DC med LX4-spoleFrånkoppling: 0.15...0.2 Uc DC med LX4-spoleDrift: 85...275 V AC 50/60 Hz med LXE-spoleFrånkoppling: 0...60 V AC 50/60 Hz med LXE-spoleDrift: 85...418 V DC med LXE-spoleFrånkoppling: 0...45 V DC med LXE-spole |
| Effektförlust per pol: | 32 W AC-1 |
| Värmeavledning: | 8...9.8 W2.2...2.5 W |
| Drifttid: | 35 ms stängning med LX9-spole130 ms öppning med LX9-spole30...40 ms stängning med LX4-spole30...50 ms öppning med LX4-spole40...80 ms stängning med LXE-spole6...54 ms öppning med LXE-spole |
| Monteringsstöd: | Plåt |
| Standarder: | JIS C8201-4-1IEC 60947-4-1IEC 60947-1EN 60947-4-1EN 60947-1 |
| Produktcertifieringar: | ULLROS (Lloyds register of shipping)BVCBABSDNVCSARMRoSRINAUKCA |
| Anslutningar - terminaler: | Strömkrets: kabelskor-ringterminaler 1 kabel(ar) 185 mm²Strömkrets: kontakt 1 kabel(ar) 185 mm²Strömkrets: skena 2 kabel(ar) - samlingsskena tvärsnitt: 32 x 4 mmStrömkrets: bultad anslutningStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²massiv utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 1.0 kabel(ar) 0.2...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1.0 kabel(ar) 0.25...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1.0 kabel(ar) 0.2...2.5 mm²massiv utan kabelände |
| Åtdragningsmoment: | Strömkrets: 35 N.mStyrkrets: 1.2 N.mStyrkrets: 0.6 N.m |
| Mekanisk hållbarhet: | 10 Mcykler |
| Tillslagseffekt i VA: | 950...1180 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX9-spole737...902 VA (vid 20 °C)med LX4-spole280...310 VA, 50/60 Hz cos phi 0.5 (vid 20 °C)med LXE-spole270...320 VA (vid 20 °C)med LXE-spole |
| Hållfasthetseffektförbrukning i VA: | 8.9...10.9 VA, 40...400 Hz cos phi 0.9 (vid 20 °C)med LX9-spole4.13...5.07 VA (vid 20 °C)med LX4-spole4.5...7.0 VA, 50/60 Hz cos phi 0.5 (vid 20 °C)med LXE-spole2.5...4.0 VA (vid 20 °C)med LXE-spole |
| Maximal driftshastighet: | 2400 cykler/h 55 °C |
| Kompatibilitetskod: | LC1F |
| IP-skyddsklass: | IP20 front med skyddskåpor enligt IEC 60529IP20 front med skyddskåpor enligt VDE 0106 |
|---|---|
| Skyddande behandling: | TH |
| Omgivande lufttemperatur för drift: | -5...55 °C |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Tillåten omgivande lufttemperatur runt enheten: | -40...70 °C |
| Driftshöjd: | 3000 m utan nedgradering |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 5 Gn, 5...300 HzStötar kontaktor öppen: 7 Gn för 1/2 sinusvåg (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinusvåg (11 ms) |
| Höjd: | 197 mm |
| Bredd: | 208.5 mm |
| Djup: | 181 mm |
| Produktvikt: | 5.55 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110230888 |
|---|
