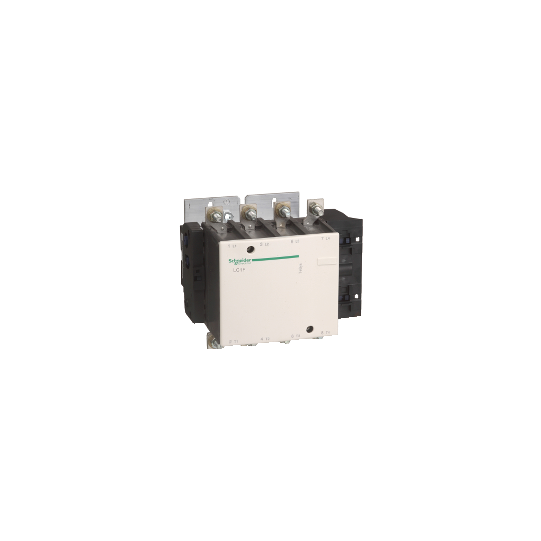

TeSys F kontaktor-4P(4 NO)-AC-1 <= 440V 350A med spole LX1/LX9 -24…1000V AC 40/400Hz, LX4 -24...460V DC, LXE -100...250V AC 50/60Hz eller 100…380V DC - LC1F2654
SKU : LC1F2654
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys F kontaktor-4P(4 NO)-AC-1 <= 440V 350A med spole LX1/LX9 -24…1000V AC 40/400Hz, LX4 -24...460V DC, LXE -100...250V AC 50/60Hz eller 100…380V DC - LC1F2654
BESKRIVNING
| Produktsortiment: | TeSys F |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys F |
| Produkt- eller komponenttyp: | Kontaktor |
| Kortnamn på enhet: | LC1F |
| Kontaktortillämpning: | Resistiv belastning |
| Användarkategori: | AC-1 |
| Beskrivning av poler: | 4P |
| Polkontaktssammansättning: | 4 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 350 A (vid |
| [Uc] styrkretsspänning: | 24...1000 V AC 40...400 Hz med LX1/LX9 spole24...460 V DC med LX4 spole100...250 V AC 50/60 Hz med LXE spole100...380 V med LXE spole |
|---|---|
| [Uimp] nominell impuls tål spänning: | 8 kV |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 350 A (vid 40 °C) |
| Irms märkanslutningsförmåga: | 2650 A AC enligt IEC 60947-4-1 |
| Nominell brytförmåga: | 2120 A enligt IEC 60947-4-1 |
| [Icw] nominell korttidsströmhållfasthet: | 2200 A 40 °C - 10 s1230 A 40 °C - 30 s950 A 40 °C - 1 min620 A 40 °C - 3 min480 A 40 °C - 10 min |
| Tillhörande säkringsklassificering: | 315 A aM vid 400 A gG vid |
| Genomsnittlig impedans: | 0.3 mOhm - Ith 350 A 50 Hz |
| [Ui] nominell isolationsspänning: | 1000 V enligt IEC 60947-4-11500 V enligt VDE 0110 grupp C |
| Gränser för styrkretsspänning: | Drift: 0.85...1.1 Uc AC 40...400 Hz med LX1/LX9 spoleFrånslag: 0.35...0.55 Uc AC 40...400 Hz med LX1/LX9 spoleDrift: 0.85...1.1 Uc DC med LX4 spoleFrånslag: 0.15...0.2 Uc DC med LX4 spoleDrift: 85...275 V AC 50/60 Hz med LXE spoleFrånslag: 0...60 V AC 50/60 Hz med LXE spoleDrift: 85...418 V DC med LXE spoleFrånslag: 0...45 V DC med LXE spole |
| Effektförlust per pol: | 37 W AC-1 |
| Värmeavledning: | 8 W2.2...2.5 W |
| Driftstid: | 40...65 ms stängning för med LX1/LX9 spole100...170 ms öppning för med LX1/LX9 spole40...50 ms stängning för med LX4 spole40...65 ms öppning för med LX4 spole40...80 ms stängning för med LXE spole6...54 ms öppning för med LXE spole |
| Monteringsstöd: | Platta |
| Standarder: | IEC 60947-1IEC 60947-4-1JIS C8201-4-1EN 60947-1EN 60947-4-1 |
| Produktcertifieringar: | ABSCBDNVRMRoSULCSARINALROS (Lloyds register of shipping)BVUKCA |
| Anslutningar - terminaler: | Strömkrets: skena 2 kabel(ar) - skensektion: 32 x 4 mmStrömkrets: ringkabelskor 1 kabel(ar) 240 mm²Strömkrets: kontakt 1 kabel(ar) 240 mm²Strömkrets: bultanslutningStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²massiv utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²Styrkrets: skruvklämmor 1.0 kabel(ar) 0.2...2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1.0 kabel(ar) 0.25...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1.0 kabel(ar) 0.2...2.5 mm²massiv utan kabelände |
| Åtdragningsmoment: | Strömkrets: 35 N.mStyrkrets: 1.2 N.mStyrkrets: 0.6 N.m |
| Mekanisk hållbarhet: | 10 Mcykler |
| Inkopplingsström i VA: | 600...700 VA, 40...400 Hz cos fi 0.9 (vid 20 °C)med LX1/LX9 spole655...803 VA (vid 20 °C)med LX4 spole300...350 VA, 50/60 Hz cos fi 0.5 (vid 20 °C)med LXE spole300...310 VA (vid 20 °C)med LXE spole |
| Hållkraftförbrukning i VA: | 8...10 VA, 40...400 Hz cos fi 0.9 (vid 20 °C)med LX1/LX9 spole3.68...4.53 VA (vid 20 °C)med LX4 spole4.5...7.0 VA, 50/60 Hz cos fi 0.5 (vid 20 °C)med LXE spole2.5...4.0 VA (vid 20 °C)med LXE spole |
| Maximal driftfrekvens: | 2400 cykler/h 55 °C |
| Kompatibilitetskod: | LC1F |
| IP-kapslingsklass: | IP20 framsida med skydd enligt IEC 60529IP20 framsida med skydd enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TH |
| Omgivningstemperatur för drift: | -5...55 °C |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...70 °C |
| Driftshöjd: | 3000 m utan nedgradering |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 5 Gn, 5...300 HzStötar kontaktor öppen: 6 Gn för 1/2 sinusvåg (11 ms)Stötar kontaktor stängd: 15 Gn för 1/2 sinusvåg (11 ms) |
| Höjd: | 203 mm |
| Bredd: | 244.5 mm |
| Djup: | 213 mm |
| Produktvikt: | 8.54 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110122473 |
|---|---|
| Substitution_texte: | Produkten är inte tillgänglig. Här är motsvarande referens som vi erbjuder: Högeffektskontaktor, TeSys Giga, 4-polig (4NO), AC-1 <=440V 385A, avancerad version, 200…500V bredbands AC/DC-spole - LC1G2654LSEA |
