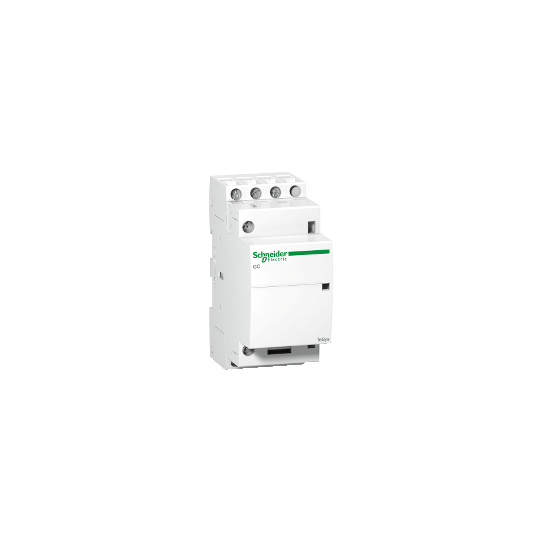

TeSys GC - modulär kontaktor - 16 A - 3 slutande - spole 220...240 V AC - GC1630M5
SKU : GC1630M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GC - modulär kontaktor - 16 A - 3 slutande - spole 220...240 V AC - GC1630M5
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GC |
| Produkt- eller komponenttyp: | Modulär kontaktor |
| Kort namn på enhet: | GC16 |
| Kontaktortillämpning: | BelysningMotorstyrningVärme |
| Användningskategori: | AC-7AAC-7B |
|---|---|
| Polbeskrivning: | 3P |
| Polkontaktsammansättning: | 3 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 16 A AC-7A5 A AC-7B |
| Driftposition: | 30°/vertikal |
| Styrkrets typ: | AC vid 50 Hz |
| [Uc] styrkretsspänning: | 220...240 V AC 50 Hz |
| [Uimp] nominell impuls tål spänning: | 4 kV |
| [Ith] konventionell termisk ström i fri luft: | 16 A (vid 50 °C) för strömkrets |
| Irms nominell tillkopplingsförmåga: | 40 A vid 400 V AC för strömkrets i enlighet med IEC 61095 |
| Nominell brytförmåga: | 40 A vid 400 V för strömkrets i enlighet med IEC 61095 |
| [Icw] nominell korttids tåld ström: | 128 A 40 °C - 10 s för strömkrets40 A 40 °C - 30 s för strömkrets |
| Tillhörande säkringsklassning: | 16 A gL vid |
| Medelimpedans: | 2.5 mOhm - Ith 16 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | 500 V i enlighet med IEC 61095500 V i enlighet med VDE 0110 |
| Elektrisk livslängd: | AC-7A: 100000 cyklerAC-7B: 100000 cykler |
| Effektförlust per pol: | 0.65 W |
| Kontrolltyp: | Fjärrkontroll |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Standarder: | IEC 61095IEC 60947-5 |
| Anslutningar - terminaler: | Kontrollkrets: skruvklämmor 1 kabel(ar) 2,5 mm²flexibel utan kabeländeKontrollkrets: skruvklämmor 2 kabel(ar) 2,5 mm²flexibel utan kabeländeKontrollkrets: skruvklämmor 1 kabel(ar) 2,5 mm²flexibel med kabeländeKontrollkrets: skruvklämmor 2 kabel(ar) 1,5 mm²flexibel med kabeländeKontrollkrets: skruvklämmor 1 kabel(ar) 1,5 mm²massiv utan kabeländeKontrollkrets: skruvklämmor 2 kabel(ar) 1,5 mm²massiv utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 6 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 4 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 6 mm²flexibel med kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 1,5 mm²flexibel med kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 6 mm²massiv utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 4 mm²massiv utan kabelände |
| Åtdragningsmoment: | Kontrollkrets: 0.8 N.m - på skruvklämmorStrömkrets: 0.8 N.m - på skruvklämmor |
| Drifttid: | 10...25 ms öppning10...30 ms stängning |
| Mekanisk livslängd: | 1000000 cykler |
| Maximal drifthastighet: | 300 cykler/h 50 °C |
| Styrkretsspänningsgränser: | Frånkoppling: 0.2...0.75 Uc vid 50 Hz (vid Drift: 0.85...1.1 Uc vid 50 Hz (vid |
| Inkopplingsström i VA: | 34 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 4.6 VA 50 Hz (vid 20 °C) |
| Värmeavledning: | 1.6 W vid 50/60 Hz |
| Kompatibilitetskod: | Modulär standardkontaktor |
| IP-skyddsklass: | IP40 i enlighet med VDE 0106 (i kapsling)IP20 i enlighet med VDE 0106 |
|---|---|
| Skyddande behandling: | TC |
| Omgivande lufttemperatur för drift: | -5...50 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Chocker kontaktor öppen: 10 Gn under 11 msChocker kontaktor stängd: 15 Gn under 11 msVibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 3 Gn, 5...300 Hz |
| Totalt antal 18 mm moduler: | 2 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 62.5 mm |
| Nettovikt: | 0.23 kg |
| Antal per set: | Set om 6 |
| Färg: | Vit |
| REACh-förordningen: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| Enhetstyp av förpackning 1: | PCENummer av enheter i förpackning 1 |
| EAN-kod: | 3389118090248 |
|---|
