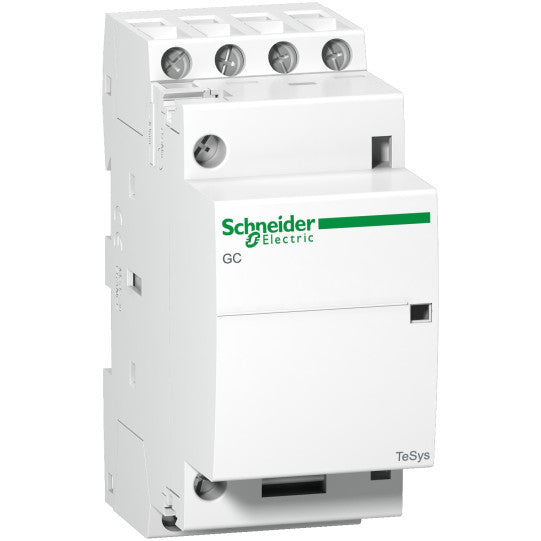

TeSys GC - modulär kontaktor - 16 A - 4 slutande kontakter - spole 220...240 V AC - GC1640M5
SKU : GC1640M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GC - modulär kontaktor - 16 A - 4 slutande kontakter - spole 220...240 V AC - GC1640M5
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GC |
| Produkt eller komponenttyp: | Modulär kontaktor |
| Kortnamn för enhet: | GC16 |
| Kontaktorapplikation: | BelysningMotorstyrningUppvärmning |
| Användningskategori: | AC-7AAC-7B |
|---|---|
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 16 A AC-7A5 A AC-7B |
| Driftposition: | 30°/vertikal |
| Styrkrets typ: | AC vid 50 Hz |
| [Uc] styrkretsspänning: | 220...240 V AC 50 Hz |
| [Uimp] nominell impulsspänning: | 4 kV |
| [Ith] konventionell termisk ström i fri luft: | 16 A (vid 50 °C) för effektkrets |
| Nominell brytförmåga Irms: | 40 A vid 400 V AC för effektkrets enligt IEC 61095 |
| Nominell brytförmåga: | 40 A vid 400 V för effektkrets enligt IEC 61095 |
| [Icw] nominell korttidsström: | 128 A 40 °C - 10 s för effektkrets40 A 40 °C - 30 s för effektkrets |
| Tillhörande säkringsklass: | 16 A gL vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 16 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | 500 V enligt IEC 61095500 V enligt VDE 0110 |
| Elektrisk hållbarhet: | AC-7A: 100000 cyklerAC-7B: 100000 cykler |
| Effektförlust per pol: | 0.65 W |
| Kontrolltyp: | Fjärrkontroll |
| Monteringssätt: | Klipsfäste |
| Monteringsstöd: | DIN-skena |
| Standarder: | IEC 60947-5IEC 61095 |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 1 kabel(ar) 2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 2.5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1.5 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1.5 mm²solid utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 6 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 6 mm²flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 1.5 mm²flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel(ar) 6 mm²solid utan kabeländeEffektkrets: skruvklämmor 2 kabel(ar) 4 mm²solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 0.8 N.m - på skruvklämmorEffektkrets: 0.8 N.m - på skruvklämmor |
| Drifttid: | 10...25 ms öppning10...30 ms stängning |
| Mekanisk hållbarhet: | 1000000 cykler |
| Maximal driftshastighet: | 300 cykler/h 50 °C |
| Styrkretsens spänningsgränser: | Frånkoppling: 0.2...0.75 Uc vid 50 Hz (vid Drift: 0.85...1.1 Uc vid 50 Hz (vid |
| Startström i VA: | 34 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 4.6 VA 50 Hz (vid 20 °C) |
| Värmeavledning: | 1.6 W vid 50/60 Hz |
| Kompatibilitetskod: | Modulär standardkontaktor |
| IP-skyddsklass: | IP40 enligt VDE 0106 (i kapsling)IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC |
| Omgivande lufttemperatur för drift: | -5...50 °C |
| Omgivande lufttemperatur för förvaring: | -40...70 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Stötar kontaktor öppen: 10 Gn under 11 msStötar kontaktor stängd: 15 Gn under 11 msVibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 3 Gn, 5...300 Hz |
| Totalt antal 18 mm moduler: | 2 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 62.5 mm |
| Produktvikt: | 0.23 kg |
| Antal per uppsättning: | Uppsättning med 6 |
| Färg: | Vit |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110641295 |
|---|
