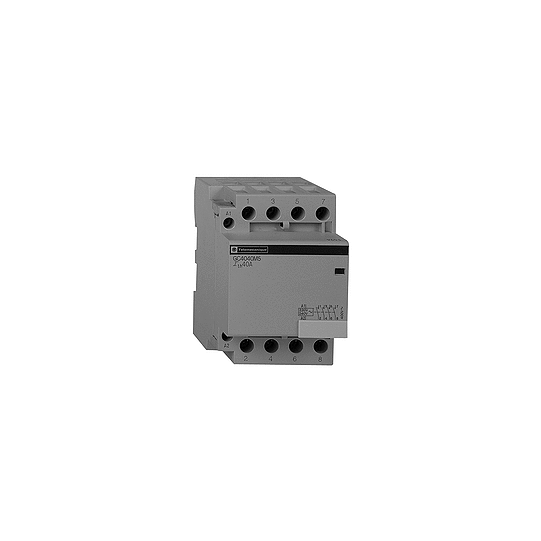

TeSys GC - modulär kontaktor - 40 A - 4 NO - spole 220...240 V AC - GC4040M5
SKU : GC4040M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GC - modulär kontaktor - 40 A - 4 NO - spole 220...240 V AC - GC4040M5
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GC |
| Produkt- eller komponenttyp: | Modulär kontaktor |
| Kort namn på enhet: | GC40 |
| Kontaktortillämpning: | MotorstyrningBelysningUppvärmning |
| Användningskategori: | AC-7BAC-7A |
|---|---|
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| Märkspänning [Ue]: | |
| Märkström [Ie]: | 40 A AC-7A15 A AC-7B |
| Manöverposition: | 30°/vertikal |
| Styrkrets typ: | AC vid 50 Hz |
| Manöverspänning [Uc]: | 220...240 V AC 50 Hz |
| Märkimpulsspänning [Uimp]: | 4 kV |
| [Ith] konventionell termisk ström i fri luft: | 40 A (vid 50 °C) för strömkrets |
| Irms märkanslutningskapacitet: | 120 A vid 400 V AC för strömkrets enligt IEC 61095 |
| Märkfrånskiljningsförmåga: | 120 A vid 400 V för strömkrets enligt IEC 61095 |
| Märkutbrottsström [Icw]: | 320 A 40 °C - 10 s för strömkrets100 A 40 °C - 30 s för strömkrets |
| Tillhörande säkringsklassning: | 40 A gL vid |
| Genomsnittlig impedans: | 2 mOhm - Ith 40 A 50 Hz för strömkrets |
| Märkisolationsspänning [Ui]: | 500 V enligt IEC 61095500 V enligt VDE 0110 |
| Elektrisk hållbarhet: | AC-7A: 100000 cyklerAC-7B: 100000 cykler |
| Effektförlust per pol: | 3.2 W |
| Styrtyp: | Fjärrkontroll |
| Monteringssätt: | Klämma |
| Monteringsfäste: | DIN-skena |
| Standarder: | IEC 61095IEC 60947-5 |
| Anslutningar - plintar: | Manöverkrets: skruvklämmor 1 kabel/kablar 2.5 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 2 kabel/kablar 2.5 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 1 kabel/kablar 2.5 mm²flexibel med kabeländeManöverkrets: skruvklämmor 2 kabel/kablar 1.5 mm²flexibel med kabeländeManöverkrets: skruvklämmor 1 kabel/kablar 1.5 mm²solid utan kabeländeManöverkrets: skruvklämmor 2 kabel/kablar 1.5 mm²solid utan kabeländeEffektkrets: skruvklämmor 1 kabel/kablar 25 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel/kablar 16 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel/kablar 16 mm²flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel/kablar 4 mm²flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel/kablar 25 mm²solid utan kabeländeEffektkrets: skruvklämmor 2 kabel/kablar 6 mm²solid utan kabelände |
| Åtdragningsmoment: | Manöverkrets: 0.8 N.m - på skruvklämmorEffektkrets: 2 N.m - på skruvklämmor |
| Driftstid: | 10...25 ms öppning10...30 ms stängning |
| Mekanisk hållbarhet: | 1000000 cykler |
| Maximal driftshastighet: | 300 cykler/h 50 °C |
| Manöverkretsens spänningsgränser: | Frånslag: 0.2...0.75 Uc vid 50 Hz (vid Drift: 0.85...1.1 Uc vid 50 Hz (vid |
| Inkopplingsström i VA: | 53 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 6.5 VA 50 Hz (vid 20 °C) |
| Värmeavledning: | 2.1 W vid 50/60 Hz |
| Kompatibilitetskod: | Modulär standardkontaktor |
| IP-kapslingsklass: | IP40 enligt VDE 0106 (i kapsling)IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC |
| Omgivningstemperatur för drift: | -5...50 °C |
| Omgivningstemperatur för lagring: | -40...70 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Stötar kontaktor öppen: 10 Gn under 11 msStötar kontaktor stängd: 15 Gn under 11 msVibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 3 Gn, 5...300 Hz |
| Totalt antal 18 mm moduler: | 3 |
| Höjd: | 85 mm |
| Bredd: | 54 mm |
| Djup: | 62.5 mm |
| Produktvikt: | 0.39 kg |
| Antal per uppsättning: | Set om 4 |
| Färg: | Vit |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110641776 |
|---|
