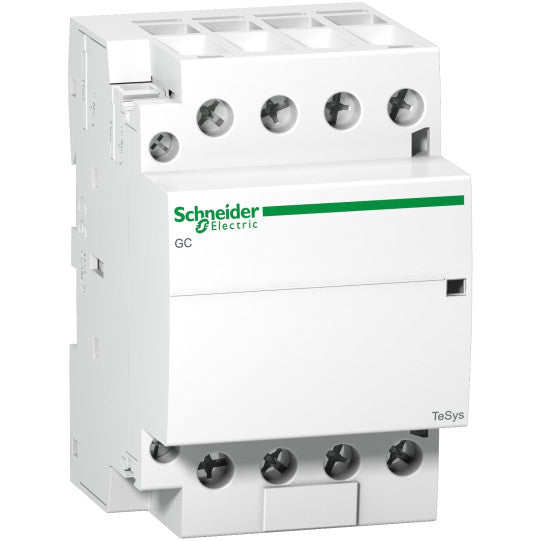

TeSys GC - modulär kontaktor - 40 A - 4 slutande - spole 24 V AC - GC4040B5
SKU : GC4040B5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GC - modulär kontaktor - 40 A - 4 slutande - spole 24 V AC - GC4040B5
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GC |
| Produkt- eller komponenttyp: | Modulär kontaktor |
| Enhets kortnamn: | GC40 |
| Kontaktortillämpning: | UppvärmningMotorstyrningBelysning |
| Användarkategori: | AC-7AAC-7B |
|---|---|
| Polbeskrivning: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ue] märkkontaktspänning: | |
| [Ie] märkdriftsström: | 40 A AC-7A15 A AC-7B |
| Driftsposition: | 30°/vertikal |
| Styrkretstyp: | AC vid 50 Hz |
| [Uc] styrkretsspänning: | 24 V AC 50 Hz |
| [Uimp] märkimpulsspänning: | 4 kV |
| [Ith] konventionell termisk ström i fri luft: | 40 A (vid 50 °C) för strömkrets |
| Irms märkanslutningskapacitet: | 120 A vid 400 V AC för strömkrets enligt IEC 61095 |
| Märkbrutningskapacitet: | 120 A vid 400 V för strömkrets enligt IEC 61095 |
| [Icw] märk kortvarig tålighetsström: | 320 A 40 °C - 10 s för strömkrets100 A 40 °C - 30 s för strömkrets |
| Tillhörande säkringsklassning: | 40 A gL vid |
| Medelimpedans: | 2 mOhm - Ith 40 A 50 Hz för strömkrets |
| [Ui] märkisoleringsspänning: | 500 V enligt IEC 61095500 V enligt VDE 0110 |
| Elektrisk hållbarhet: | AC-7A: 100000 cyklerAC-7B: 100000 cykler |
| Effektförlust per pol: | 3,2 W |
| Styrmetod: | Fjärrkontroll |
| Monteringsläge: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| Standarder: | IEC 61095IEC 60947-5 |
| Anslutningar - terminaler: | Styrkrets: skruvklämmor 1 kabel(ar) 2,5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 2,5 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 2,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1,5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1,5 mm²solid utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1,5 mm²solid utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 25 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 16 mm²flexibel utan kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 16 mm²flexibel med kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 4 mm²flexibel med kabeländeStrömkrets: skruvklämmor 1 kabel(ar) 25 mm²solid utan kabeländeStrömkrets: skruvklämmor 2 kabel(ar) 6 mm²solid utan kabelände |
| Åtdragningsmoment: | Styrkrets: 0,8 N.m - på skruvklämmorStrömkrets: 2 N.m - på skruvklämmor |
| Drifttid: | 10...25 ms öppning10...30 ms stängning |
| Mekanisk hållbarhet: | 1000000 cykler |
| Maximal driftshastighet: | 300 cykler/h 50 °C |
| Styrkretsspänningsgränser: | Frånkoppling: 0,2...0,75 Uc vid 50 Hz (vid Drift: 0,85...1,1 Uc vid 50 Hz (vid |
| Startström i VA: | 53 VA 50 Hz (vid 20 °C) |
| Hållström i VA: | 6,5 VA 50 Hz (vid 20 °C) |
| Värmeavledning: | 2,1 W vid 50/60 Hz |
| Kompatibilitetskod: | Modulär standardkontaktor |
| Kapslingsklass: | IP40 enligt VDE 0106 (i kapsling)IP20 enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TC |
| Omgivningstemperatur för drift: | -5...50 °C |
| Omgivningstemperatur för förvaring: | -40...70 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Stötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 msVibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 3 Gn, 5...300 Hz |
| Totalt antal 18 mm moduler: | 3 |
| Höjd: | 85 mm |
| Bredd: | 54 mm |
| Djup: | 62,5 mm |
| Produktvikt: | 0,39 kg |
| Antal per set: | Set om 4 |
| Färg: | Vit |
| Hållbar status: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110641721 |
|---|
