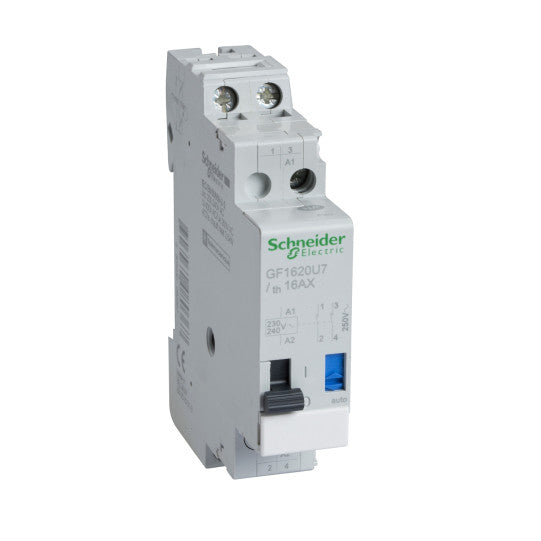

TeSys GF - impulsrelä - 16 A - 2 NO - 230...240 V AC 50/60 Hz spole - GF1620U7
SKU : GF1620U7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys GF - impulsrelä - 16 A - 2 NO - 230...240 V AC 50/60 Hz spole - GF1620U7
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GF |
| Produkt eller komponenttyp: | Impulsrelä |
| Kort namn på enhet: | GF16 |
| Användarkategori: | AC-1 |
| Beskrivning av poler: | 2P |
| Pol kontaktkomposition: | 2 NO |
| [Ie] nominell driftström: | 16 A AC-1 |
| [Ue] nominell driftspänning: | 250 V AC 50/60 Hz |
| Tillåten korttidsmärkning: | 320 A 40 °C 1 s48 A 40 °C 30 s96 A 40 °C 10 s |
| Driftsposition: | +/- 90° till vertikalplanet |
| Kontrollkretstyp: | AC vid 50/60 Hz |
| [Uc] kontrollkretsspänning: | 230...240 V AC 50/60 Hz |
| Monteringsläge: | Clip-on |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| [Ith] konventionell termisk ström för fri luft: | 16 A (vid 50 °C) |
|---|---|
| Genomsnittlig impedans: | 4 mOhm vid 50 Hz - Ith 16 A |
| [Ui] nominell isolationsspänning: | 400 V enligt IEC 60947-5-1400 V enligt VDE 0110 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 4 kV i kapsling |
| Anslutningar - plintar: | Kontrollkrets: skruvanslutningar 1 kabel/kablar 1.5 mm² solid utan kabeländKontrollkrets: skruvanslutningar 1 kabel/kablar 2.5 mm² flexibel med kabeländKontrollkrets: skruvanslutningar 1 kabel/kablar 2.5 mm² flexibel utan kabeländKontrollkrets: skruvanslutningar 2 kabel/kablar 1.5 mm² flexibel med kabeländKontrollkrets: skruvanslutningar 2 kabel/kablar 1.5 mm² solid utan kabeländKontrollkrets: skruvanslutningar 2 kabel/kablar 2.5 mm² flexibel utan kabeländStrömkrets: skruvanslutningar 1 kabel/kablar 0.5...6 mm² flexibel med kabeländStrömkrets: skruvanslutningar 1 kabel/kablar 0.5...6 mm² flexibel utan kabeländStrömkrets: skruvanslutningar 1 kabel/kablar 0.5...6 mm² solid utan kabeländStrömkrets: skruvanslutningar 2 kabel/kablar 0.5...4 mm² flexibel med kabeländStrömkrets: skruvanslutningar 2 kabel/kablar 0.5...4 mm² flexibel utan kabeländStrömkrets: skruvanslutningar 2 kabel/kablar 0.5...4 mm² solid utan kabeländ |
| Åtdragningsmoment: | Kontrollkrets: 0.8 N.m - på skruvanslutningarStrömkrets: 0.8 N.m - på skruvanslutningar |
| Drifttid: | 70 ms stängning70 ms öppning |
| Maximal driftshastighet: | 900 cykler/h |
| Spänningsgränser för styrkrets: | 0.85...1.1 Uc 50 °C 50/60 Hz |
| Impulsvaraktighet: | >= 70 ms |
| Genomsnittlig förbrukning: | 19 VA AC 50 Hz vid vid Uc vid 20 ºC |
| Effektförlust per pol: | 1 W |
| Mekanisk hållbarhet: | 1 Mcykler |
| Elektrisk hållbarhet: | 100000 cykler AC-22200000 cykler AC-21 |
| 9 mm stigningar: | 2 |
| Höjd: | 81 mm |
| Bredd: | 18 mm |
| Djup: | 64 mm |
| Produktvikt: | 0.11 kg |
| Antal per set: | Set om 12 |
| Kompatibilitetskod: | Modulärt impulsrelä |
| Standarder: | NF C 61-112IEC 60669-2IEC 60669-1 |
|---|---|
| IP-kapslingsklass: | IP40 enligt VDE 0106 (i kapsling)IP20 enligt VDE 0106 |
| Skyddsbehandling: | TC |
| Omgivningstemperatur för drift: | -20...50 °C |
| Omgivningstemperatur för lagring: | -40...80 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 4 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 Hz |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110707823 |
|---|
